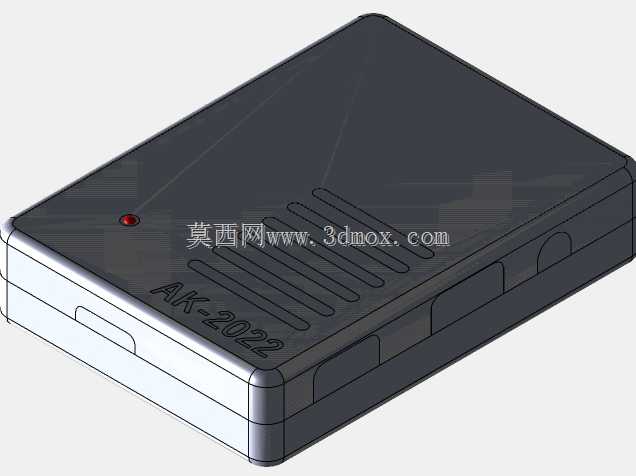

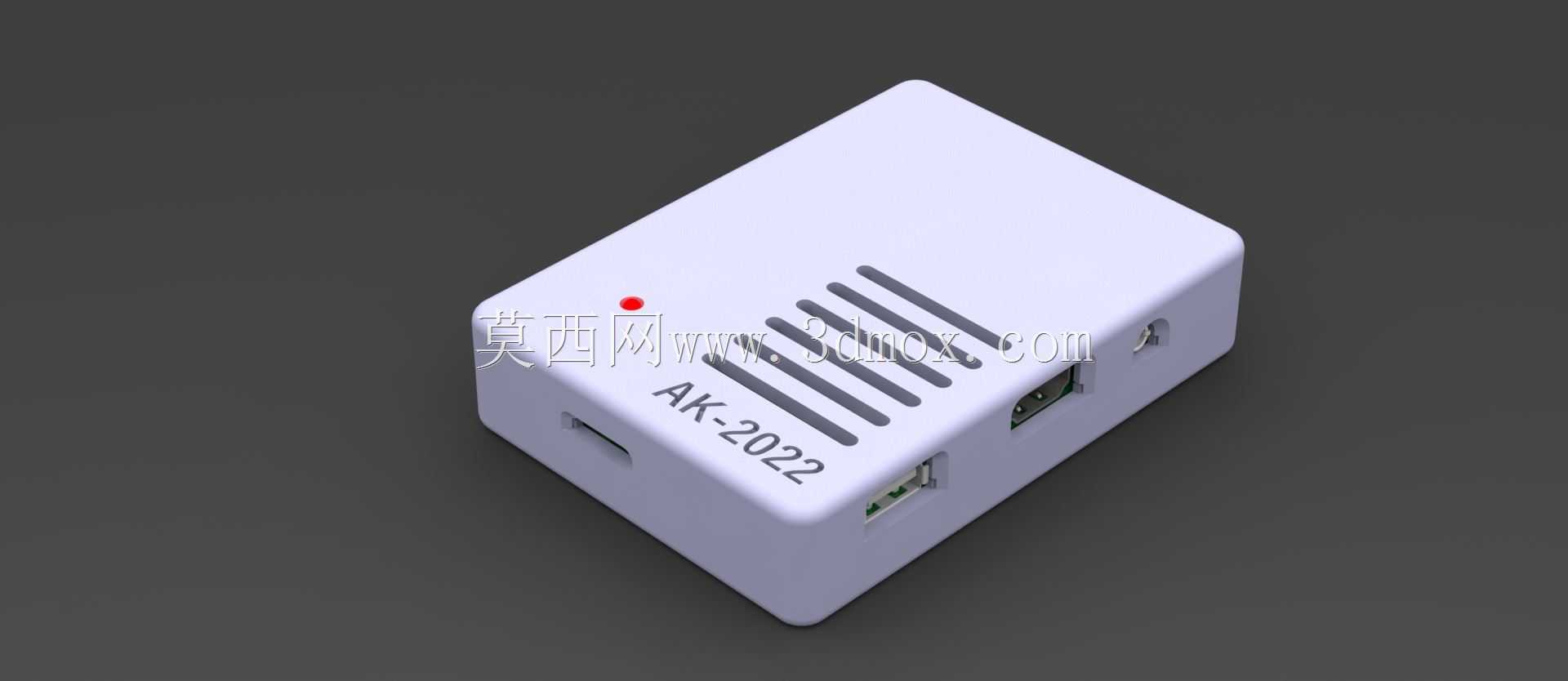

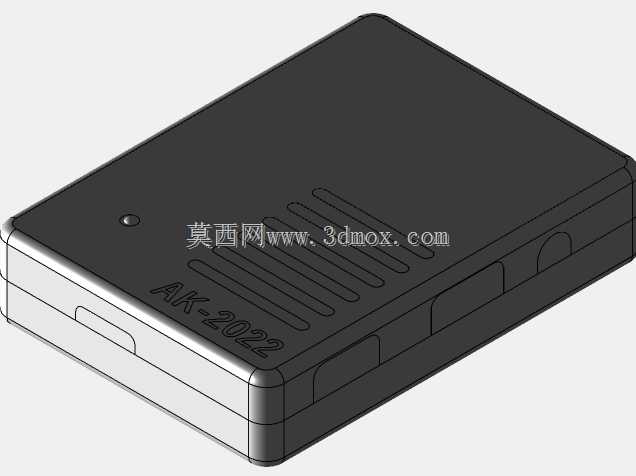

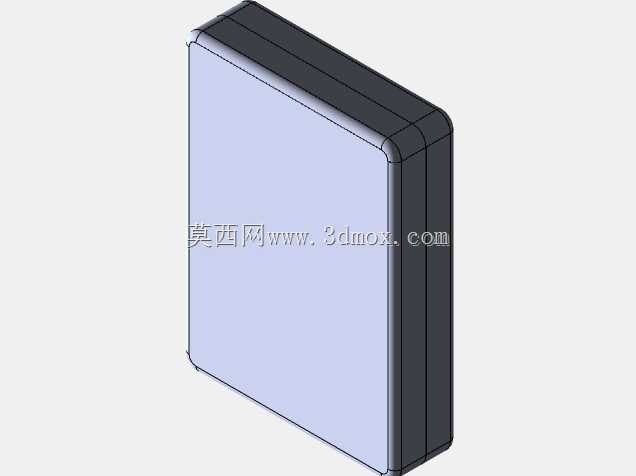

在嵌入式硬件开发、小型工控模块、桌面级电子外设的落地过程中,PCB板的防护壳体是决定成品可靠性与易用性的关键结构件,很多原型验证阶段的硬件项目,往往因为壳体设计不合理,出现接口对位偏差、板件固定松动、散热空间不足等问题,直接影响后续的功能测试与小批量试产。这款PCB外壳的设计,完全围绕常规尺寸的演示用PCB板装配需求展开,整体采用方正的盒体构型,没有多余的异形曲面,既降低了注塑开模的成本,也能在多设备并排布置时最大化利用桌面或机柜内的安装空间,不会因为弧面、凸起结构造成相邻设备的干涉。壳体壁厚设定为3mm,这个厚度是兼顾结构强度与成型效率的常用取值,既可以承受日常插拔接口时的侧向推力,避免壳体受力开裂,

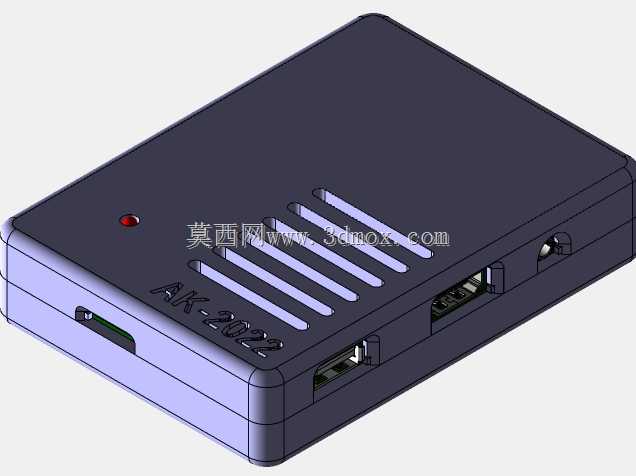

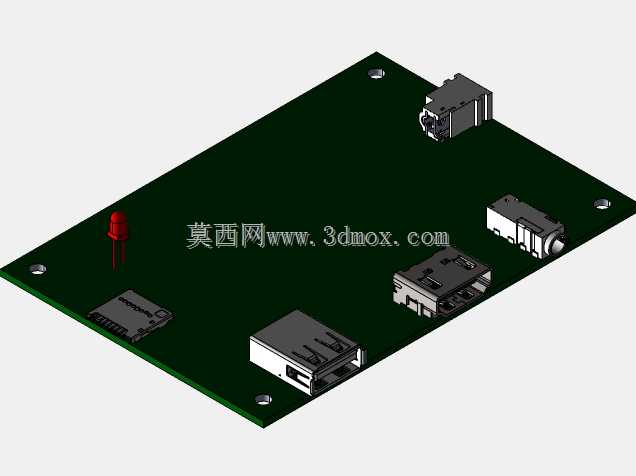

也不会因为壁厚过大导致注塑成型周期过长、材料成本不必要的提升,同时足够的壁厚也能在壳体内部预留出合理的螺柱安装空间,不需要额外增加加强筋就能保证PCB板固定后的稳定性。壳体侧面的硬件端口切口是设计中的核心细节,所有开槽位置都对应常规PCB板上的常用接口布局,包括Type-C供电口、USB数据口以及小型功能按键的避让位,开槽边缘做了微小的倒角处理,既可以避免装配时刮伤PCB板上的贴片元件,也能让外接插头插入时更顺畅,不会因为切口毛边导致插头卡滞。壳体顶面设计了多道平行的散热格栅,对应PCB板上核心发热元件的布置区域,格栅的开槽宽度控制在1.5mm,既可以保证空气对流带走元件工作产生的热量,也能避免外界的细小杂物、

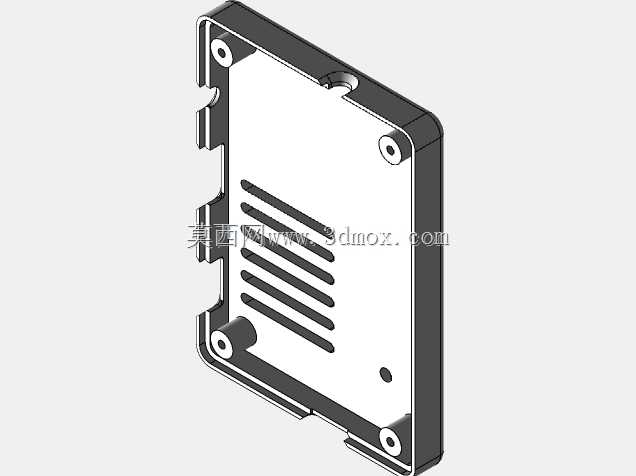

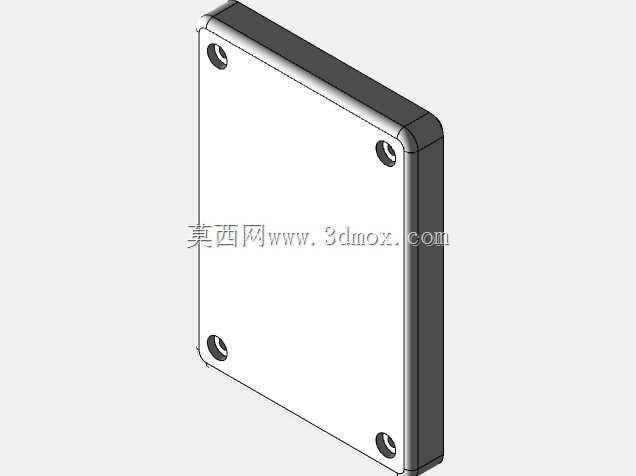

灰尘直接掉落到PCB板上造成短路风险,格栅旁预留的小型指示灯开孔,可以直接透出板载状态灯的光线,不需要额外加装导光件就能让用户直观看到设备的运行状态。从安装边界来看,这款壳体的内部腔体尺寸完全匹配对应规格的PCB板外形,四角的固定螺柱高度经过精确计算,装配后PCB板与壳体内壁之间预留了2mm的间隙,既可以避免板底焊点与壳体接触造成短路,也能给板上的直插元件留出足够的安装高度,不会出现元件顶到壳体内壁导致装配不到位的问题。壳体的合盖结构采用常规的卡扣加螺丝固定的组合方式,日常维护拆卸时不需要完全拧下所有螺丝就能打开上盖,而长期固定使用时螺丝锁紧可以保证上下盖的贴合度,避免设备跌落时壳体散开。在实际应用场景中,
这类壳体既可以用于高校电子类课程的学生作品原型封装,也能用于小型工业采集模块、桌面级调试适配器的批量外壳配套,相比通用的万能壳体,它的接口位置精准,不需要用户自行开槽修改,能大幅缩短硬件产品从原型到成品的制作周期;相比定制化的专用壳体,它的结构简单,开模成本低,小批量生产时的经济性更好。设计过程中也充分考虑了不同加工工艺的适配性,不管是采用3D打印做原型验证,还是采用注塑工艺做批量生产,这个壳体的结构都不需要做额外的修改,所有面的拔模角度都控制在1度以内,既不会影响外观的方正度,也能保证注塑件顺利脱模,内壁没有复杂的倒扣结构,3D打印时不需要添加大量支撑,打印完成后的后处理工作量很小。
