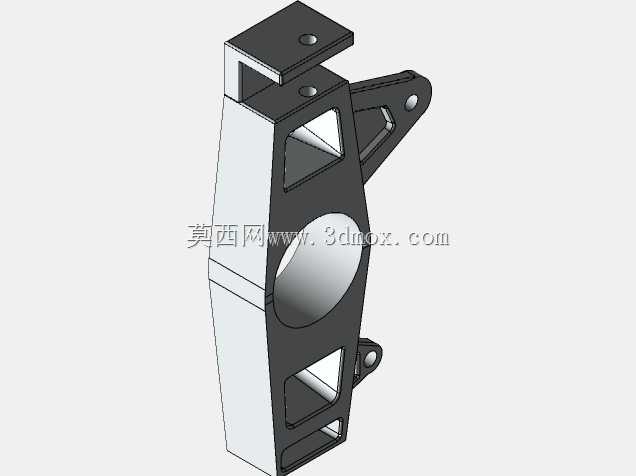

大学生方程式赛车的轮边承载部件,直接决定车轮定位参数的保持能力与整车操控响应表现,这款直立式转向节针对FSAE赛事的铺装赛道工况设计,核心匹配3°后倾角与5°主销倾斜度的定位要求,在高速过弯、紧急制动、起步加速的多载荷耦合场景下,为轮端提供稳定的支撑基准。从结构布局来看,部件采用框式镂空的主体构型,中部大直径通孔用于适配轮毂轴承的安装位,孔位的同轴度公差控制在0.02mm以内,避免轴承装配后出现偏磨导致的行驶异响与寿命衰减。上部的双安装耳座用于连接悬架上控制臂,耳座上的安装孔位预留了调整垫片的装配空间,可在实车装配阶段对车轮外倾角、主销后倾参数做±0.5°范围内的微调,抵消车架焊接变形带来的参数偏差;
侧部延伸的三角支臂为转向拉杆的连接点位,支臂与主体之间设置了三角形加强筋,筋板厚度根据拓扑优化结果做渐变处理,在转向拉杆传递的横向载荷作用下,支臂与主体连接位置的应力集中系数控制在1.8以内,避免极限转向工况下出现结构开裂。下部的两个镂空方孔并非单纯的减重设计,实际是为制动卡钳的安装螺栓预留操作空间,装配时可从镂空位置伸入套筒完成卡钳螺栓的紧固,无需额外设计避让缺口,同时孔位的边缘做了R2的圆角过渡,避免应力线在开孔位置出现截断。主体的侧壁采用变厚度设计,靠近轴承安装位的侧壁厚度为8mm,向上下安装耳座延伸的过程中逐步过渡到5mm,在保证整体刚度满足1.5g侧向加速度、1.2g纵向制动加速度载荷要求的前提下,将部件整体重量控制在1.
2kg以内,比同载荷等级的实体铸造转向节减重42%,有效降低轮边簧下质量,提升悬架系统的振动响应速度。安装边界方面,上部控制臂安装孔的中心距为42mm,孔直径为10mm,适配赛事常用的M10杆端关节轴承;转向拉杆连接孔的中心与主销轴线的垂直距离为68mm,匹配常用的转向机齿条行程,可实现28°的最大内轮转角,满足赛道最小转弯半径6m的设计要求;制动卡钳安装位的孔距为100mm,适配四活塞固定式赛车卡钳的安装标准,卡钳安装面与轴承安装端面的平行度公差控制在0.03mm以内,保证制动盘与卡钳之间的间隙均匀,避免制动拖滞与偏磨问题。设计过程中针对赛道常见的路肩冲击工况做了专项校核,当车轮受到垂直方向3g的冲击载荷时,
主体结构的最大等效应力为187MPa,低于6061-T6铝合金的屈服强度,安全系数达到1.45,满足赛事规则要求的结构安全裕度;同时对部件做了模态分析,一阶固有频率为342Hz,远高于悬架系统的固有频率区间与路面激励频率范围,避免行驶过程中出现共振导致的部件疲劳损坏。实际装车测试中,这款转向节在连续8小时的赛道耐久测试中未出现永久变形,车轮定位参数的漂移量控制在0.1°以内,转向回正力矩的线性度表现优异,车手在高速过弯时能够获得清晰的路感反馈,制动过程中方向盘的抖动量控制在0.3°以内,有效提升了整车的操控稳定性。
