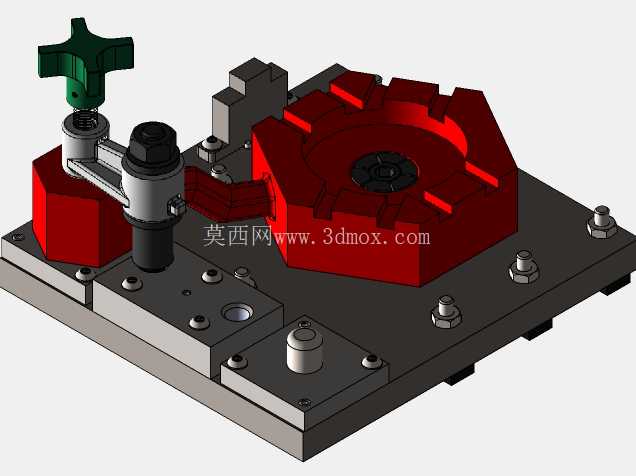

曲柄槽加工跨座式铣床工装夹具

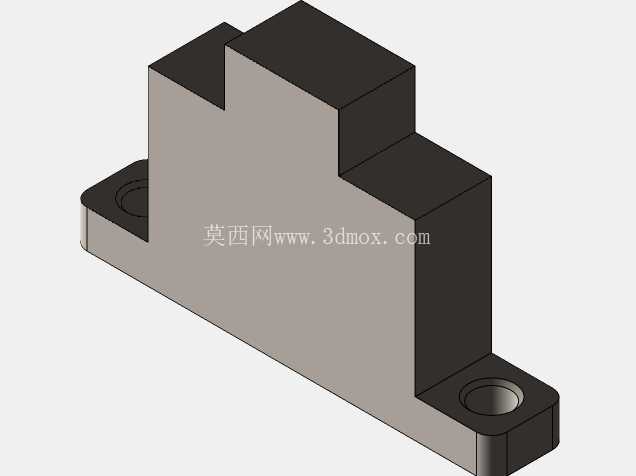

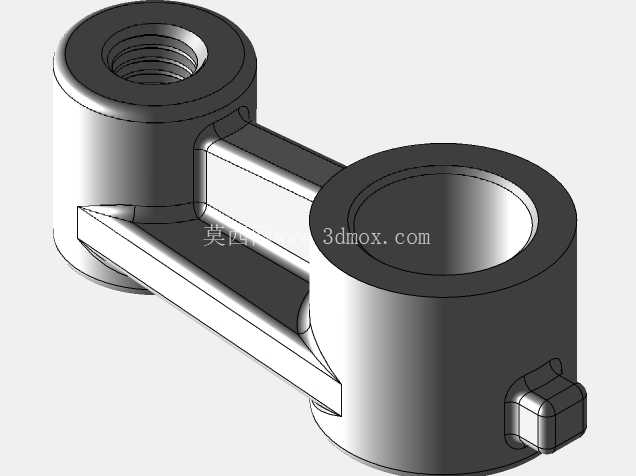

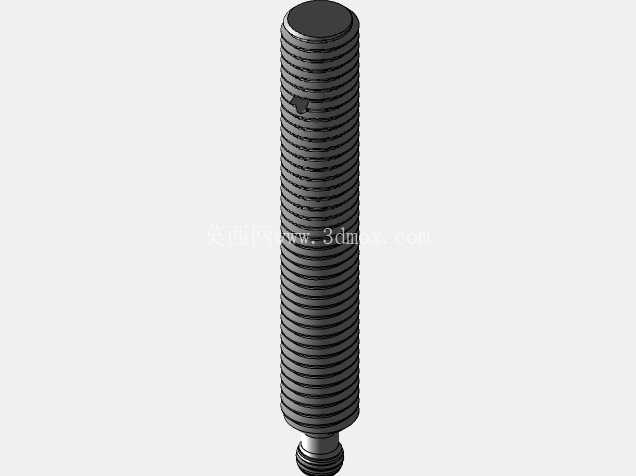

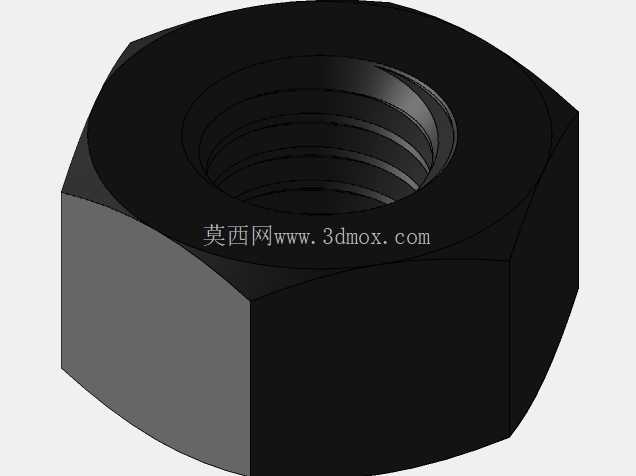

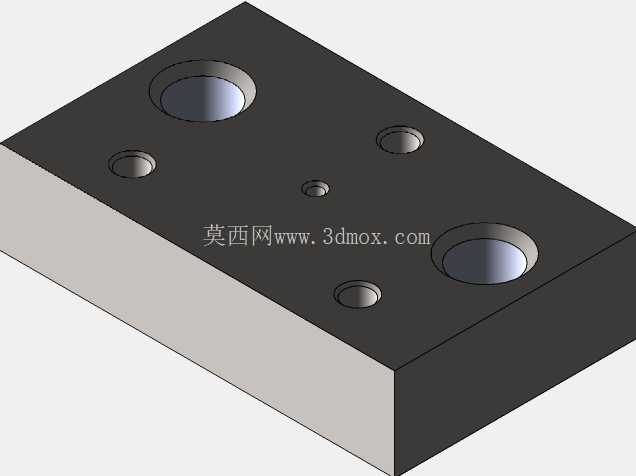

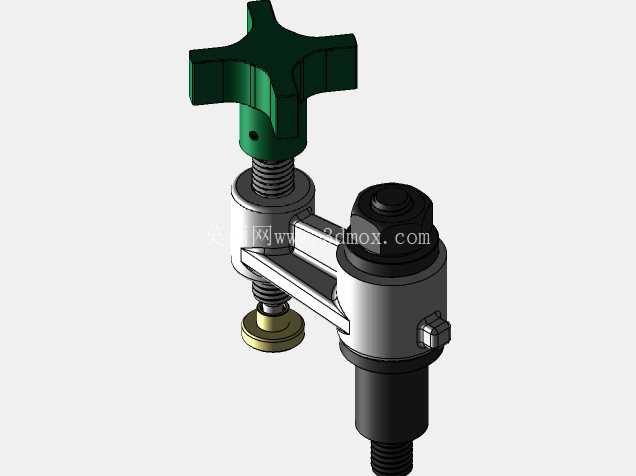

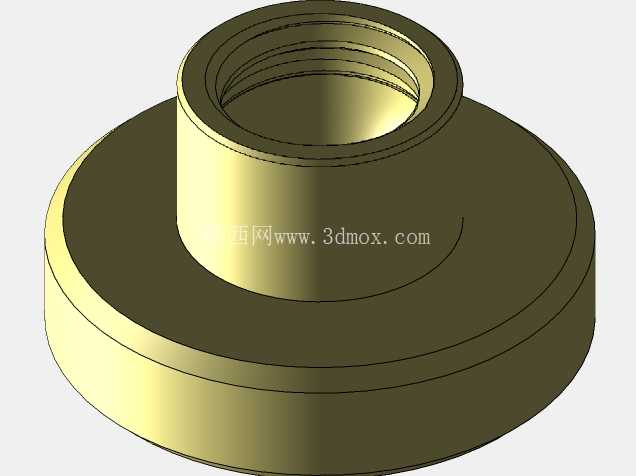

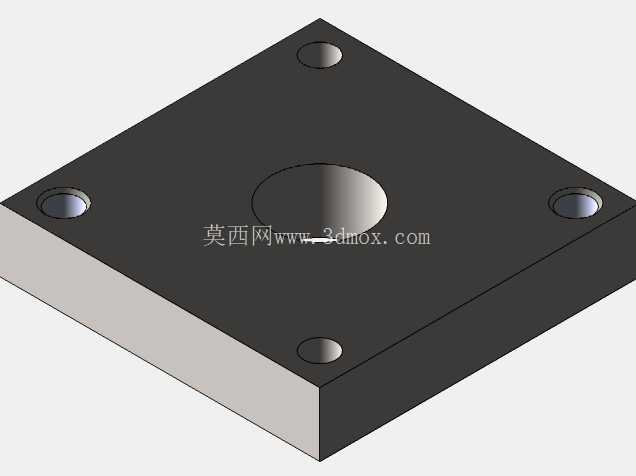

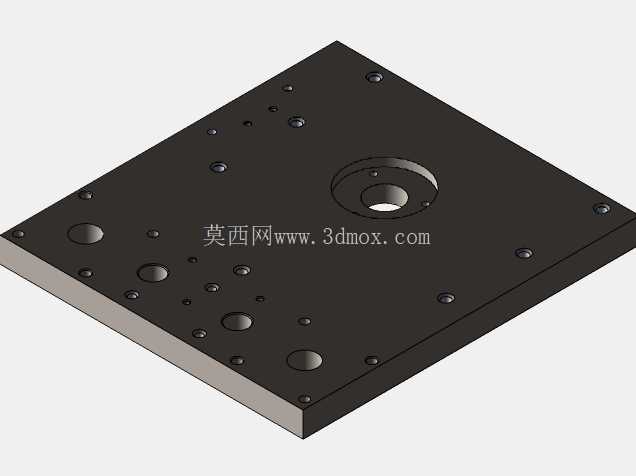

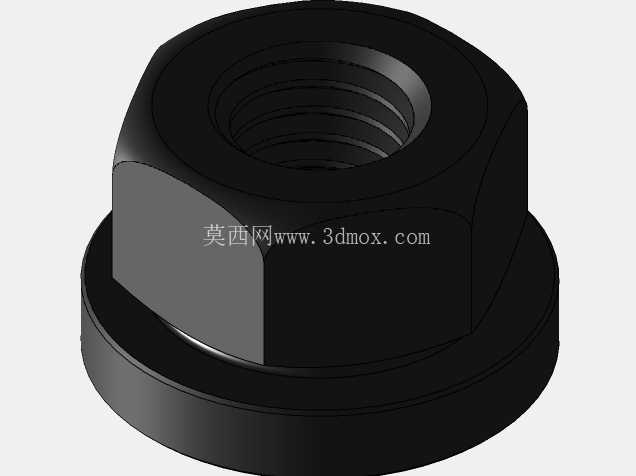

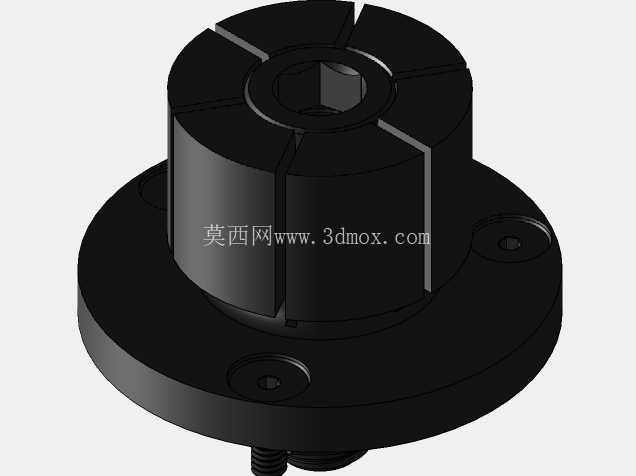

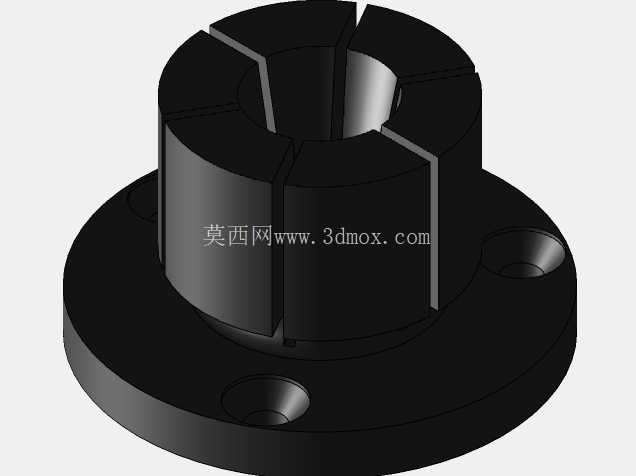

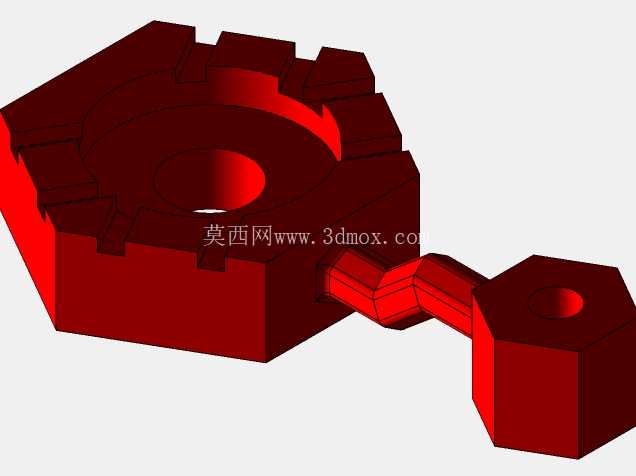

在中小批量曲柄类零件的铣槽加工工序里，这类跨座式夹具的应用场景十分明确，主要适配立式铣床的工作台安装，针对曲柄工件上两组平行槽的加工需求做定向设计，替代传统通用台钳装夹找正耗时、定位精度不稳定的问题。从实际加工工况来看，曲柄类零件本身属于异形回转带柄结构，普通装夹方式很难同时保证槽位的对称度、槽深一致性以及加工过程中的抗振性能，这套夹具的定位逻辑完全围绕工件的加工基准做匹配：底座采用加厚钢板加工而成，底面做铣平处理保证与机床工作台的贴合度，安装孔位按照标准T型槽间距预留，可直接通过T型螺栓固定在铣床工作台上，安装边界控制在常规立式铣床的工作台行程范围内，不需要额外改造机床接口。夹具的定位组件分为两部分，红色的定位座对应曲柄的大端回转面做仿形定位，预留的卡槽刚好嵌入工件的定位凸台，限制工件的周向转动自由度，侧面的可调定位销对应曲柄的柄部端面做轴向定位，保证每一次装夹的工件轴向位置一致，避免槽位出现轴向偏移。夹紧机构采用手动快速夹紧设计，顶部的星形手柄配合螺旋压紧机构，操作时不需要额外扳手，单手即可完成锁紧与松开动作，压紧头采用浮动压块结构，压紧时不会刮伤工件表面，同时能补偿工件毛坯的尺寸公差，避免过定位导致的装夹变形。整个夹具的跨座式结构设计，让加工区域完全处于刀具的行程覆盖范围内，两组槽的加工可以在一次装夹下完成，不需要二次找正，能有效减少装夹辅助时间，同时避免二次装夹带来的位置度误差。从结构细节来看，底座上的所有定位元件都采用销钉定位+螺栓紧固的装配方式，易损件可以单独拆卸更换，长期使用后如果定位面出现磨损，只需要更换对应的定位套或者压块即可，不需要整体报废夹具，维护成本较低。夹具上还预留了排屑空间，铣削产生的铁屑可以顺着底座的斜面滑落，不会堆积在定位面上影响后续装夹的定位精度，日常清理只需要用压缩空气吹扫即可，不需要复杂的维护操作。在实际加工验证中，这套夹具装夹单件工件的时间不超过10秒，加工出的槽位对称度可以控制在0.02mm以内，槽深尺寸公差稳定在IT8级，完全满足曲柄类零件的铣槽加工精度要求，适合中小批量的生产场景使用，相比专用液压夹具成本更低，相比通用夹具效率和精度更高，是兼顾成本与加工效率的实用型工装结构。设计过程中重点考虑了操作的人机工程性，夹紧手柄的高度设置在操作人员站立操作的舒适范围内，不需要弯腰或者抬手即可操作，定位座的开口方向朝向操作人员，工件取放十分方便，不会与夹具的其他结构发生干涉。所有的紧固件都采用内六角圆柱头螺钉，沉头安装后不会突出夹具表面，避免加工过程中刀具与夹具发生碰撞，同时也能减少铁屑挂在紧固件上的问题。
