SG90舵机柔性夹爪连接固定座

项目分类:通用机械零部件 发布时间:2024-07-22 ID:757778
  • SG90舵机柔性夹爪连接固定座
  • SG90舵机柔性夹爪连接固定座
  • SG90舵机柔性夹爪连接固定座
  • SG90舵机柔性夹爪连接固定座

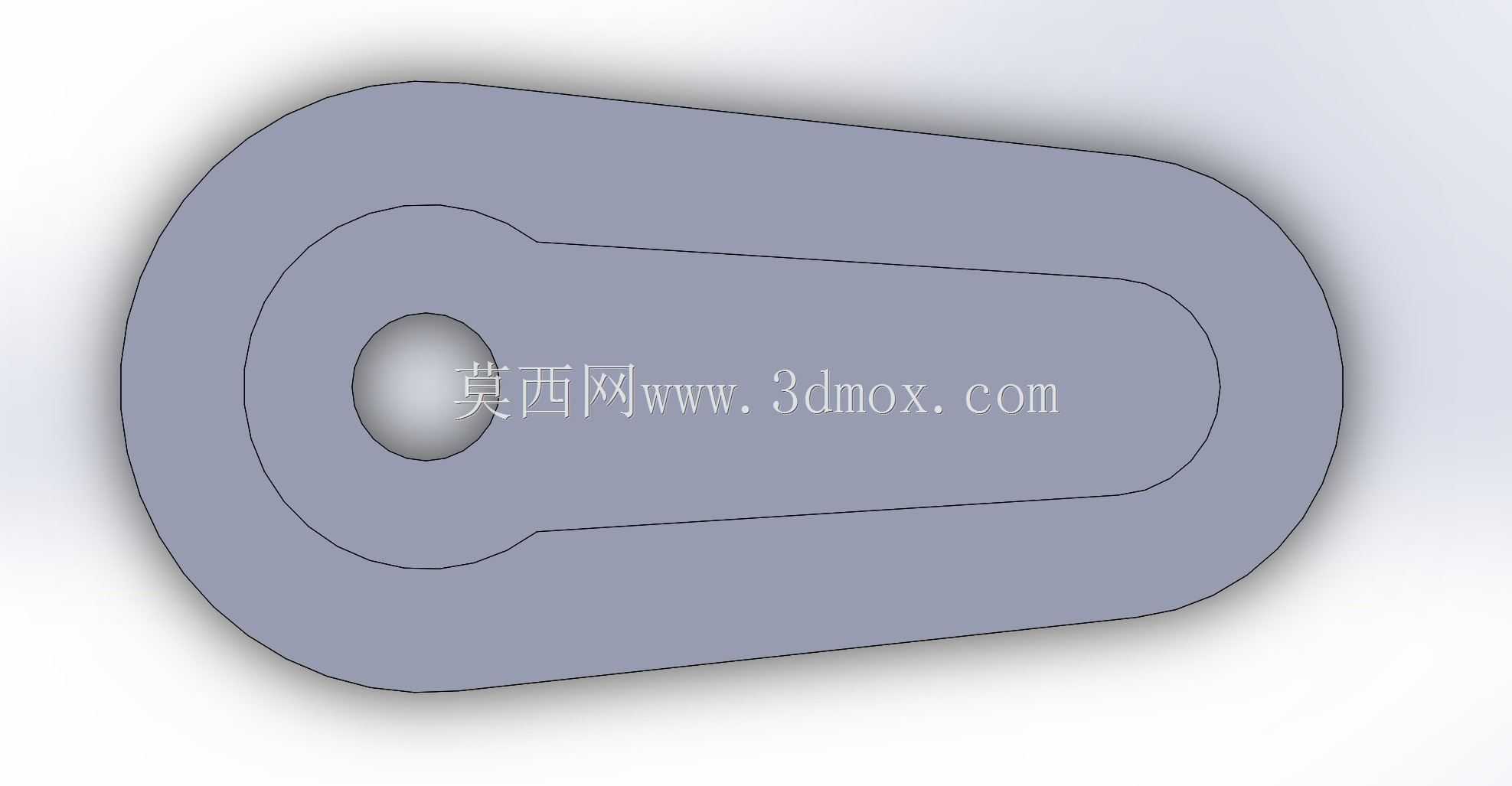

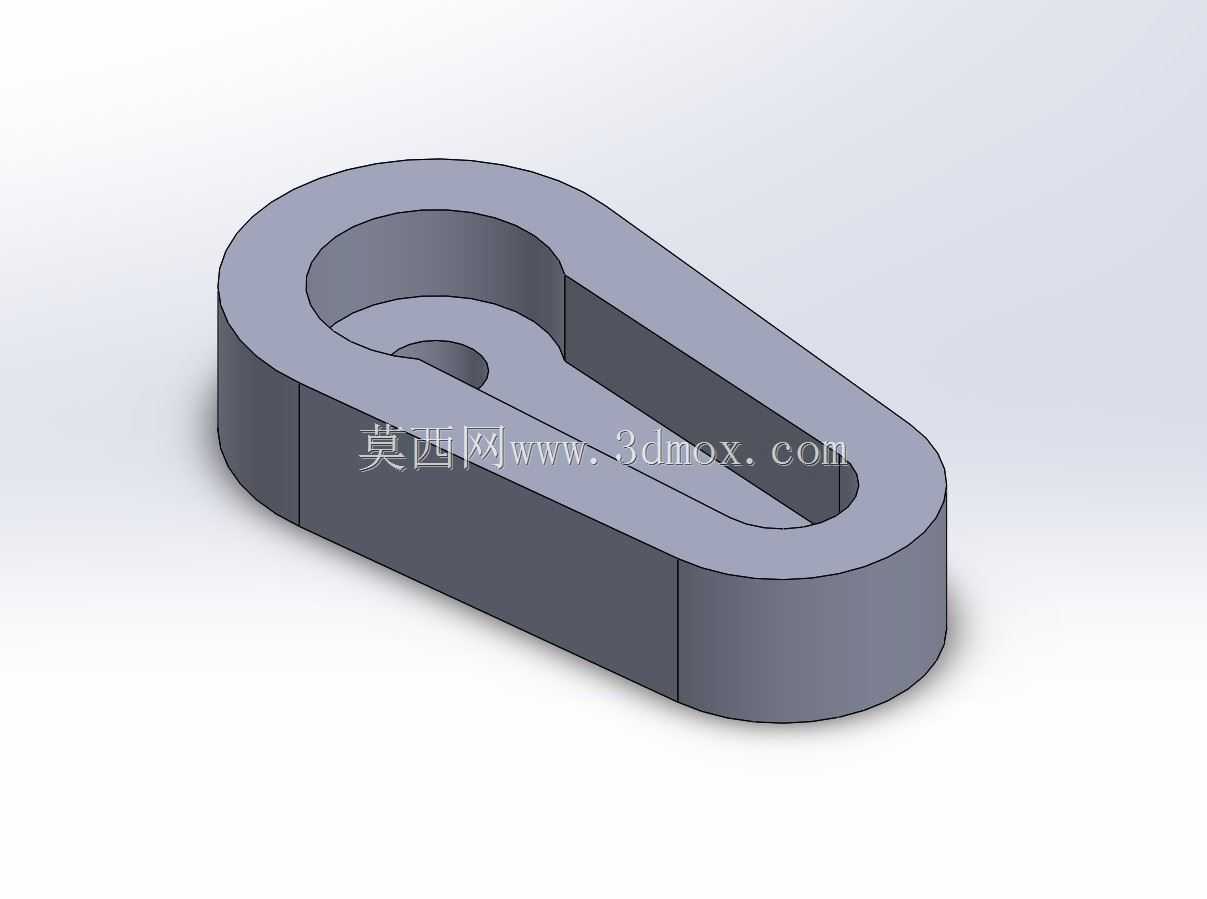

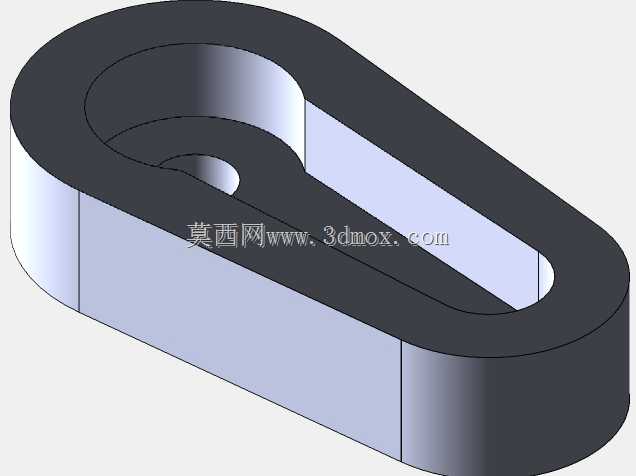

  在桌面级小型机械臂、教学实训机器人以及创客自制抓取机构的调试现场,SG90这类微型舵机几乎是最常见的动力执行元件,很多初次搭建夹取工位的工程师都会遇到同一个问题:舵机输出轴直接连接柔性夹爪时,软质夹爪的根部没有刚性支撑,开合过程中容易出现偏摆、翘边,夹爪和舵机端面之间也很难保证同轴定位。这款长腰型连接座就是针对这个实际装配痛点设计的过渡连接件,它不需要改动原有SG90舵机的安装孔位,也不需要对柔性硅胶夹爪做二次裁切,仅靠一枚M2x8的螺钉就能把三者串接锁定,整套装配流程在实训台面上两分钟内即可完成。从结构外形来看,零件整体为等厚薄壁长圆轮廓,也就是工程制图里常说的腰形跑道结构,厚度方向全程均匀,没有局部凸台或者沉孔落差,

  这种形态对FDM熔融沉积3D打印极其友好:打印时可以直接平放在热床上,整个底面全幅贴合,不需要添加任何支撑结构,层纹方向和零件受力方向垂直,长期承受夹爪开合的往复载荷时不容易出现层间开裂。零件中部开出的连续长槽是核心避让空间,柔性夹爪的根部连接段可以完全嵌入这个槽腔内部,槽体两侧的实体壁刚好对软夹爪形成左右方向的侧向约束,当舵机输出轴带动夹爪做张合动作时,软胶夹爪的根部不会因为侧向摩擦力发生扭转错位,夹指的开合轨迹始终保持在设计的对称平面内。靠近腰形轮廓一端的位置预留了完整的螺钉过孔,这个孔位的中心和SG90舵机输出轴的轴心完全重合,M2螺钉穿过夹爪中心的预装孔之后,直接拧入舵机输出轴自带的螺纹孔内,螺钉头部的压紧力同时作用在夹爪端面和连接座表面,把三个零件的轴向自由度完全锁死。设计这个连接件的时候,首先要核对的就是安装边界尺寸:SG90微型舵机的标准输出轴端面直径、安装耳中心距都是行业通用尺寸,连接座的圆形端内孔轮廓刚好包覆舵机输出轴的外围区域,长槽的宽度匹配市面上主流3D打印柔性夹爪的根部厚度,槽的长度方向预留了足够的夹爪形变行程,不会在夹爪大角度张开时和槽壁发生运动干涉。在实际教学场景里,这类结构常被用在学生搭建的分拣工作站上:舵机固定在机械臂末端法兰,连接座作为中间转接层,外侧安装光敏树脂或者TPU打印的柔性喇叭夹爪,用来抓取乒乓球、3D打印小零件、泡沫块这类外形不规则、易刮伤的工件,

  软夹爪本身的柔顺性可以自适应工件外形,而金属舵机和软夹爪之间增加的这个刚性连接座,刚好弥补了软质材料根部刚性不足的缺陷,抓取重复定位精度相比直接粘接夹爪的方案有明显提升。从建模逻辑来看,绘制这个零件只需要先在草图里画出腰形的外轮廓,再向内偏置得到壁厚均匀的内槽轮廓,在对应轴心位置绘制螺钉过孔,一次性拉伸给定厚度即可完成主体,没有复杂的曲面特征,不管是用SolidWorks做参数化修改,还是导出STEP格式在不同三维软件之间流转,特征树都非常简洁,后续如果要适配不同尺寸的微型舵机,只需要修改腰形总长度、槽宽、过孔直径这几个关键参数,就能快速衍生出适配MG90S、ES08MA等同类微型舵机的变体版本。

  在装配校核环节需要重点确认两个运动边界:一是夹爪完全闭合时,两片软夹指的内侧轮廓不会和连接座的长槽边缘发生摩擦,二是夹爪张开到最大角度时,夹爪根部的弯折形变区域完全处于长槽的中空范围内,不会被实体壁顶住限制开度。零件的壁厚选取兼顾了打印刚性和轻量化需求,过薄会导致螺钉压紧时侧壁向外变形,过厚则会增加末端负载重量,降低舵机的有效抓取载荷,均匀壁厚的设计也让打印过程中的冷却收缩应力分布均匀,不会出现边角翘曲变形。这类转接件虽然结构简单,却是小型机器人末端执行器搭建里非常典型的实用结构,它把标准动力元件和非标柔性执行器之间的连接接口标准化,让结构设计者不需要反复设计舵机端的连接法兰,把更多精力放在夹指外形和抓取逻辑的调试上。
