哮喘治疗用干粉吸入器替代结构设计

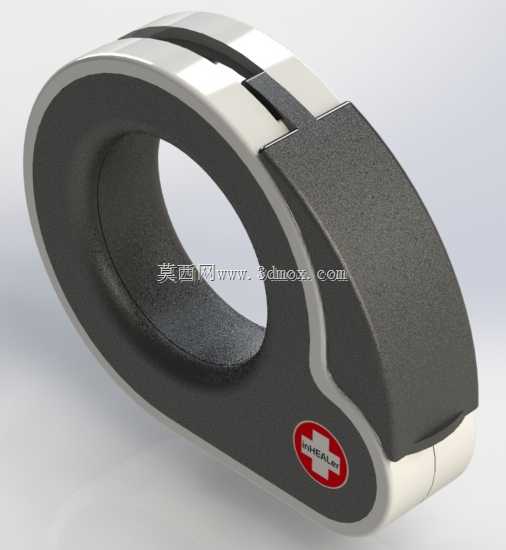

　　在呼吸类医疗设备的结构设计领域，干粉吸入装置的人机交互适配性、药粉输送稳定性一直是结构优化的核心方向，本次呈现的干粉吸入器替代结构，针对现有临床使用场景中存在的操作门槛、药粉残留、密封失效等实际问题做了针对性的结构调整。从实际应用场景来看，这类装置主要服务于哮喘、慢阻肺等需要长期气道给药的患者群体，使用场景覆盖家庭日常自主给药、急诊快速给药、外出便携给药等多个场景，这就要求结构本身既要满足医疗级的密封可靠性，也要兼顾不同年龄层用户的操作便捷性，尤其是老年患者、儿童患者的操作容错率。

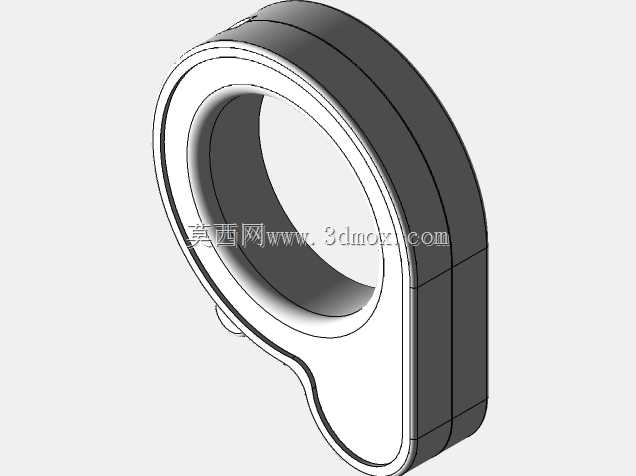

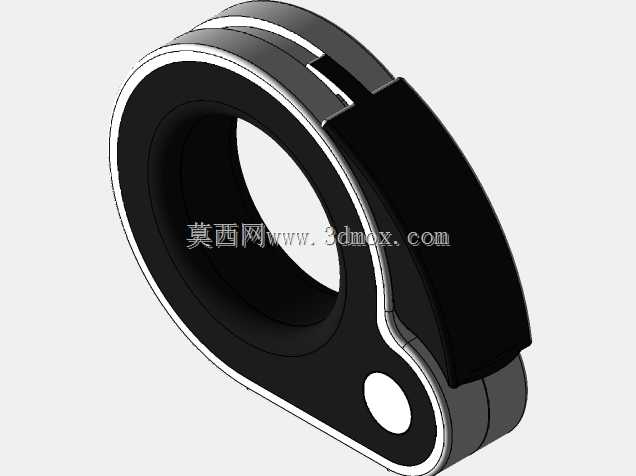

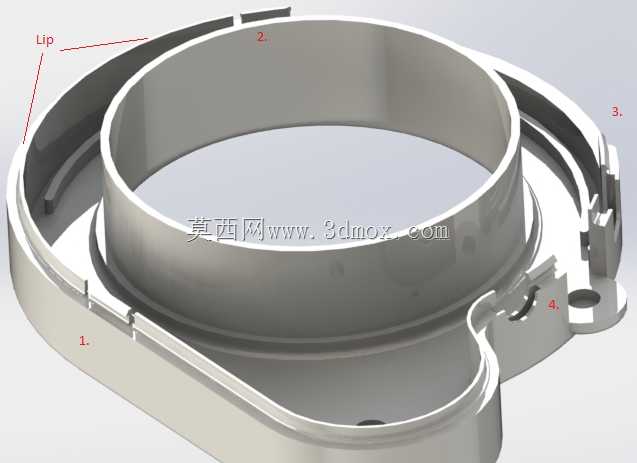

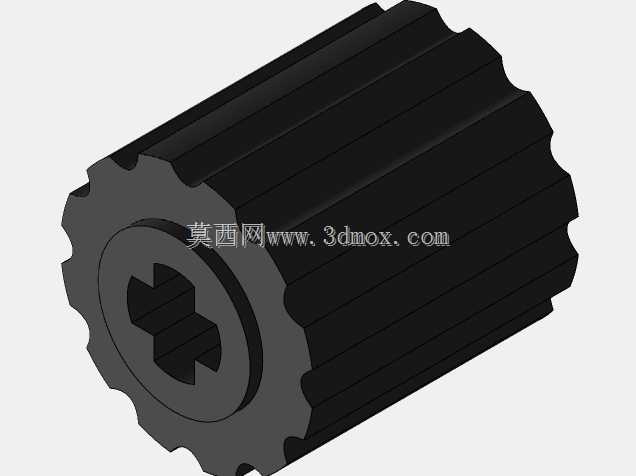

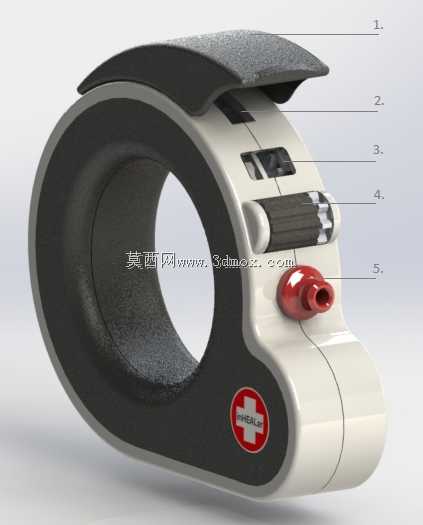

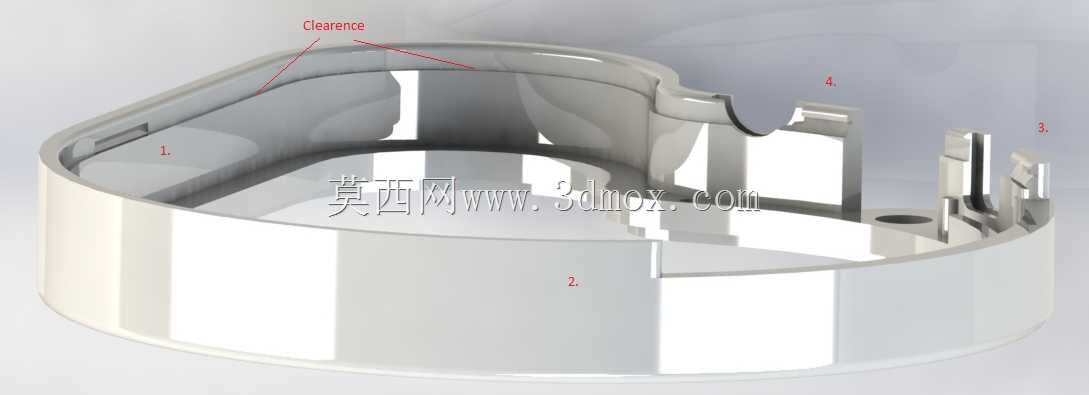

　　从功能特性层面拆解，该结构的环形主体为药粉容纳与气流通道的核心载体，侧壁标注的Lip结构为口含定位唇边，设计时充分考虑人体口唇贴合的弧度，唇边做了圆弧过渡处理，避免硬质结构对口唇造成压痕，同时唇边的凸起高度经过反复校核，既能够保证用户含住装置时的定位准确性，防止给药过程中装置移位造成药粉外泄，也不会过度伸入口腔造成使用不适感。主体环形腔的内壁做了镜面级的光滑处理，减少药粉在腔壁的附着残留，保证每次给药的剂量精度，避免长期使用后药粉堆积在腔道内造成气流通道堵塞。侧边的卡扣定位结构，对应药粉囊泡的刺破与定位工位，结构上做了防呆设计，用户安装药囊时只有唯一的正确装入方向，避免反向安装造成的刺破失败、药粉泄漏问题。

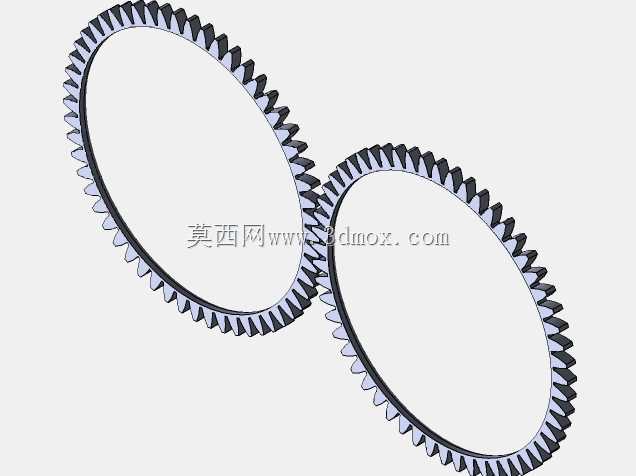

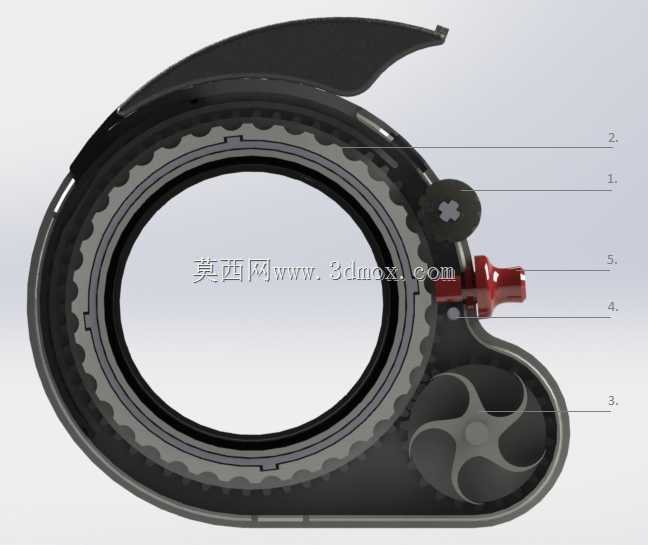

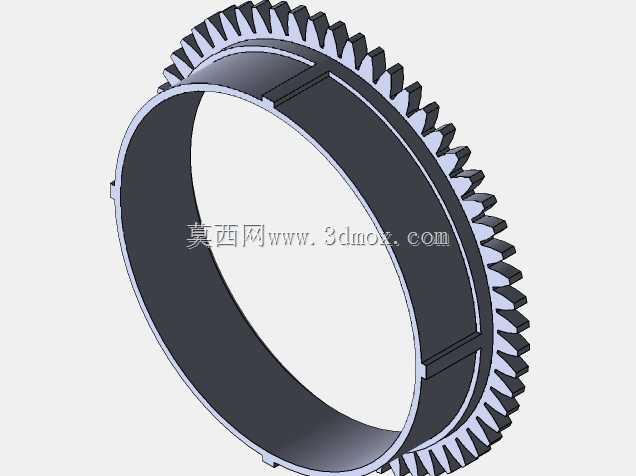

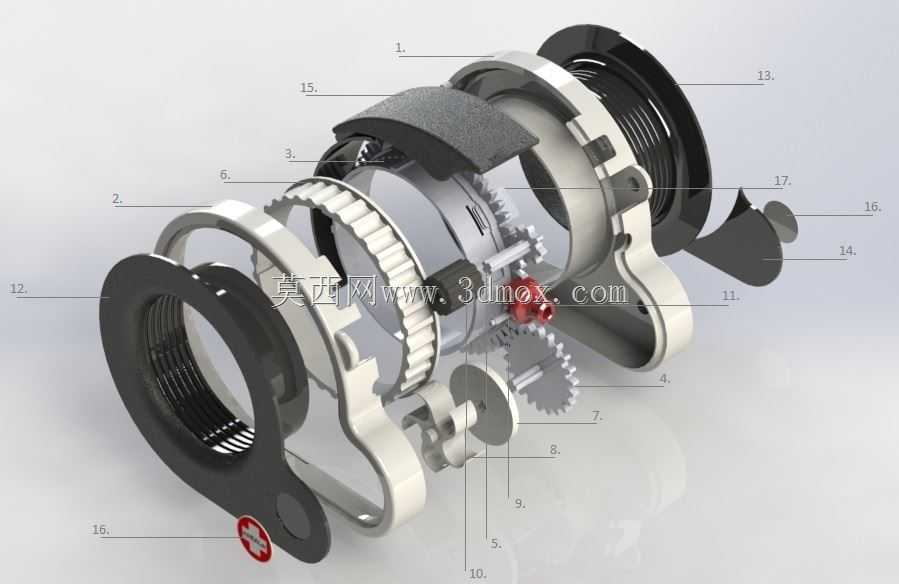

　　设计思路上，该结构没有沿用传统吸入器的分体式多组件拼接方案，而是将核心气流通道、口含定位、药囊安装座做了一体化的结构整合，减少了组件之间的装配缝隙，从根源上降低了装配误差带来的密封失效风险，同时一体化结构也减少了后续量产时的装配工序，提升生产效率的同时降低组件公差累积带来的性能波动。在气流通道的设计上，环形腔的底部做了渐缩式的流道结构，用户吸气时气流能够在腔体内形成稳定的旋流，带动药粉充分分散后随气流进入气道，避免药粉成团沉积在口腔或者咽喉部位，提升药物的肺部沉积率，这也是呼吸给药装置结构设计的核心指标之一。

　　从外形尺寸与安装边界来看，该结构的整体外径控制在62mm范围内，主体环形腔的内径为48mm，整体高度（不含侧边延伸结构）为32mm，侧边的药囊安装工位向外延伸21mm，整体尺寸适配常规的吸入器外壳安装空间，不需要对现有成熟的外壳模具做大幅修改就可以完成适配替换，降低了产品迭代的模具成本。结构上预留的四个定位标记点，分别对应口含唇边定位、上盖装配定位、药囊刺破机构定位、底盖密封定位，每个定位点的公差控制在±0.05mm范围内，保证各组件装配后的同轴度，避免出现气流通道错位、密封胶圈压合不均的问题。底部的弧形延伸结构为手指握持位，表面做了微弧度的贴合处理，用户单手握持时食指与中指能够自然卡在弧形结构两侧，拇指托住装置底部，给药操作时不需要刻意调整握持姿势就能够完成药囊刺破、吸气给药的全流程操作。

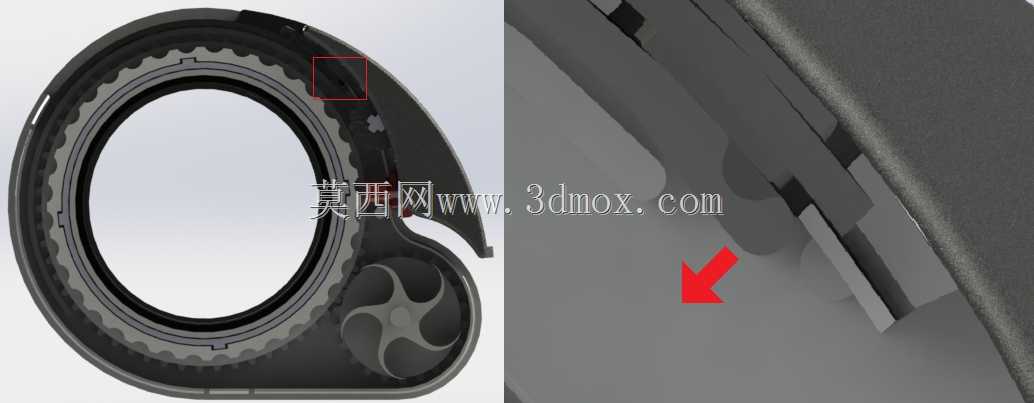

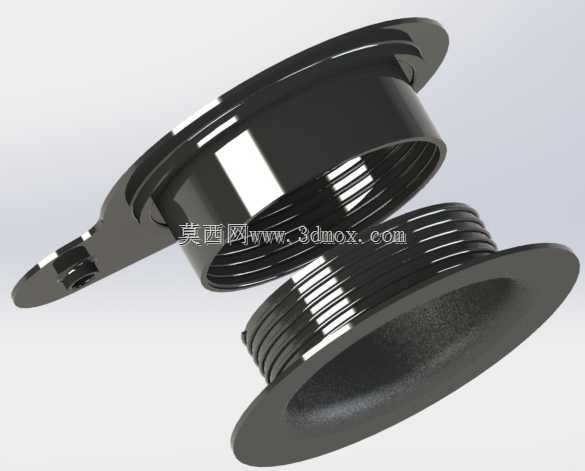

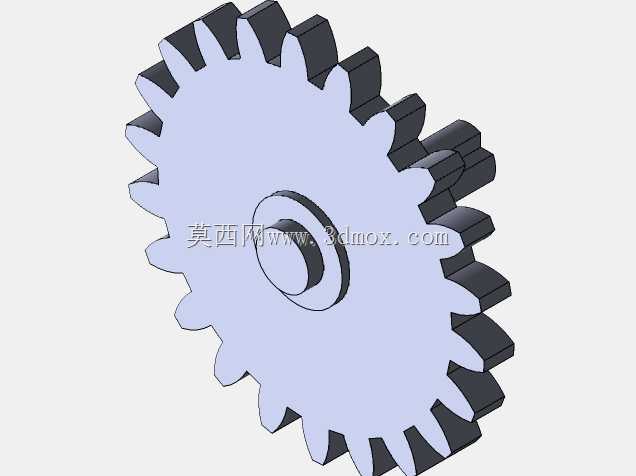

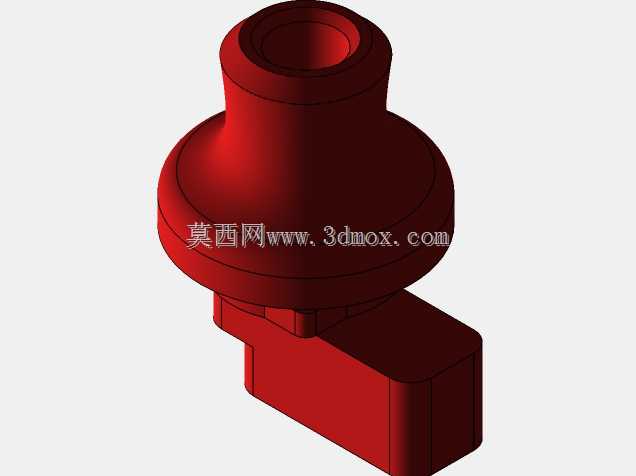

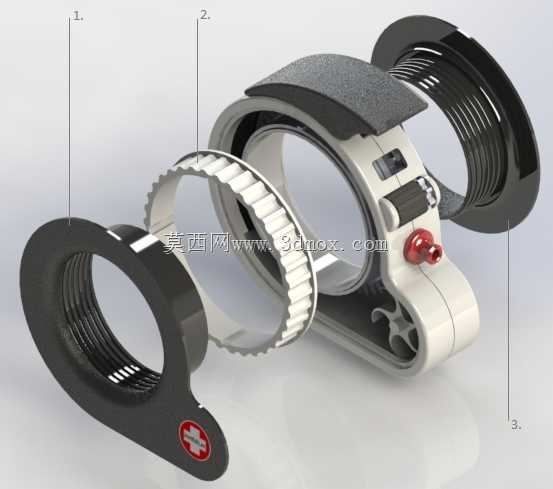

　　在密封结构的设计上，主体结构与上下盖配合的端面做了宽度1.2mm的密封槽，适配直径1mm的硅胶密封圈，压合量控制在0.25mm，既能够保证足够的密封压力，避免吸气时外部空气从配合缝隙进入造成气流紊乱，也不会因为压合量过大造成用户开合上盖时的操作阻力过大。药囊刺破工位的结构做了让位设计，刺破针的运动行程控制在8mm，刺破针收回后不会突出到气流通道内部，避免运动过程中剐蹭腔壁产生碎屑混入药粉，同时刺破工位的周边做了导流斜面，刺破后掉落的药粉能够顺着斜面滑入主流道，不会堆积在刺破工位的缝隙内。
