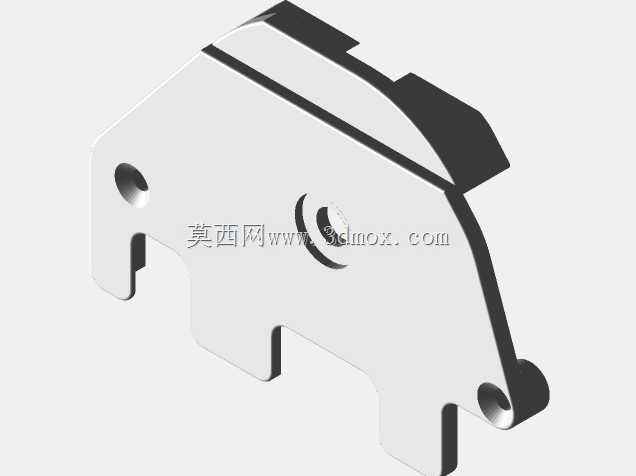

OpenPnP贴片机用Bing款SMT胶带进纸结构

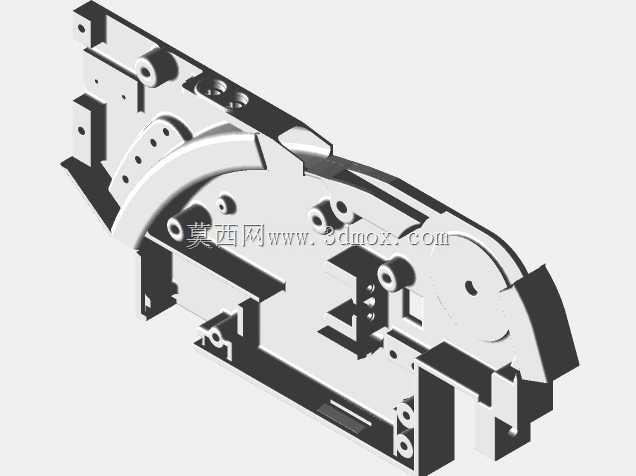

　　在桌面级SMT贴装作业场景里，小型化供料单元的空间占用一直是制约OpenPnP这类开源贴片机扩展料站数量的核心痛点，常规商用带式送料器往往预留了较多冗余结构，在紧凑的桌面设备机架上排布时，相邻料位容易出现干涉，无法充分利用贴装头的移动行程覆盖更多料卷位置。这款适配OpenPnP的Bing胶带送进结构，从一开始就瞄准薄型化的设计目标，整体结构厚度控制在极小范围内，安装到贴片机料架导轨上时，相邻送料器的间距可以压缩到传统送料器的三分之二左右，同等长度的料架上能够布置更多料位，减少小批量多品种贴装作业时频繁换料的频次。

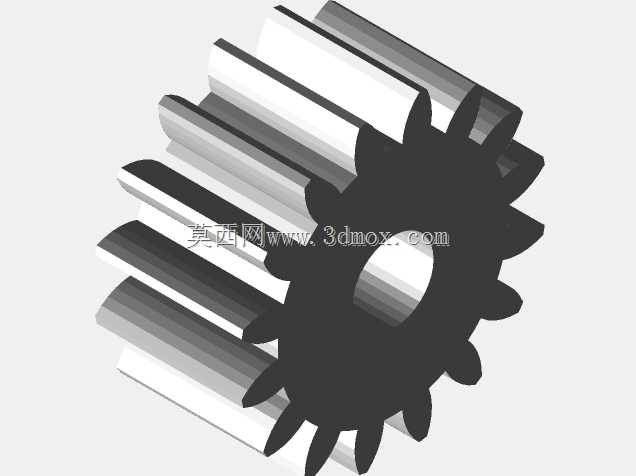

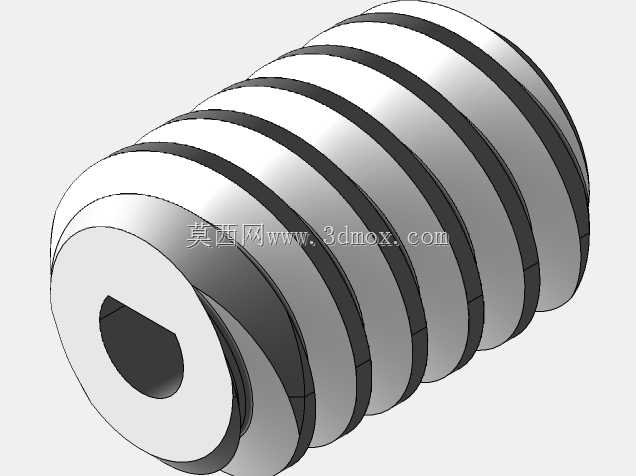

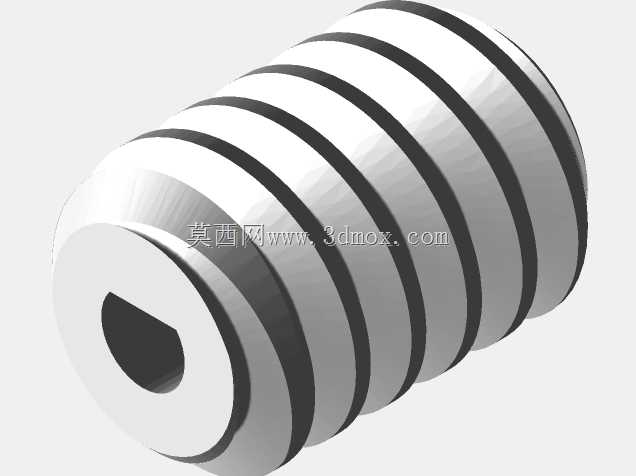

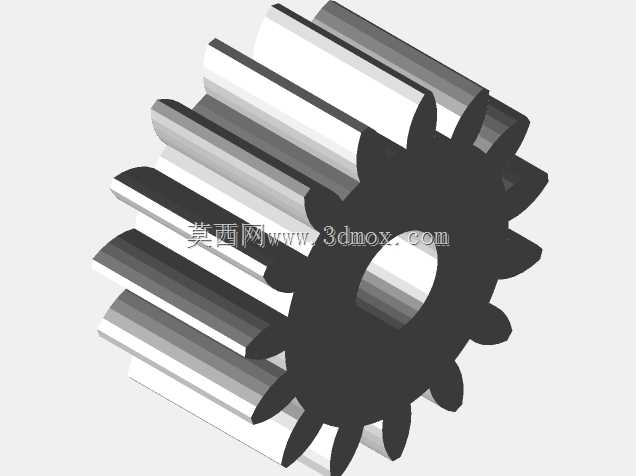

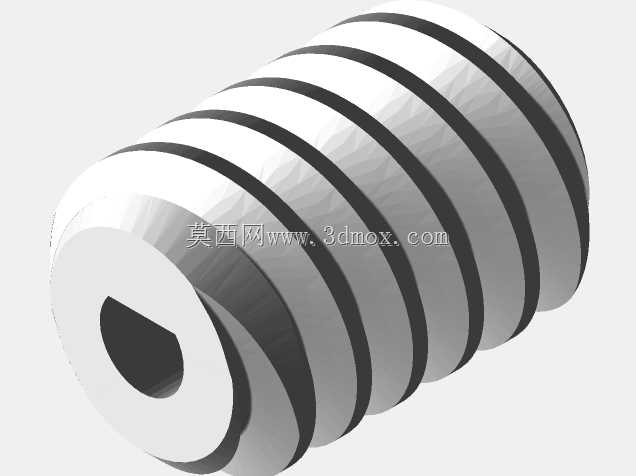

　　传动部分没有采用常规送料器常用的棘轮直推结构，而是选用SS材质链轮搭配蜗杆副实现动力传递，蜗杆传动自带的反向自锁特性，能够避免贴装头取料后胶带回弹导致的料位偏移，不需要额外添加止退棘爪结构，进一步压缩了整体的结构厚度。链轮的齿形经过适配调整，能够精准卡合2毫米、4毫米两种宽度的SMT载带齿孔，不需要更换传动轮就可以兼容两种常用规格的编带料，覆盖0402、0603、0805等常用阻容件以及SOP、SOT等小尺寸半导体器件的供料需求。

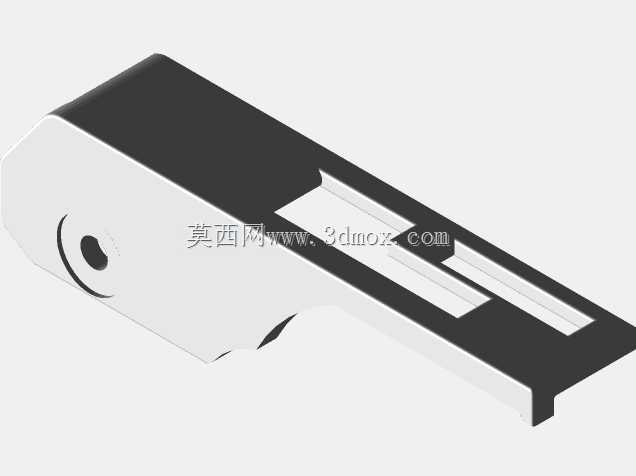

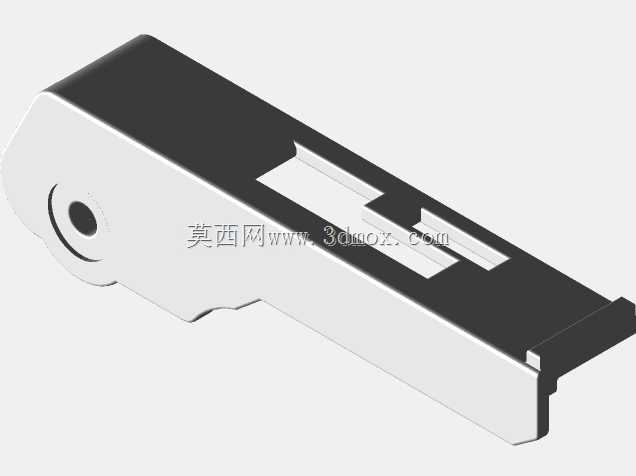

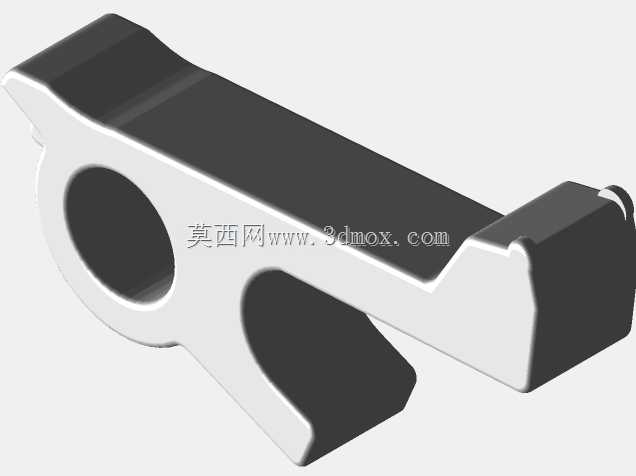

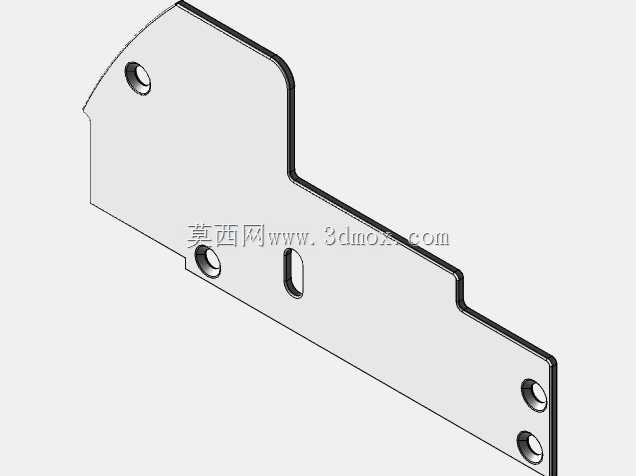

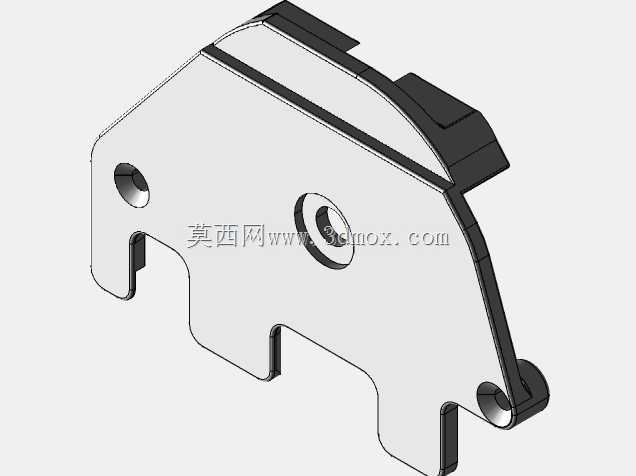

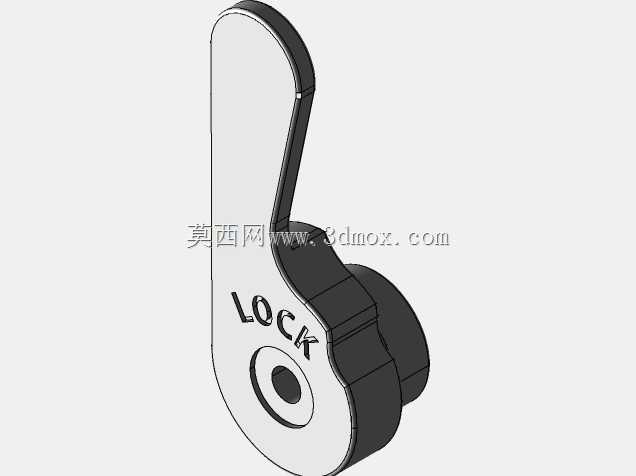

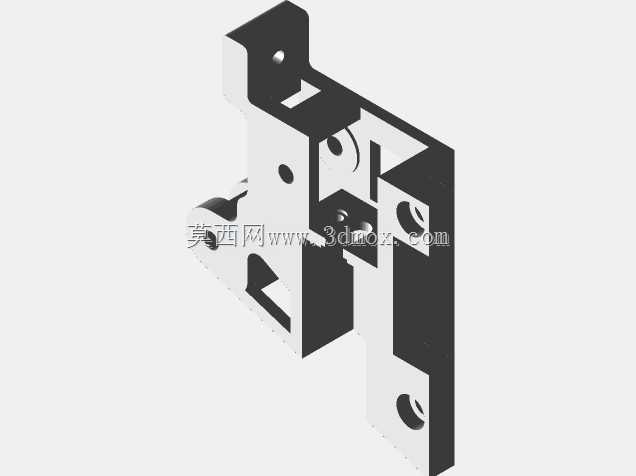

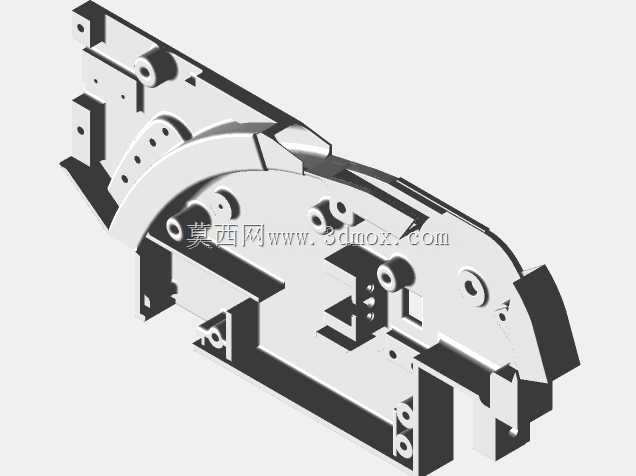

　　结构设计阶段就充分考虑了个人用户的加工条件，除了链轮、蜗杆这类需要保证传动精度和耐磨性能的金属零件外，其余的基座、导料槽、压带盖等结构件都预留了3D打印的工艺余量，壁厚均匀控制在1.5-2毫米之间，没有大尺寸的实心结构，打印时不需要添加过多支撑，普通FDM打印机使用PLA或者PETG耗材就可以完成加工，装配时只需要搭配常规的M2、M3螺丝就可以完成整体组装，不需要定制特殊的紧固件。导料槽的入料端做了15度的导向倒角，载带从料卷引出后可以顺畅滑入导槽，不需要反复对位调整；压带盖和基座之间预留了0.3毫米的间隙，既可以保证载带滑动顺畅不卡滞，又能避免载带在送进过程中翘起脱离齿孔。

　　安装边界上，结构底部设计了和OpenPnP标准料架匹配的卡槽，安装时只需要沿着料架导轨滑入对应位置，拧紧侧面的紧定螺丝就可以完成固定，不需要对原有贴片机的料架做打孔、切割等改装；料带输出端的取料位置高度和贴片机默认的吸嘴取料高度保持一致，安装后不需要重新校准贴装头的Z轴行程参数，只需要在OpenPnP的控制软件里设置对应的送料步距就可以直接投入使用。实际测试过程中，蜗杆传动的传动比设置为1:20，配合42步进电机驱动时，每次送料的定位误差可以控制在0.1毫米以内，完全满足小尺寸SMD元件的取料精度要求；结构整体没有外露的传动部件，作业过程中不会出现料带卷入传动结构的风险，长时间连续运行时的稳定性表现优于同尺寸的3D打印送料器结构。针对薄型载带容易出现的脱膜问题，压带盖前端专门设计了剥离膜导向槽，盖带从载带剥离后可以沿着导向槽顺畅引出，不会和载带缠绕导致送料卡滞，导向槽的角度经过反复调整，剥离盖带时的阻力均匀，不会出现拉扯载带导致料位偏移的情况。
