MAUCH PL4-14S HYB-BEC电源模块结构设计

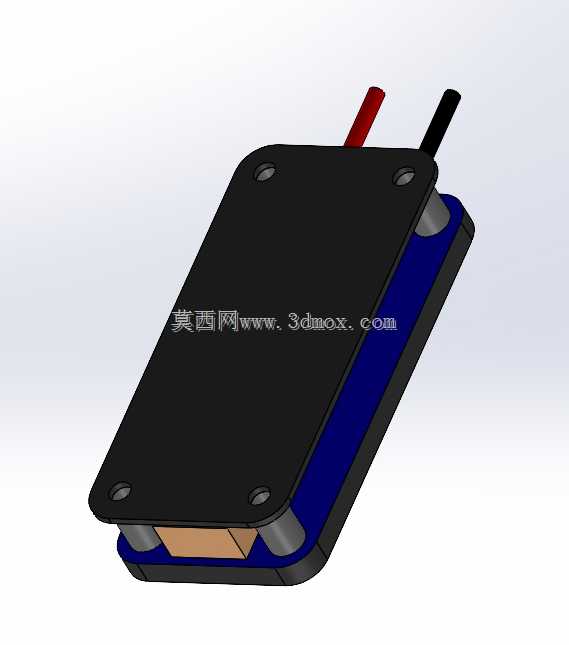

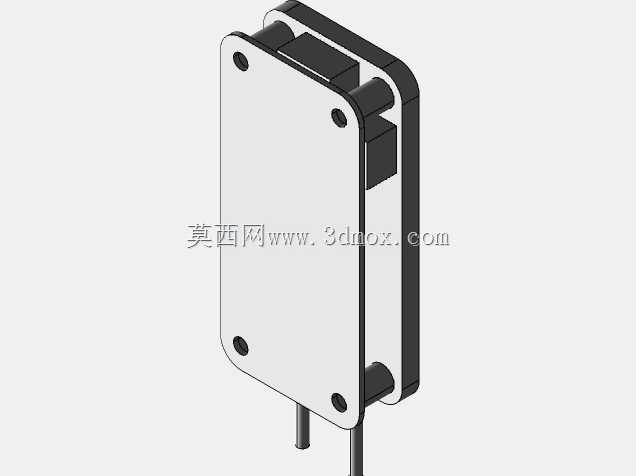

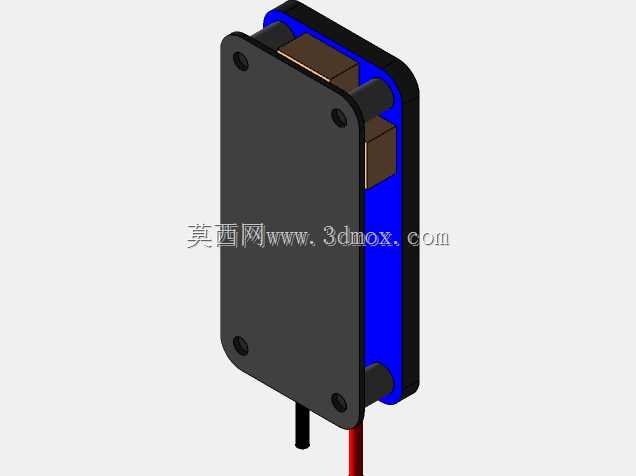

　　这款BEC模块的三维建模工作，核心是为航模、小型机器人这类对供电稳定性、安装空间有严苛要求的场景提供装配参考，实际应用中这类模块主要承担将动力电池的高压输入转换为5V稳定输出的作用，给飞控、接收机、小型舵机这类低压外设供电，避免动力回路电压波动干扰控制信号，是多旋翼无人机、小型地面移动机器人供电链路里的关键部件。建模过程中优先还原了模块的安装边界与外部接口特征，整体采用扁平长方体的壳体结构，边角做了圆弧过渡处理，避免安装时剐蹭其他线材或结构件，壳体四角预留了沉头安装孔，可直接通过M2螺丝固定在机架的玻纤板或碳板上，安装孔位的中心距、沉孔深度都按照实物手工测量的尺寸还原，能直接导入整机装配体做干涉检查，不用二次调整安装位。

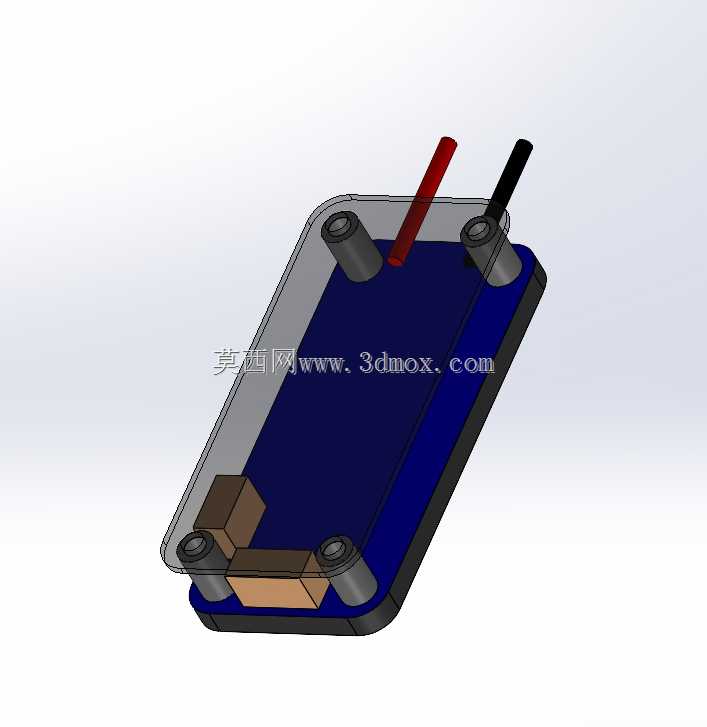

　　模块侧面伸出两根供电输入线，分别对应电源正负极，线材的出线位置做了限位凸台结构，实际装配时可以打胶固定线材，避免飞行或移动过程中线材被拉扯导致焊点脱开，建模时也还原了这个凸台的尺寸，方便设计配套的线卡或者固定胶位。壳体采用上下扣合的结构，中间夹有蓝色的密封胶条槽位，实际产品里这个结构是用来做基础的防尘防泼溅处理，适配户外飞行、野外作业的机器人使用场景，建模时保留了胶条槽的截面尺寸，方便后续做密封性能验证或者改型设计。内部的核心电路部分做了简化的实体占位，没有还原具体的PCB走线与元器件细节，因为对于整机结构设计来说，只需要确认内部元件的最大外形边界，避免壳体设计时压到元件即可，同时模型里预留了有导线和无导线两种配置的实体，

　　导出STEP格式时可以根据实际选型需求删除不需要的配置，不用重新裁剪模型。实际选型使用时，这类BEC模块的持续输出电流、压降参数是电气选型的重点，但结构设计端更关注的是模块的整体厚度、安装孔位兼容性、出线方向是否适配机架布局，这个模型把所有结构相关的特征都做了1:1还原，包括壳体表面的哑光质感、边角的脱模斜度都做了体现，导入渲染环境时可以直接出整机装配的效果示意图，不用额外做外观处理。在小型无人机的装机场景里，这类模块通常会被安装在飞控附近的机架层板上，要避开电调、图传这类强干扰源，同时要尽量缩短输出线到飞控的距离，减少线损，模型的尺寸精度足够支撑这类布局设计，能提前模拟出线材的弯折半径，避免线材过度弯折导致内部铜芯断裂。

　　对于小型教育机器人的设计来说，这类模块可以直接固定在底盘的安装位上，给主控板、传感器阵列供电，模型的安装孔位可以和标准的铝型材安装孔、亚克力板安装孔匹配，不用额外设计转接件。建模时也考虑了不同设计软件的兼容性，所有特征都采用基础的拉伸、切除、圆角命令生成，没有使用复杂的曲面特征或者软件专属的高级特征，导入不同的三维设计软件时不会出现特征丢失、破面的问题，能直接用于装配、出工程图或者做运动仿真。
