带内嵌轴承同步带传动滑轮结构

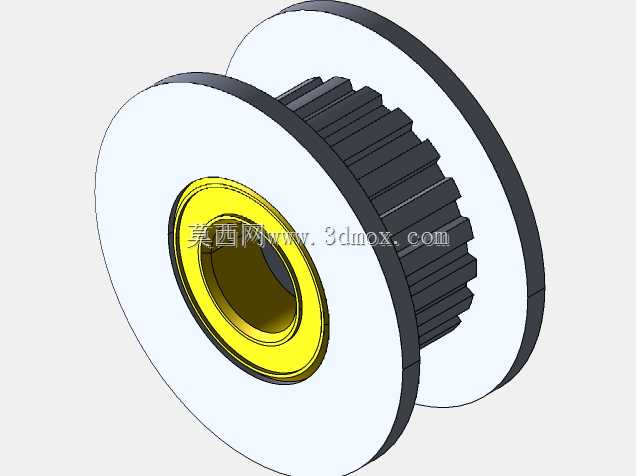

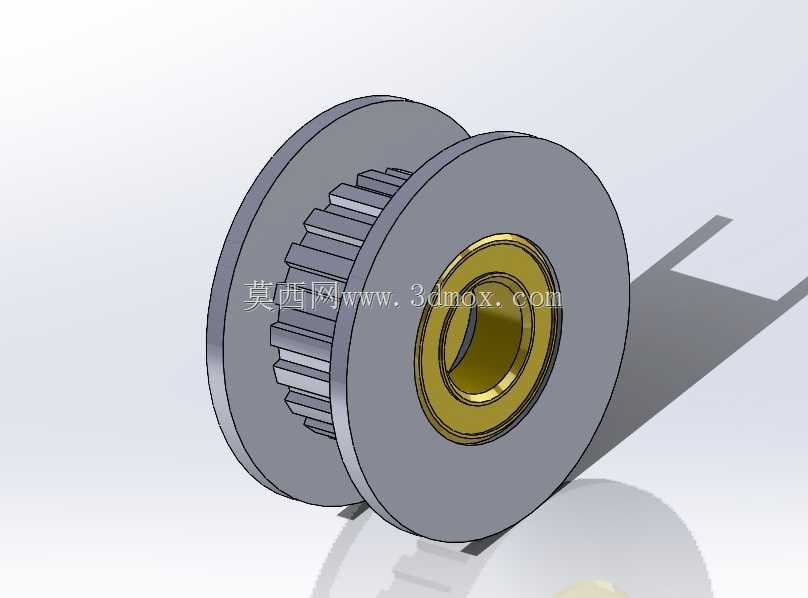

　　在轻载同步带传动的布局场景里，这类带内嵌轴承的滑轮是很常见的走线与传动改向部件，不少小型自动化设备的同步带传动链路、3D打印设备的轴端传动、小型输送线的皮带张紧端都能见到同结构的零件，它不需要额外搭配独立轴承座安装，自身集成了转动副，能大幅减少装配时的零件对齐工作量，也能压缩安装位的整体占用空间。从结构设计逻辑来看，这款滑轮采用了双侧挡边加中间带齿啮合区的布局，两侧的挡边高度略高于中间带齿的齿顶高度，主要作用是约束同步带的运行轨迹，避免设备运行过程中同步带受侧向力出现跑偏、脱齿的问题，中间的齿形区域和同步带的齿形完全匹配，传动过程中靠齿面啮合传递扭矩，不会出现平皮带传动的打滑丢步问题，适合有精准传动比要求的轻载传动场景。

　　内嵌的轴承直接压装在滑轮中心的安装孔内，轴承内圈和固定轴配合，外圈和滑轮本体过盈配合，转动时滑轮本体随轴承外圈转动，内圈和安装轴保持相对静止，这种设计把转动摩擦全部集中在轴承内部，相比无轴承的直接轴孔滑动配合，转动阻力能降低一个数量级，长时间运行也不会出现轴孔磨损导致的晃动问题。尺寸边界上，这款滑轮的轮体总外径为20mm，中间的齿形区域宽度为6mm，适配的安装轴直径为5mm，设计选型的时候需要注意，安装轴的轴端要做对应的限位结构，比如轴用卡簧槽或者顶丝平面，避免滑轮运行过程中沿轴向窜动，同时安装位的周边要预留至少2mm的径向间隙，防止轮体转动时和周边的结构件、线束发生刮擦。实际装配的时候，轴承压装要注意受力面只能压轴承外圈，

　　不能通过敲击内圈的方式把轴承敲进轮体中心孔，不然很容易造成轴承内部的滚珠、保持架损伤，导致后续转动出现卡滞、异响的问题；如果是用在有粉尘的工况环境里，还可以在轴承外侧加装薄型防尘盖，避免切削碎屑、粉尘进入轴承滚道加速磨损。这类滑轮的受力特性决定了它只适合传递小扭矩的传动场景，额定负载下的径向承载力主要由内嵌的轴承参数决定，选型时要核算同步带张紧后施加在轮体上的径向力，不能超过轴承的额定动载荷，不然会大幅缩短轴承的使用寿命。和分体式的滑轮加轴承加轴承座的结构相比，这种集成式滑轮的零件数量更少，装配公差链更短，装配完成后的轮体径向跳动更容易控制，一般只要中心孔和轴承的配合公差控制在H7/k6的过渡配合区间，轮体的径向跳动就能控制在0.

　　05mm以内，完全能满足大部分轻载传动的精度要求。设计建模的时候，要注意中间齿形的参数要和选用的同步带齿形完全对应，齿槽的深度、齿顶的圆角都要符合标准齿形的参数要求，不然啮合的时候会出现齿面干涉、传动噪音大的问题；两侧挡边的内侧要做微小的拔模斜度，方便加工的时候脱模，也能减少同步带侧边和挡边的摩擦面积，降低运行过程中的磨损。另外，轮体的材质一般选用铝合金或者工程塑料，铝合金材质的滑轮强度更高，适合转速稍高的场景，工程塑料材质的滑轮自重更轻，运行噪音更小，适合对噪音控制有要求的桌面级设备场景，内嵌的轴承一般选用标准的微型深沟球轴承，采购替换都很方便，不需要定制特殊规格的轴承，后期维护成本很低。在传动链路的布局里，这类滑轮既可以作为主动轮直接和电机输出轴连接传递动力，也可以作为从动轮、张紧轮布置在传动链路的改向位置，调整同步带的包角或者张紧力，布置张紧位的时候要注意张紧力的施加方向要和轮体的中心轴线垂直，避免产生额外的轴向力导致轴承承受不必要的侧向载荷。
