交错链纹金属指环结构设计

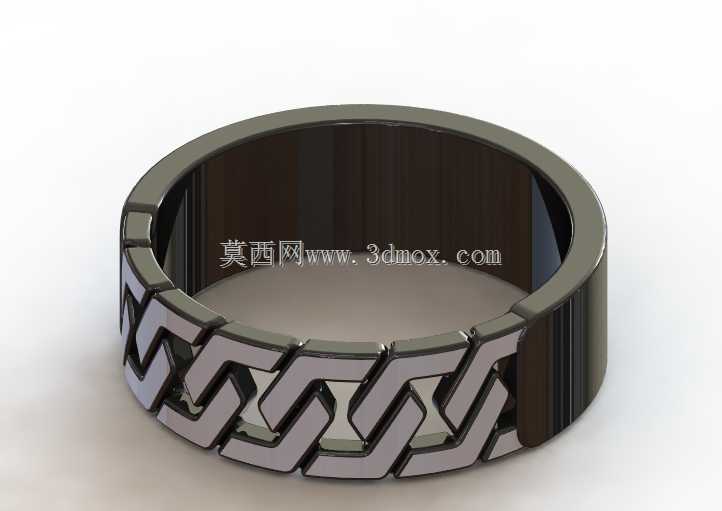

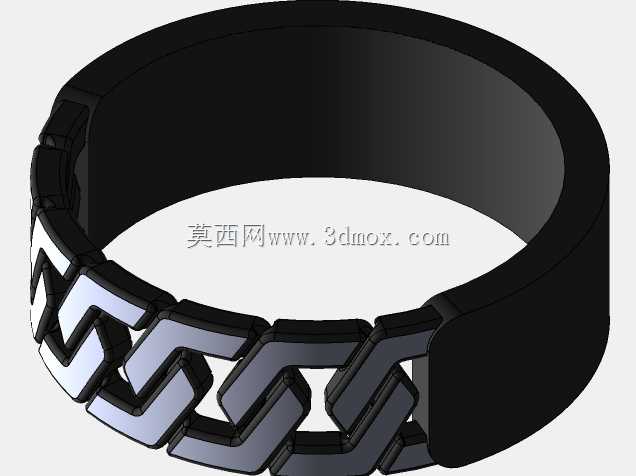

　　该环形构件采用内外双层嵌套的交错链节式结构设计，区别于传统光面环形构件的一体化成型逻辑，外层由连续互锁的Z形链节单元拼接构成完整环形，每个链节单元的咬合边做了等距限位凸台设计，相邻链节之间预留0.02mm的装配间隙，既保证拼接后整体环面的圆度公差控制在0.03mm以内，也避免链节之间因热胀冷缩出现卡滞或松脱问题。内层为光滑整环结构，与外层链节的内侧定位槽过盈配合，过盈量控制在0.015mm，装配后无需额外粘接或焊接即可实现内外层的牢固结合，同时内层光滑接触面可避免佩戴或装配使用时剐蹭接触表面。

　　从应用场景来看，该结构可适配两类使用需求，其一作为装饰类环形饰件使用时，外层交错链纹的立体结构可在不同光线角度下呈现错落的金属反光效果，相比平面蚀刻纹理的层次感更强，且链节拼接处的缝隙可做填色、嵌饰等二次工艺处理，适配不同风格的外观定制需求；其二作为轻载传动场景的柔性链环单元使用时，互锁链节的结构可在环形整体保持结构强度的同时，具备微小的径向形变余量，可适配小半径的环形传动路径，相比传统闭口刚性环的适配性更强，可用于小型精密传动机构的张紧环、定位环等部位。

　　设计过程中首先确定了基础环的公称直径为20mm，环体整体宽度为6mm，壁厚控制在2.2mm，其中内层光滑环的壁厚为1mm，外层链节的厚度为1.2mm，安装边界上需注意，该构件的外层链节存在径向突出的纹理结构，最大外圆直径比基础环直径大0.4mm，在配套安装座或适配嵌套结构时，需预留对应尺寸的避让空间，避免装配时链节边缘与安装位发生干涉。链节单元的折弯角度经过反复校核，每个Z形单元的折弯角为120度，拼接后整环的链节数量为22个，刚好实现整环的无间隙闭合，不会出现最后一个链节错位或拼接缝隙过大的问题。

　　结构强度方面，对链节的咬合部位做了R0.3mm的圆角过渡处理，避免应力集中导致链节在受径向力时从咬合处断裂，经有限元校核，在环体承受150N的径向均布载荷时，最大应力出现在链节咬合的根部位置，应力值为185MPa，若采用常规316L不锈钢材质加工，屈服强度可达205MPa以上，可满足日常佩戴或轻载传动的强度需求。表面处理工艺上，外层链节可做抛光、拉丝、镀色等不同处理，内层光滑面建议做镜面抛光处理，降低接触摩擦系数，若作为饰件使用可提升佩戴舒适度，若作为工业零部件使用可减少与配合件的磨损。

　　建模过程中需注意链节单元的阵列逻辑，不能直接采用整环圆周阵列，需先做单个链节的参数化建模，将链节的咬合长度、折弯角度、凸台尺寸设置为可调参数，再通过曲线阵列的方式沿基础环的中心路径排布，最后对首尾链节的衔接处做单独的尺寸微调，保证整环闭合处的缝隙与其他链节间的缝隙保持一致，避免出现首尾衔接处缝隙过大或凸台错位的问题。内外层的配合面需做同轴度约束，保证内层环装入后不会出现偏心，否则会导致整环的圆度超差，影响后续装配或佩戴体验。
