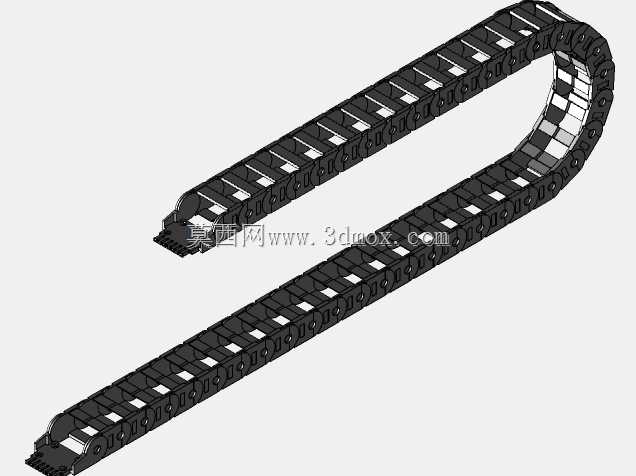

90×50规格工程线缆防护拖链结构设计

　　在各类自动化生产线、数控机床、桁架机械手、长行程移动设备的布线场景中，线缆拖链是保障动力电缆、控制信号线、气动液压软管在设备往复运动过程中不受拉扯、磨损、卡滞的核心防护部件，这款90×50规格的拖链，正是针对中载工况下的布线需求设计的封闭式防护结构。从实际应用场景来看，这类内高50mm、内宽90mm的拖链，能够容纳多根中等线径的动力电缆、信号线缆以及小通径的气动软管，常见于行程在数米到十余米的普通机床工作台移动布线、自动化输送线的移动工位布线、小型龙门设备的横移部件布线场景，既可以避免线缆在设备往复移动时出现下垂剐蹭、过度弯折导致的线芯断裂，也能阻挡加工过程中产生的切屑、切削液、粉尘进入线缆区域，延长线缆的实际使用寿命。

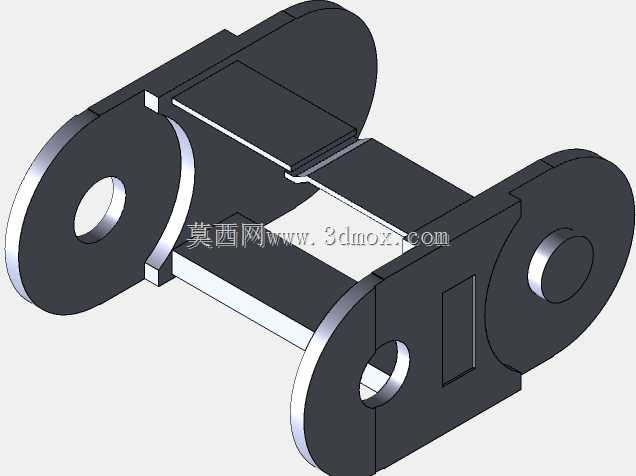

　　从结构设计思路上，这款拖链采用了经典的链节拼接式结构，每一节链节都由上下可开合的盖板与两侧的铰接链板组成，相邻链节通过铰接结构实现转动连接，整体弯曲半径经过合理匹配，能够保证拖链在弯折过程中内部的线缆始终处于允许的弯曲半径范围内，不会因为过小的弯折角度导致线缆内部铜芯疲劳断裂，也不会因为弯曲半径过大占用过多的设备安装空间。链节之间的铰接部位做了限位设计，能够限制拖链的最大弯折角度，避免拖链在运动过程中出现反向弯折、卡滞的问题，同时每一节的上下盖板都可以手动开启，在布线、后期线缆维护更换的时候不需要拆解整根拖链，只需要打开对应位置的盖板就可以完成线缆的布设与更换，大幅降低现场维护的工作量。从外形尺寸与安装边界来看，

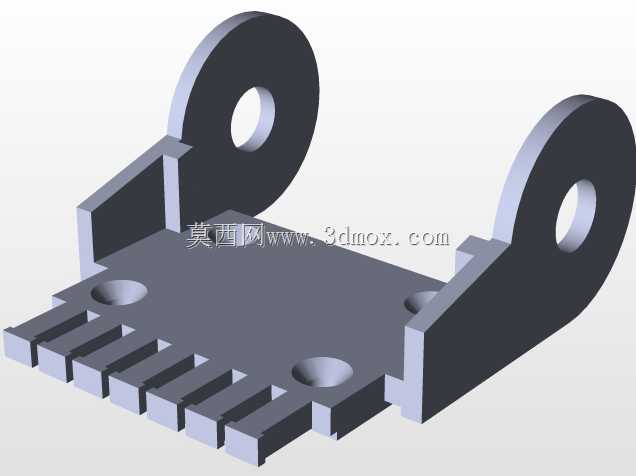

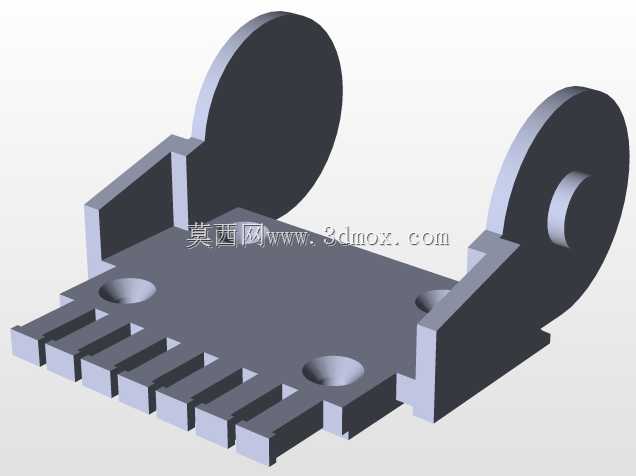

　　这款拖链的内部通腔尺寸为90mm宽、50mm高，外部轮廓尺寸在满足结构强度的前提下做了紧凑化处理，安装时需要在设备的固定端与移动端分别预留对应的安装接口位置，拖链的固定端需要与设备的静止机架牢固连接，移动端与设备的运动部件连接，拖链的下方需要预留足够的承托空间或者加装导向槽，当拖链行程较长时避免拖链下垂幅度过大导致运行抖动、剐蹭。拖链的链板采用了等强度的结构设计，在保证整体抗拉、抗扭强度的前提下，尽可能降低了拖链自身的重量，减少设备运动部件的负载，链节之间的转动间隙经过合理控制，既保证转动灵活无卡滞，也不会因为间隙过大导致运行过程中出现晃动、异响。在实际选型使用时，需要提前核算内部布设的所有线缆、软管的总外径，

　　确保线缆填充率不超过拖链内腔截面积的60%，给线缆预留足够的活动空间，避免拖链弯折时线缆之间相互挤压造成磨损，同时要根据设备的往复运行速度、行程长度确认拖链的最大运行速度是否匹配，这款中规格拖链适用于中等运行速度的工况，能够满足大部分通用工业设备的布线防护需求。拖链的整体结构做了等节距设计，运行过程中与导向槽或者承托面的接触均匀，不会出现局部应力集中的问题，长时间往复运行也不容易出现链节断裂、铰接部位松脱的问题，封闭式的盖板结构能够有效阻挡加工现场的金属切屑、冷却液飞溅进入拖链内部，避免硬质切屑划伤线缆外护套，也能防止冷却液长期腐蚀线缆外层绝缘层，在有少量粉尘、切削液飞溅的机加工车间环境中能够稳定发挥防护作用。
