适配Arduino Nano的嵌入式控制板防护外壳

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754805

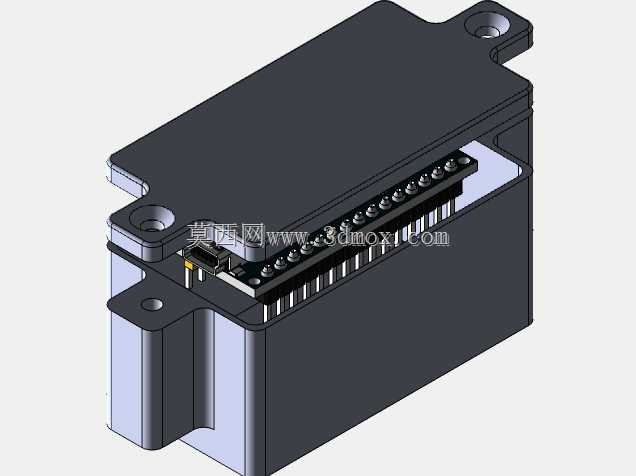

  • 适配Arduino Nano的嵌入式控制板防护外壳

  这款外壳是面向工业控制面板内置Arduino Nano板卡的配套防护结构,主要解决小型嵌入式控制板在设备内部安装时的防护、固定与引脚对位问题,常见应用场景包括小型自动化设备的本地控制单元、实验台架的信号采集节点、小型机电装置的主控模块安装位,这类场景下板卡往往直接暴露在设备腔体内,容易受接线拉扯、积尘、装配剐蹭影响,外壳的存在可以将核心控制板完全包覆,仅预留必要的接口与引脚伸出位,避免装配和运维过程中对板卡贴片元件造成物理损伤。从结构设计来看,外壳采用上下扣合的分体式结构,上盖与下壳通过侧边的定位止口配合,不需要额外螺丝即可实现预固定,止口的配合间隙控制在0.15mm,既保证扣合后不会出现松脱错位,也能在需要检修板卡时徒手拆开,

  不需要借助工具。壳体两侧延伸出带安装孔的固定耳,安装孔直径适配M3规格的固定螺丝,孔位中心距按照常规小型控制模块的安装间距设计,可直接固定在设备内部的安装板、型材槽位或者控制面板的背面预留位,固定耳与壳体主体做了加厚过渡处理,避免螺丝锁紧时出现应力集中导致壳体开裂。壳体内部设置了与Arduino Nano板卡轮廓匹配的定位卡槽,卡槽高度刚好承托板卡底部,板卡放入后不会出现上下窜动,卡槽侧边预留了0.2mm的拔模斜度,方便板卡装入与取出,同时不会因为间隙过大导致板卡在壳体内晃动。针对板卡两侧的排针引脚,壳体对应位置开设有精准的避让槽,槽口宽度刚好匹配排针的整体宽度,排针伸出壳体的高度控制在6mm,既满足外接杜邦线接线的插拔需求,

  也不会因为引脚伸出过长容易受外力弯折。壳体一侧预留了USB接口的避让开口,开口尺寸与Mini USB接口的轮廓匹配,不会出现插接线时与壳体干涉的情况,开口边缘做了R0.5的圆角处理,避免插拔线材时刮伤线材外皮。考虑到嵌入式应用的散热需求,壳体在对应板卡主控芯片、电源芯片的位置没有做全封闭遮挡,而是在上下盖的对应位置预留了微小的散热间隙,间隙宽度控制在0.3mm,既不会让较大的灰尘颗粒直接落到芯片表面,也能保证芯片工作时产生的热量可以通过间隙自然散出,避免封闭壳体内出现热量累积导致板卡工作不稳定。壳体的壁厚统一设置为1.8mm,这个这个厚度在采用常规3D打印或者注塑加工时都能保证足够的结构强度,不会因为壁厚过薄出现受力变形,

  也不会因为壁厚过厚造成材料浪费或者打印时出现缩痕。安装边界方面,壳体整体的最大外轮廓尺寸控制在长52mm、宽28mm、高18mm,固定耳的最外侧宽度为42mm,安装时只需要在安装面上预留60mm*35mm的平面空间即可完成固定,不会占用过多设备内部的安装空间,适合在空间紧凑的小型控制设备内使用。在实际装配过程中,只需要将Arduino Nano板卡对准下壳的定位卡槽放入,确认排针对应到避让槽位置、USB接口对准侧边开口后,将上盖对准止口扣合即可完成板卡的封装,之后通过固定耳上的安装孔将整个模块固定到预设位置,后续接线时可以直接在壳体外侧插接引脚排针与USB线,不需要拆开外壳,大幅降低了现场装配和运维的操作难度。针对不同使用场景的需求,壳体的结构也预留了一定的修改余量,比如如果需要在壳体上加装状态指示灯的导光柱,可以直接在上盖对应板载LED的位置开孔加装,不需要改动整体的扣合与固定结构;如果需要更高的防护等级,也可以在止口位置增加密封胶条,配合固定耳处的减震垫实现更高等级的防尘防护,适配更复杂的工业现场使用环境。
