带通风与接口位的电子设备防护壳体

　　在工业测控、小型嵌入式设备、户外传感节点这类场景里，电子元件的防护壳体从来不是简单的容器，它需要同时兼顾元件固定、接口适配、散热通风、环境防护多重需求，这款壳体的设计正是围绕这些实际工程痛点展开。从实际使用场景来看，这类壳体常被用在车间工位的小型数据采集终端、户外环境监测节点、桌面型实验控制模块上，既要能把核心电路板、显示模块、操作元件规整收纳，又要能在有少量溅水、粉尘的工况下给内部元件提供基础防护，同时不能因为全密封设计导致内部元件积热，影响长期运行稳定性。

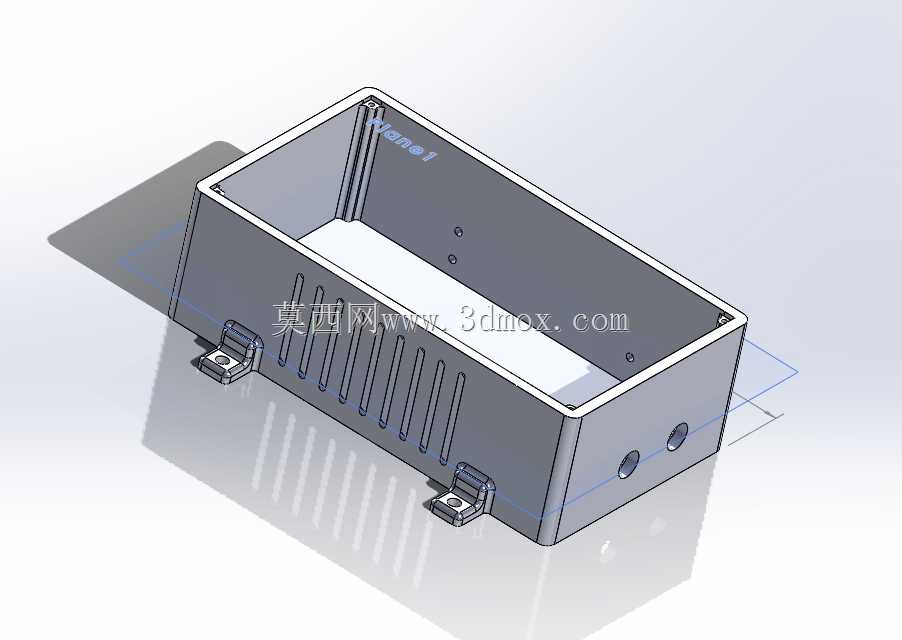

　　设计上首先考虑的是安装适配性，壳体两侧伸出的带孔安装耳，是预留的整机固定位，安装孔的位置避开了内部电路板的布线区域，不管是用螺丝固定在设备机架、墙面安装板还是桌面支架上，都不会出现螺丝顶到内部元件的问题，安装耳的厚度做了加厚处理，能承受常规安装时的锁紧力，不会因为反复拆装出现开裂。壳体侧面的两个圆形开孔，是预留的电源、信号线缆穿入位，孔径刚好适配常规的航空插头或者防水格兰头，安装时不需要二次扩孔，能直接匹配常用的线缆固定件，减少现场加工的工作量。

　　壳体侧壁的长条状通风槽是经过角度设计的，并不是垂直贯通的直槽，槽道带有一定的倾斜角度，这样既能保证空气可以在壳体内外形成流通路径，带走电路板、电源模块工作时产生的热量，不管是自然对流散热还是搭配小型风扇做强制风冷，气流都能顺着槽道顺利穿过腔体，同时倾斜的槽道可以阻挡大部分垂直落下的溅水、飘落的粉尘直接进入壳体内部，满足基础的户外或车间环境防护要求，不需要额外做密封垫就能应对日常的少量淋水、浮尘工况。

　　内部的结构设计也完全贴合电子元件的安装需求，壳体内壁预留了多组凸台和卡槽，既可以用螺丝直接固定标准尺寸的PCB电路板，也能通过卡槽快速卡装电路板，不需要额外做固定支架，减少装配工序。盖子部分的结构做了针对性的功能分区，预留的标准摇臂开关安装槽，可以直接卡装常用的小型船型开关，不需要额外开孔固定；三位数码管的显示窗口位做了下沉设计，既能让显示面和盖子外表面基本齐平，避免突出的显示管被磕碰损坏，也能在窗口处粘贴透明防护片，阻挡灰尘落到显示面上；电位计的安装位预留了旋钮伸出的孔洞，装配后旋钮可以直接露出在壳体外，方便现场调试参数。

　　从安装边界来看，壳体的整体外形是规整的长方体，没有突出的异形结构，不管是嵌入到设备面板里还是独立外置安装，都能很好地适配安装空间，内部腔体的净尺寸刚好容纳常规的三位数码管显示板、小型电源模块、控制电路板，不会因为腔体过大浪费安装空间，也不会因为尺寸过小导致元件拥挤、布线困难。壳体的边角做了小圆弧过渡，既避免了锐边在装配时划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力，即使在搬运、安装过程中出现轻微磕碰，也不容易出现边角开裂的问题。

　　在实际选型使用时，这类壳体不需要做过多的二次加工，所有常用的接口、操作元件安装位都已经预留完成，结构设计人员只需要根据自身的电路尺寸确认腔体适配性，就可以直接用来组装成品设备，能大幅缩短小型电子设备的结构开发周期，减少定制外壳的开模成本，尤其适合小批量生产的工业控制类小型设备、实验类电子装置使用。
