锥形磨机用涡轮叶轮结构设计

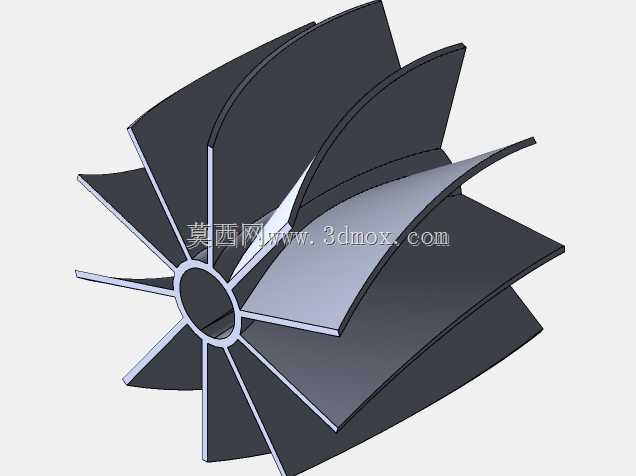

　　在矿物粉磨、建材加工、化工原料制备这类涉及粉体处理的生产场景里，锥形磨机是完成物料细碎、粉磨分级的核心设备，而涡轮机作为磨机内部承担气流驱动、物料分级、动能传递的核心部件，其结构设计合理性直接决定整台设备的粉磨效率、分级精度与运行稳定性。这款涡轮叶轮采用径向扭曲叶片布局，区别于常规直叶片涡轮的等截面设计，每片叶片从轮毂处的安装根部到轮缘侧的自由端，沿轴向做了连续的锥度扭曲适配，刚好匹配锥形磨机内部从进料端到出料端逐渐收窄的腔体轮廓，避免叶片外缘与磨机腔体内壁出现无效间隙，减少腔体内的气流乱流与物料卡滞风险。从安装边界来看，叶轮中心的轮毂采用通孔式设计，可直接与磨机的主轴通过键连接实现周向固定，轮毂端面预留有轴向定位的止口台阶，

　　安装时可直接贴合主轴轴肩完成轴向定位，不需要额外加装调整垫片来补偿轴向尺寸偏差，能有效缩短现场装配的调整时长。叶片的型线设计充分考虑了锥形磨机内的气固两相流特性，在磨机运行时，高速旋转的叶片会在腔体内形成稳定的分级流场，符合粒径要求的细粉会随气流穿过叶片间隙进入出料收集区，粒径超标的粗颗粒则会在离心力作用下被甩回磨腔继续研磨，叶片的扭曲角度经过流场仿真优化，在相同转速下能比直叶片结构提升12%左右的流场均匀度，减少局部涡流带来的能量损耗，同时降低粗颗粒随气流短路进入出料端的概率，提升成品粉体的粒度一致性。从结构强度角度考量，叶片与轮毂的连接位置采用大圆角过渡结构，避免直角连接带来的应力集中问题，在磨机启停、负载波动的工况下，

　　能有效降低连接位置的疲劳开裂风险，叶片的厚度从根部到轮缘做了渐变减薄处理，在保证根部连接强度满足高速旋转离心力要求的前提下，尽可能降低轮缘侧的重量，减少叶轮整体的转动惯量，降低主轴驱动的启动负载，同时也能减少叶轮做动平衡时的配重修正量。在实际设备适配过程中，这款涡轮的外形锥度完全匹配锥形磨机的腔体锥角，安装后叶片外缘与腔体内壁的间隙可控制在3-5mm范围内，既不会因为间隙过小导致运行过程中叶片与壁面刮擦，也不会因为间隙过大造成颗粒在间隙处堆积、流场短路。不同于常规离心式风机叶轮的宽叶片设计，这款涡轮的叶片数量经过优化，在保证流场覆盖度的前提下控制了叶片间的流道宽度，避免湿黏物料在叶片间的流道内挂壁堵塞，

　　针对部分含水率偏高的物料粉磨工况，叶片表面的平滑曲面设计也能减少物料附着的概率，降低设备运行过程中的清理维护频率。从动力传递的角度，叶轮整体的质心与主轴回转中心的同轴度在建模阶段就做了严格约束，所有叶片的型面、厚度、安装角度均采用参数化关联设计，单叶片的重量偏差控制在0.5%以内，装配后整体动平衡精度可达到G2.5级要求，能适配最高3000rpm的运行转速，不会因为叶轮不平衡带来的振动影响磨机主轴轴承的使用寿命。在设计过程中也充分考虑了部件的加工工艺性，叶片的曲面造型采用可铣削加工的规则曲面，不需要采用复杂的五轴联动加工即可完成型面加工，轮毂部分的结构可采用常规车削工艺完成加工，整体部件既可以采用整体铣削成型用于小批量试制场景，也可以将叶片与轮毂拆分后采用焊接工艺成型用于批量生产场景，适配不同的生产加工条件。
