立式光固化DLP树脂3D打印设备结构

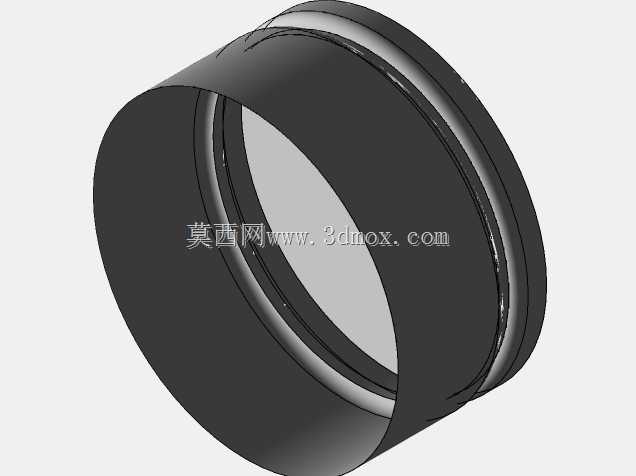

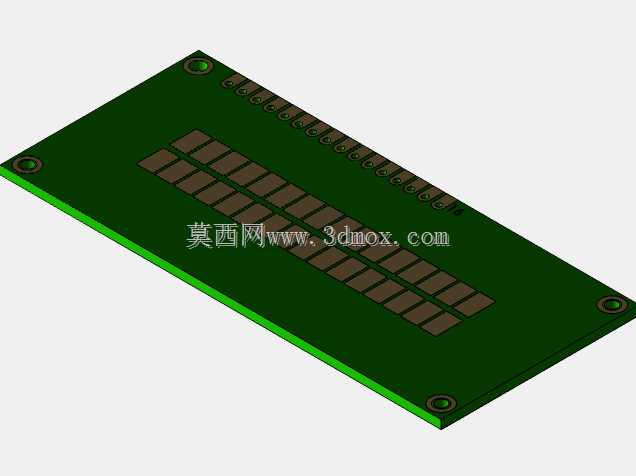

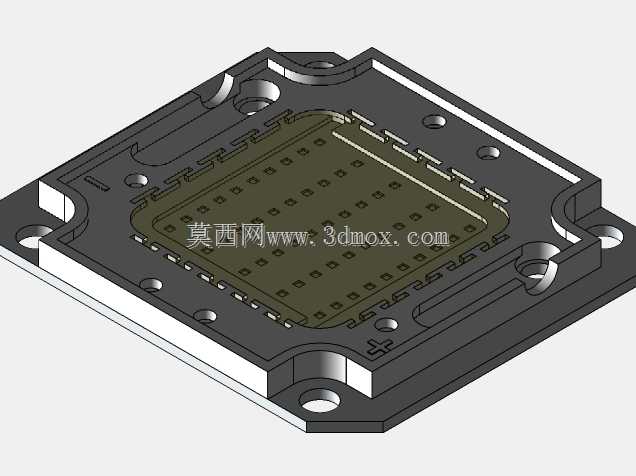

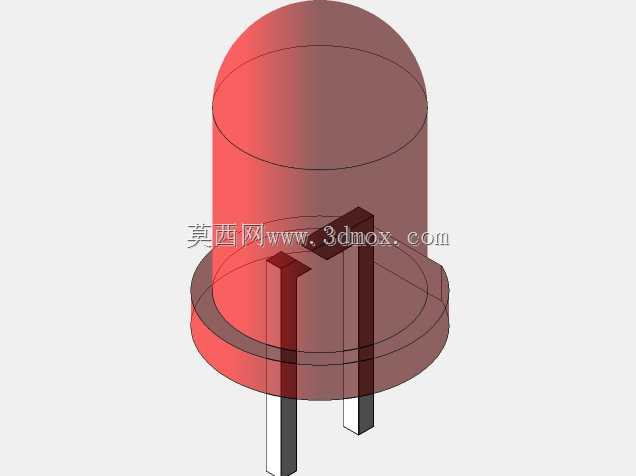

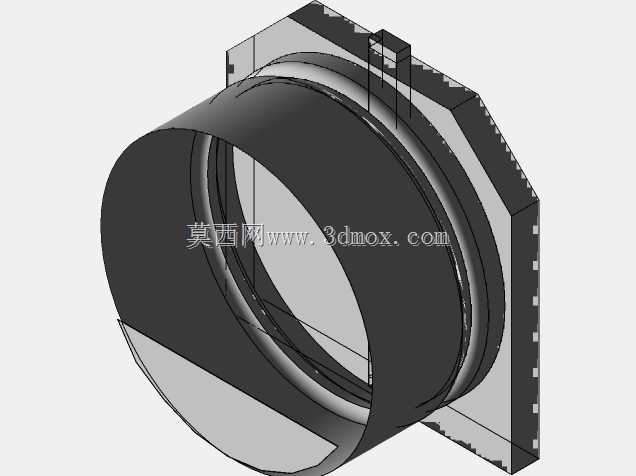

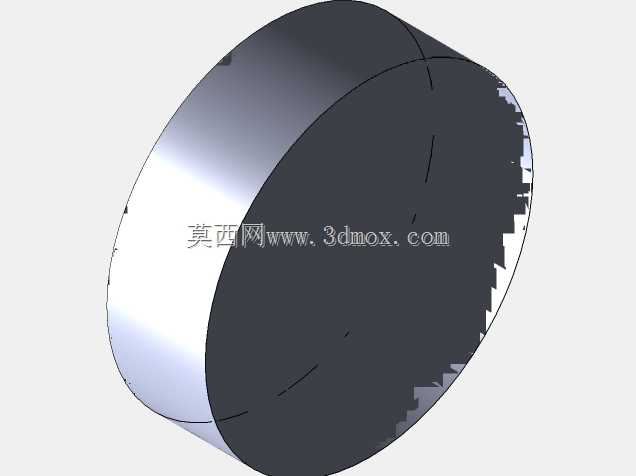

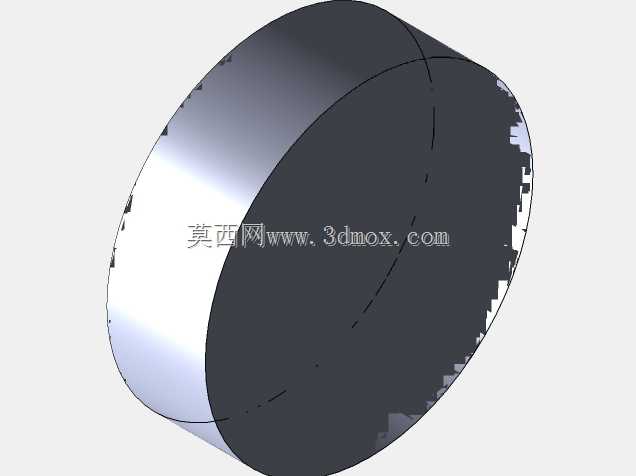

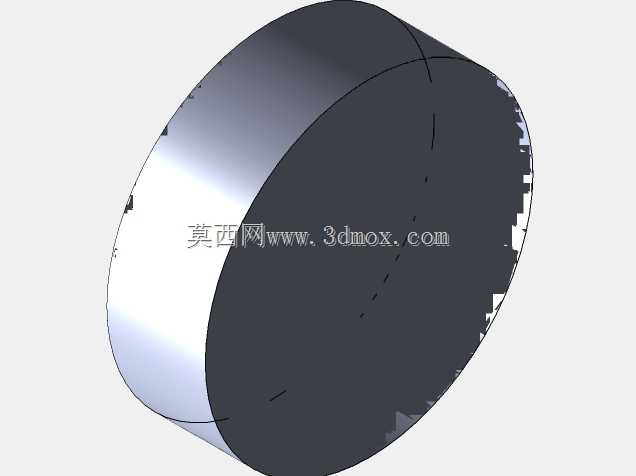

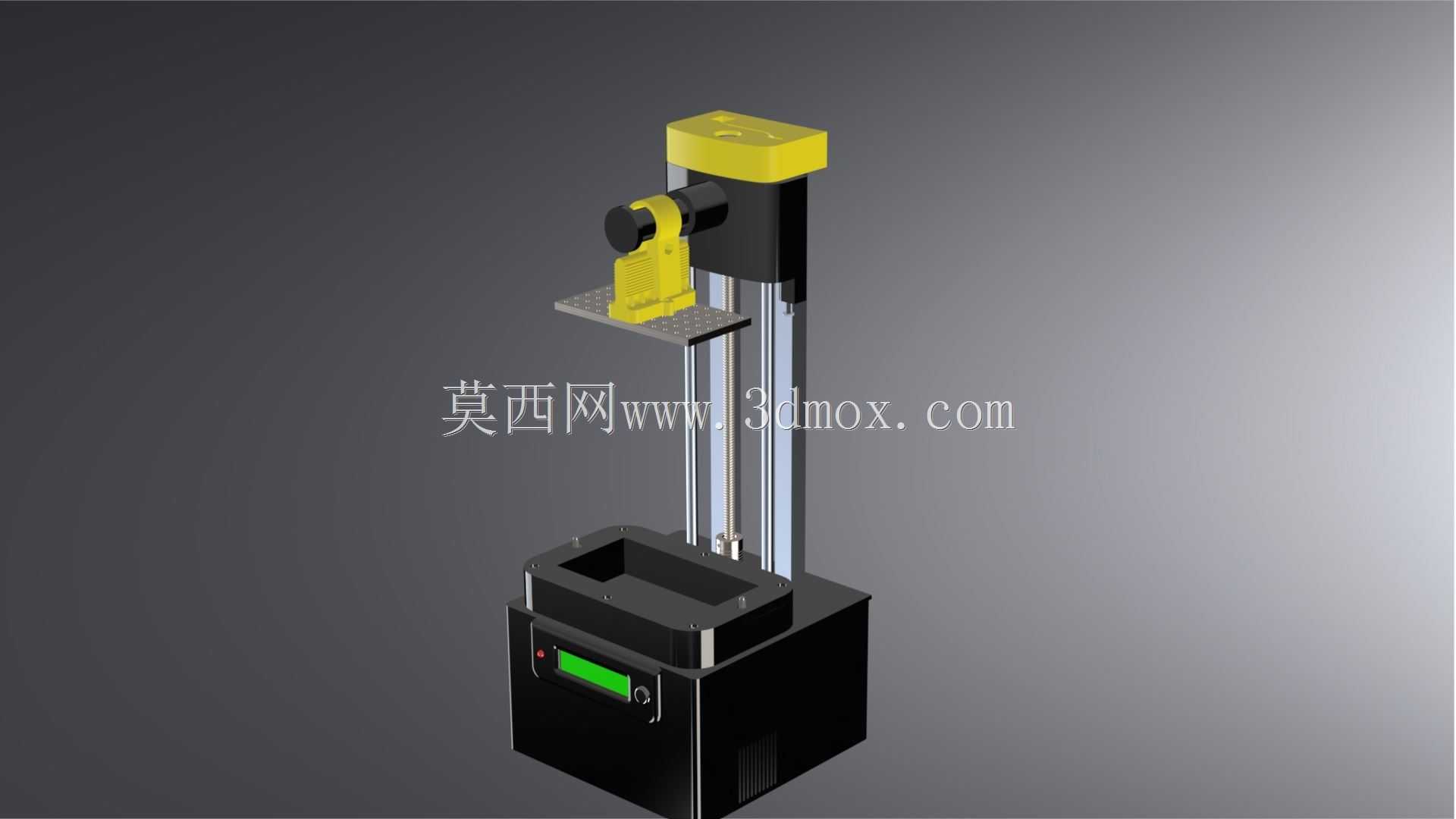

　　桌面级光固化增材设备的结构设计，核心围绕小批量精密制件的成型需求展开，这款立式DLP光固化设备的成型腔采用圆柱式密封布局，区别于常见的方形槽结构，圆柱型料槽的内壁弧度更利于减少树脂残留挂壁，清理时可顺着弧面刮除余料，大幅降低光敏树脂的浪费。设备的光源组件布置在成型平台下方，采用UV-LED阵列作为固化光源，光路经过匀光处理后投射到离型膜底部，每一层固化的曝光区域可覆盖整个圆柱成型截面，无需做XY方向的光源移动，成型过程中仅Z轴做升降运动，运动结构更简单，传动误差更容易控制。

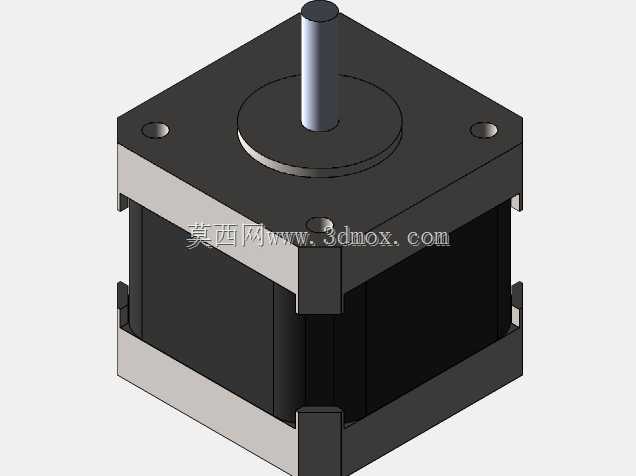

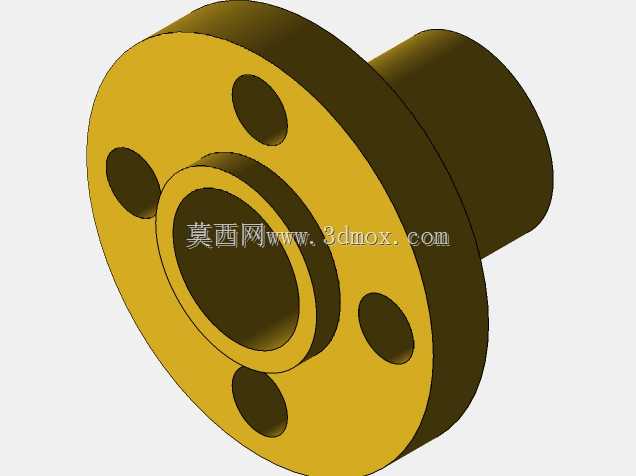

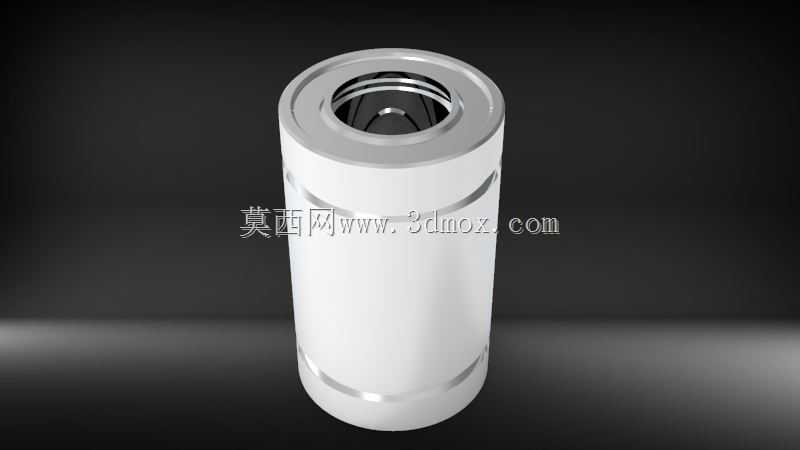

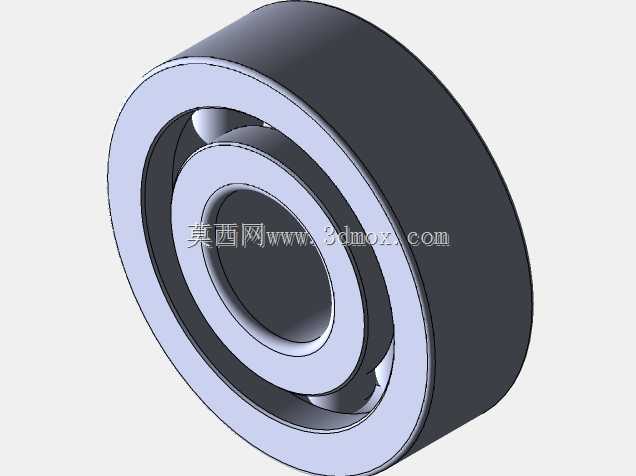

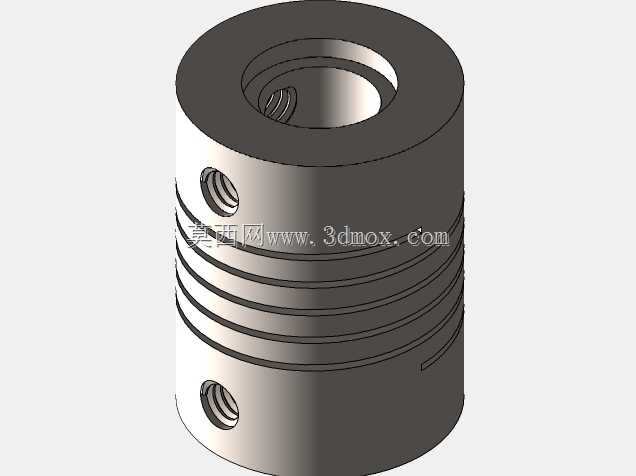

　　从实际应用场景来看，这类设备多用于手板打样、牙科义齿加工、珠宝蜡模制作以及小型精密结构件的试制，圆柱成型腔的直径可覆盖常规小尺寸制件的最大轮廓，高度方向的行程可满足叠层打印多个小零件的需求，适合工作室、小型加工坊以及研发部门的日常打样使用。设备的Z轴传动采用精密丝杆搭配直线轴承的组合，丝杆的导程选用小导程规格，每一层的升降步距可控制在微米级，保证层厚均匀，避免层纹过深影响制件表面质量；直线轴承与光轴的配合间隙经过预压调整，升降过程中不会出现偏摆，保证成型平台始终与离型膜保持平行，避免局部固化不完全或者层间错位的问题。

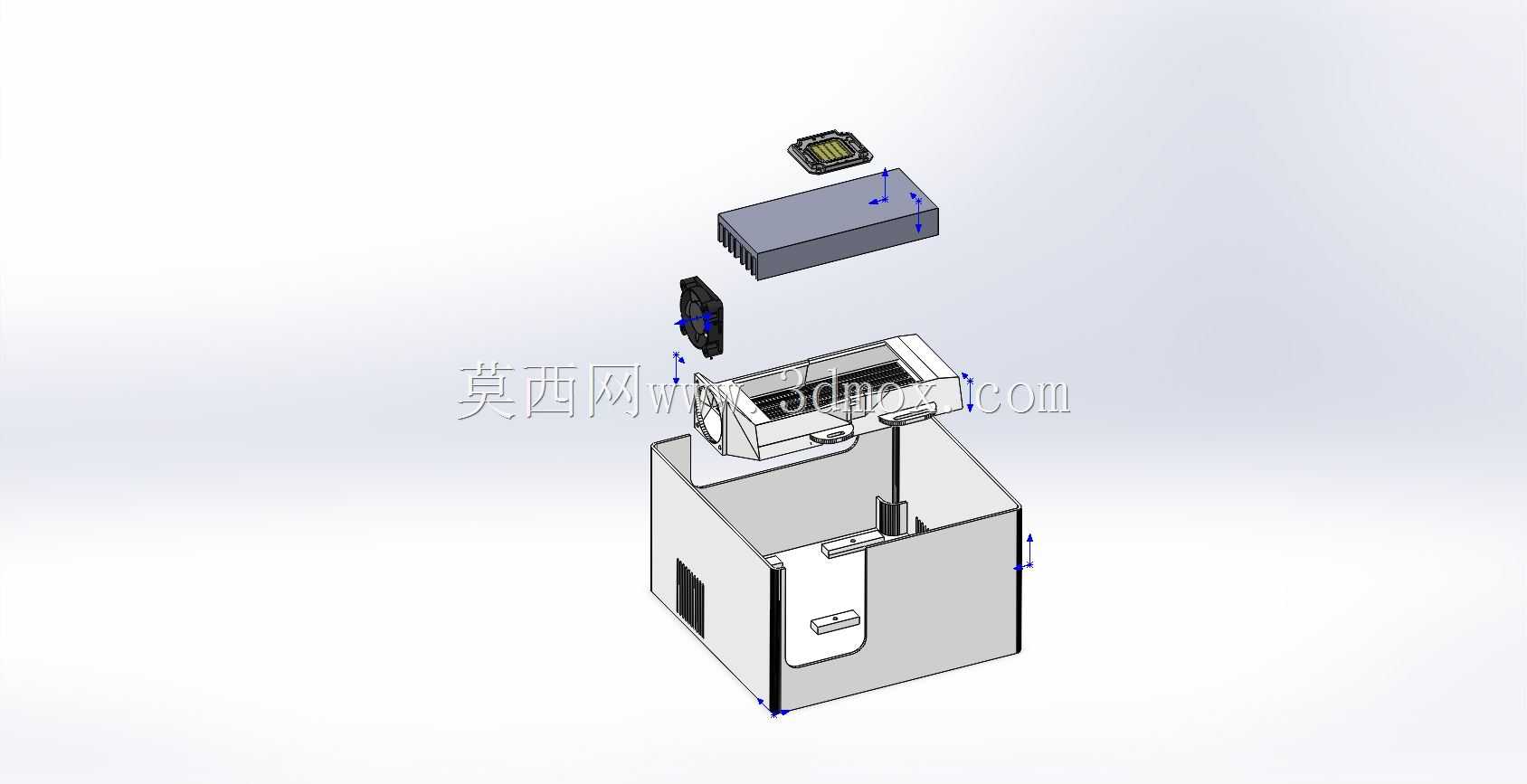

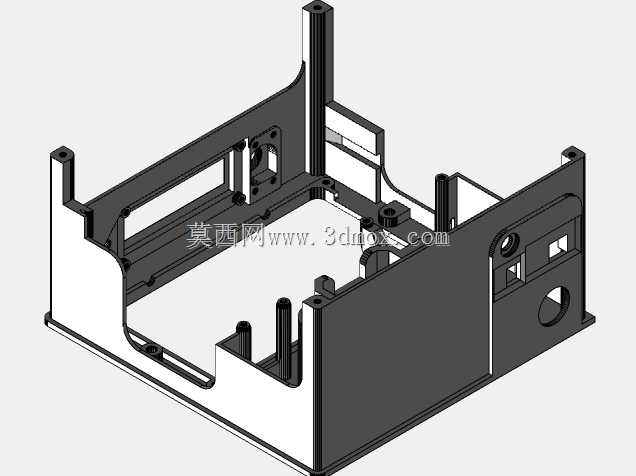

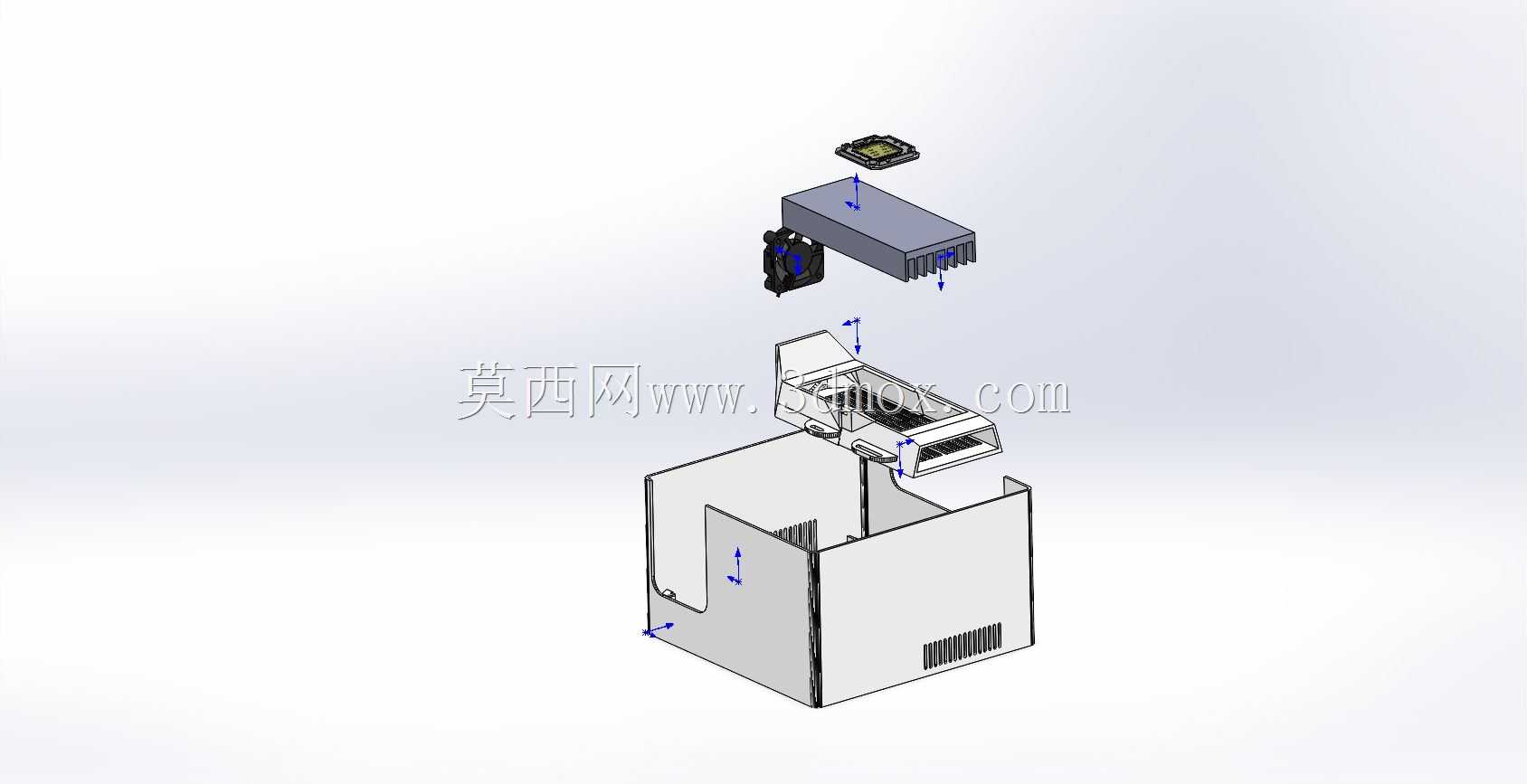

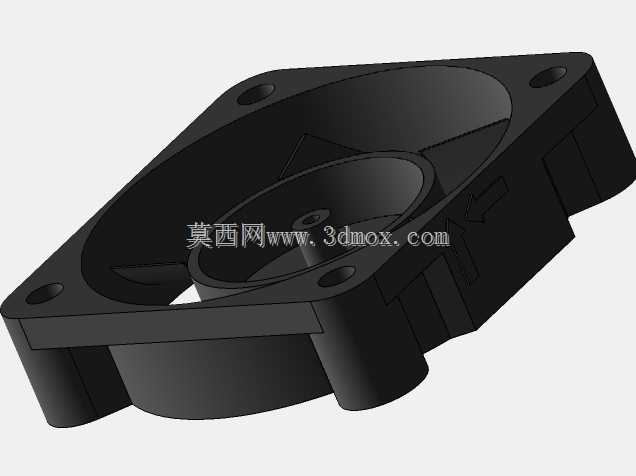

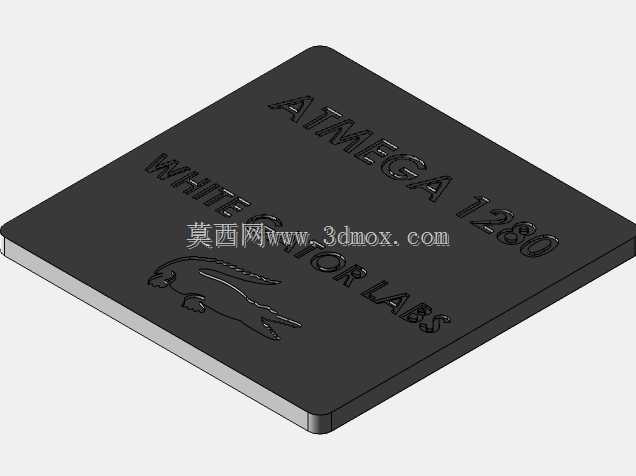

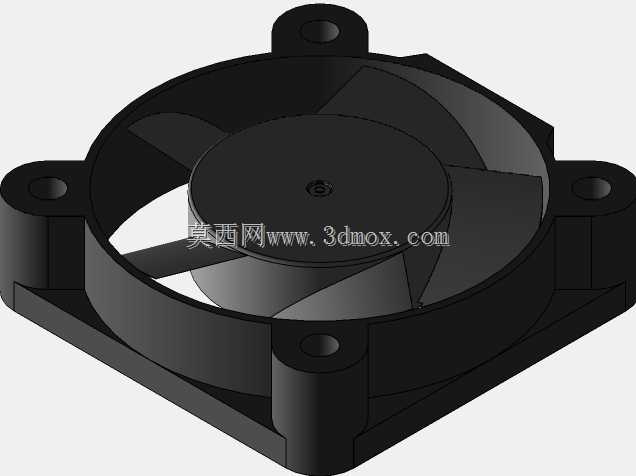

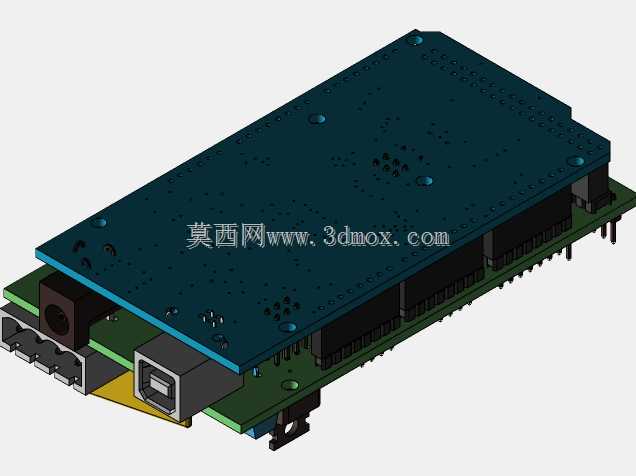

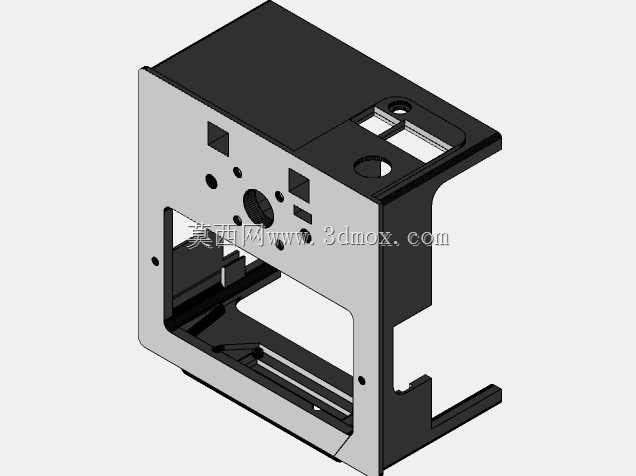

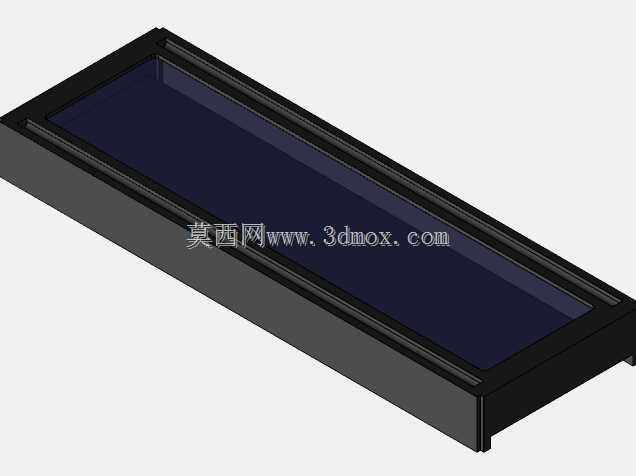

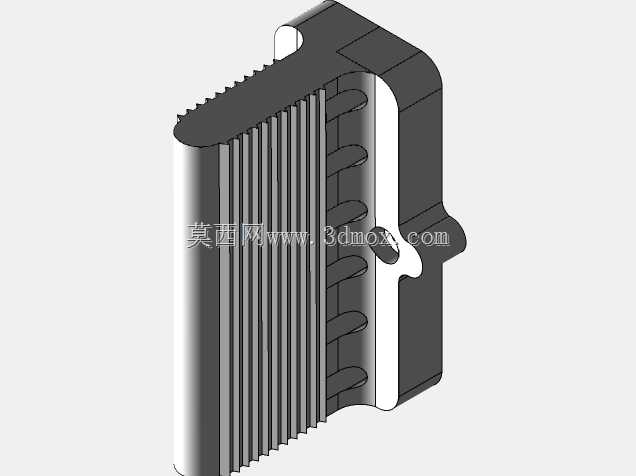

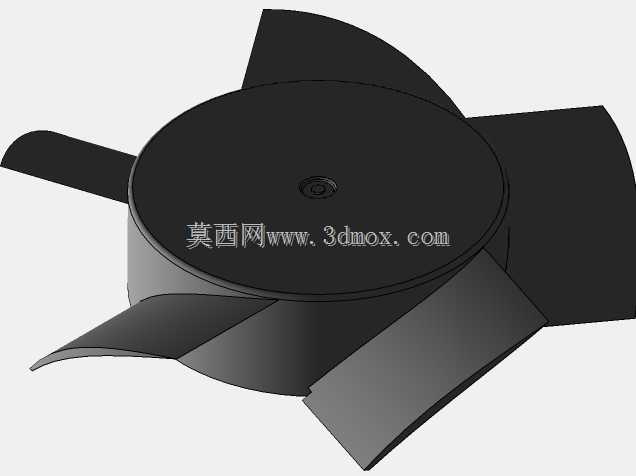

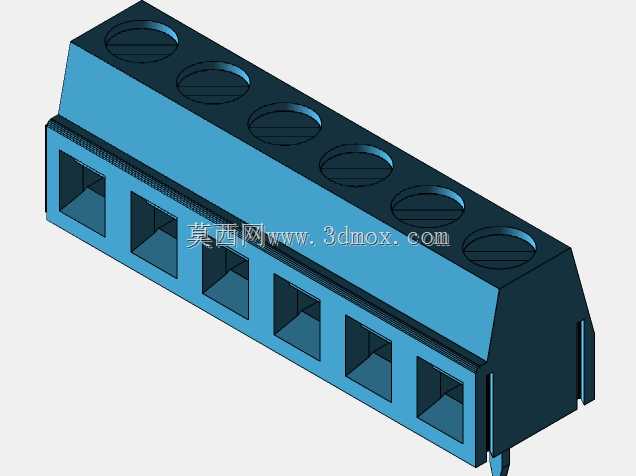

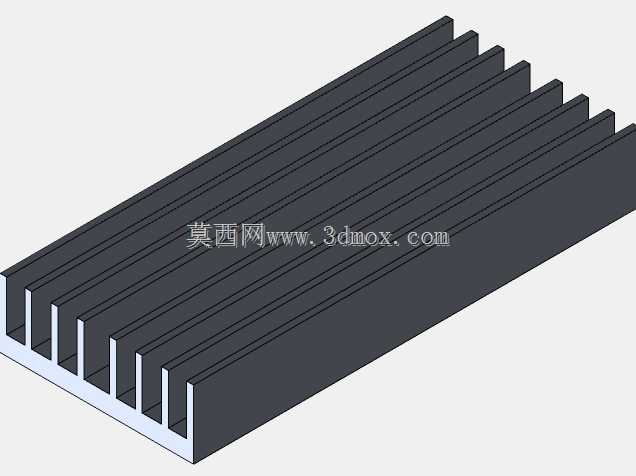

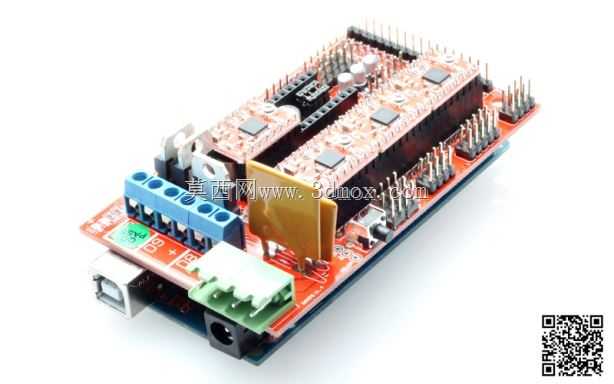

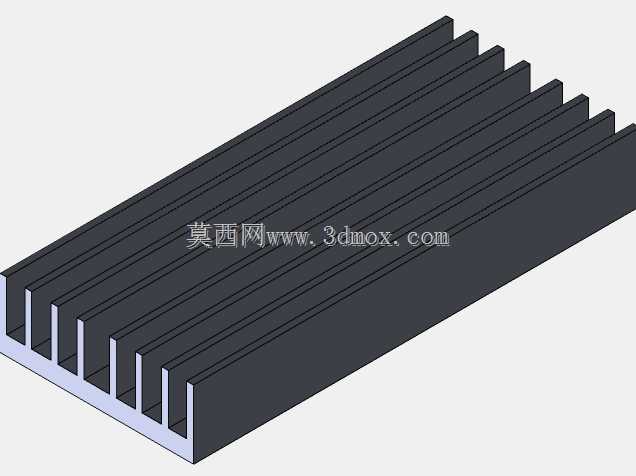

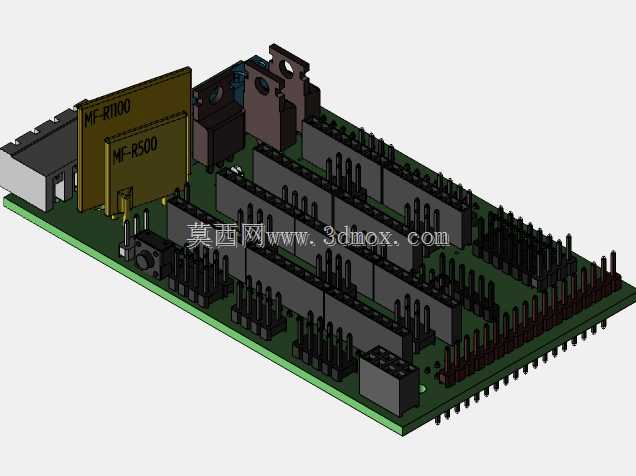

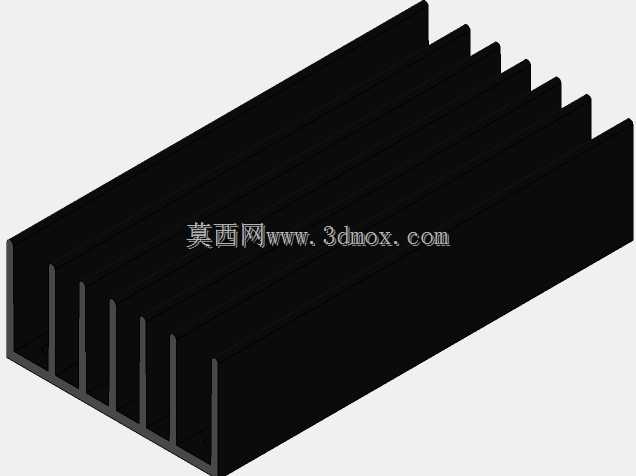

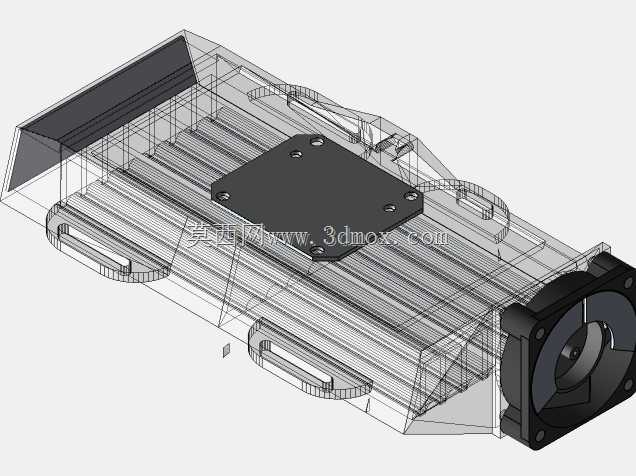

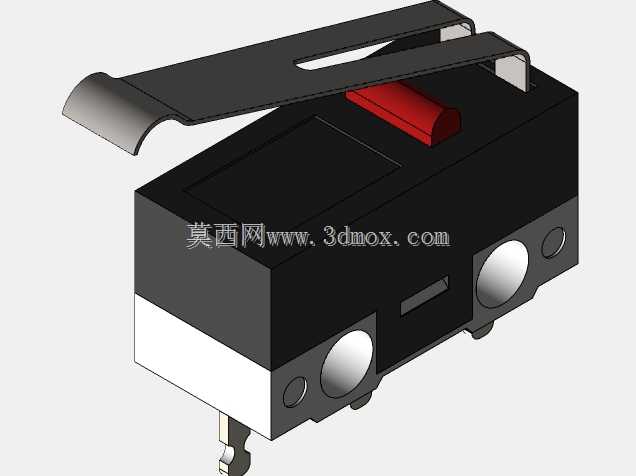

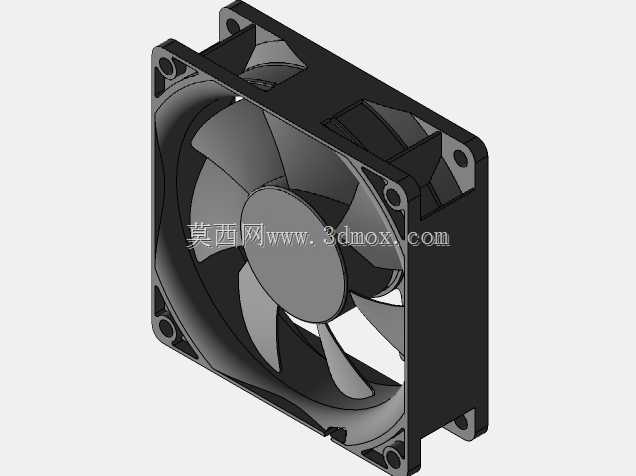

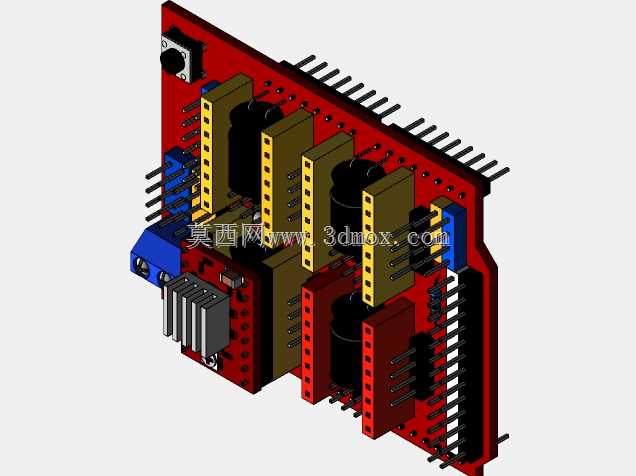

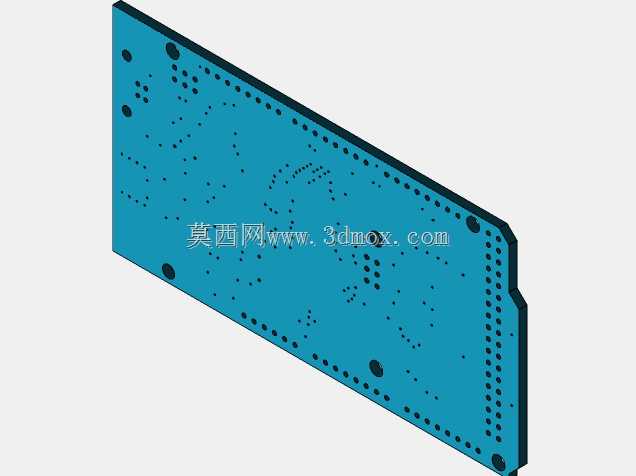

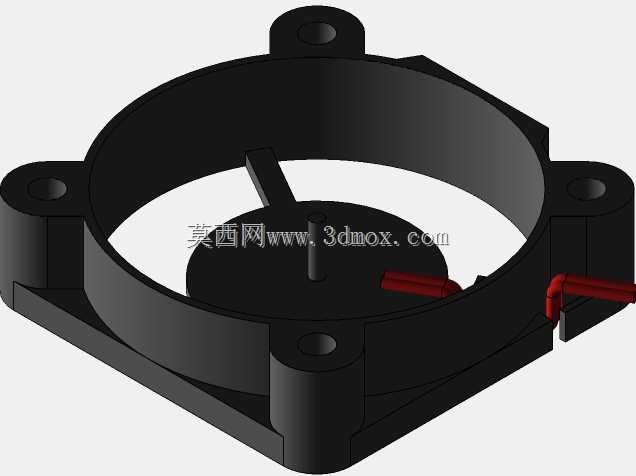

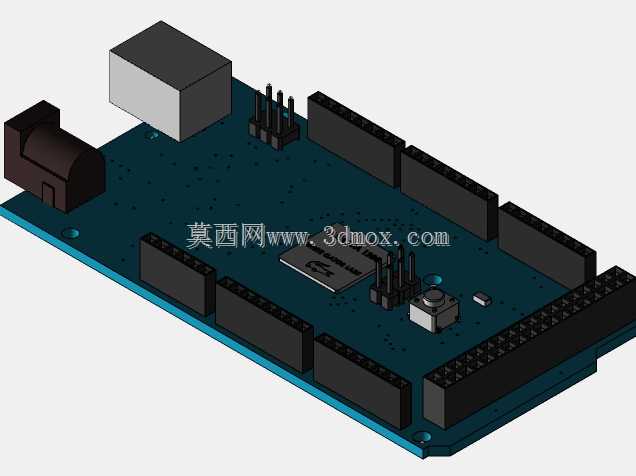

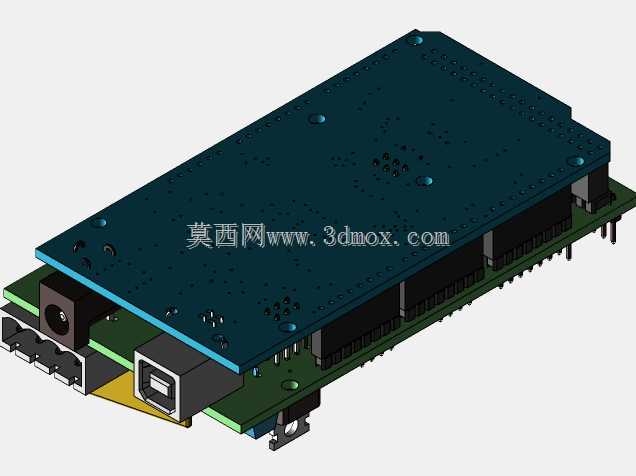

　　设计时将控制电路、散热组件都布置在成型腔的下方底座内，与上方的树脂区域完全隔离，避免树脂渗漏损坏电路，同时散热风道采用下进上出的布局，UV-LED工作时产生的热量可通过风道快速排出，不会传导到料槽区域导致树脂提前固化。料槽采用快拆结构设计，更换不同材质树脂时，可直接拆下料槽做彻底清理，无需挪动Z轴和成型平台，重新安装后仅需做一次Z轴零点校准即可继续打印，校准结构采用硬限位加微调旋钮的组合，零点重复定位精度可控制在0.02mm以内，满足高精度打印的定位要求。

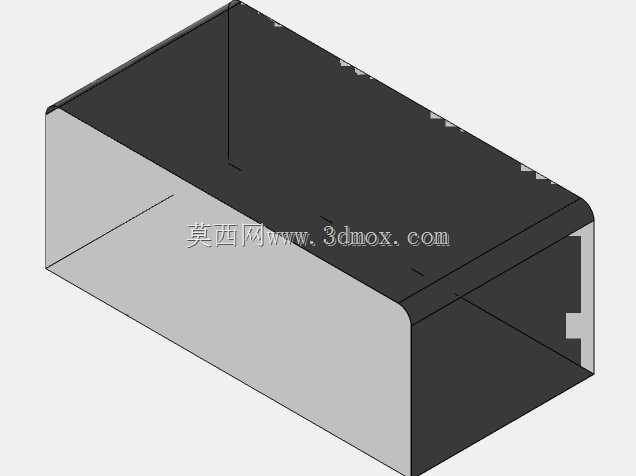

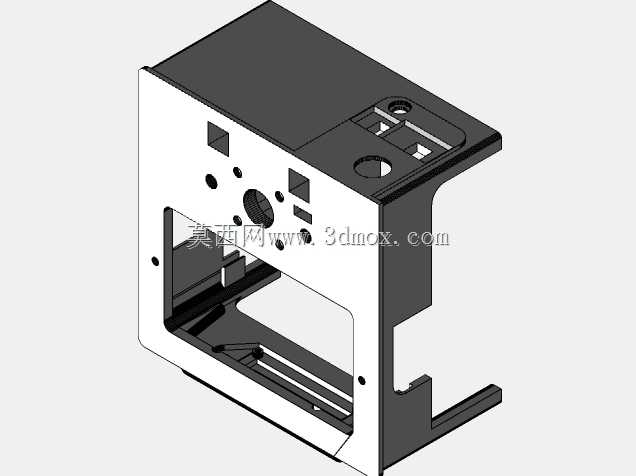

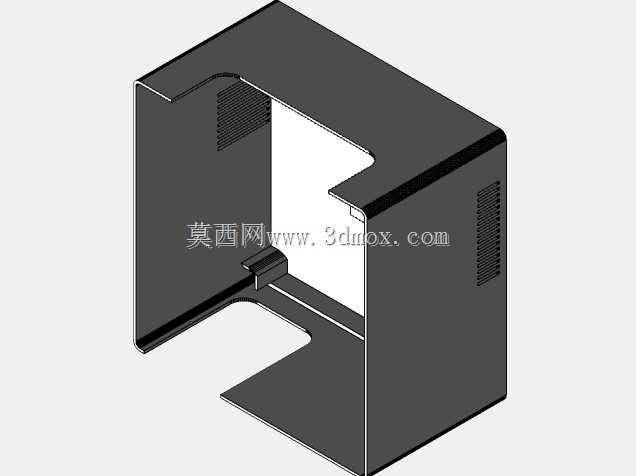

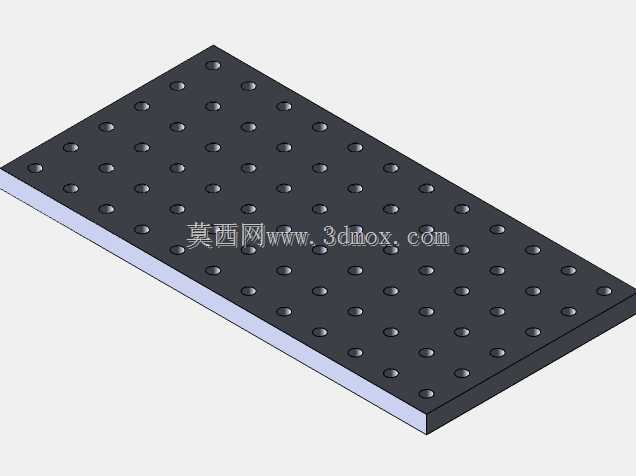

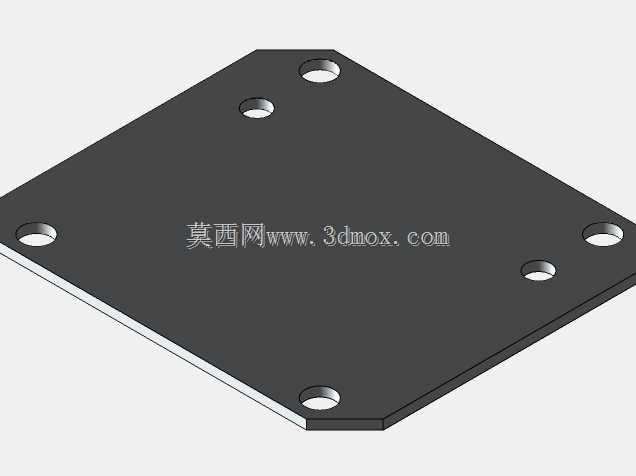

　　成型平台采用铝合金材质做表面氧化处理，平台表面做细微的喷砂纹理，增加固化后首层树脂的附着力，避免打印过程中制件脱落；平台的安装采用卡扣式快装结构，打印完成后可直接拆下平台做后处理，无需调整Z轴位置。设备的外壳采用圆柱式包裹设计，一方面可阻挡外界环境光进入成型腔，避免杂光导致的树脂额外固化，另一方面圆柱外壳的结构强度更高，可减少Z轴高速升降时产生的共振，进一步提升打印稳定性。

　　从安装边界来看，这款设备的整体占地仅为同成型尺寸方形设备的70%左右，圆柱外形没有突出的边角，放置在桌面时不会占用过多操作空间，设备的进线接口、电源开关都布置在底座后侧，接线后不会影响正面的操作区域；料槽的最大容量可满足连续8小时以上的打印需求，无需中途添加树脂，适合无人值守的长时间打印作业。设计时还考虑了树脂的避光存储需求，料槽配备密封上盖，设备长时间不使用时可盖上上盖，避免树脂长时间暴露在环境光中出现变质，同时减少树脂中稀释剂的挥发，降低车间内的异味浓度。

　　在功能细节上，设备的离型膜采用张紧结构固定，使用一段时间后离型膜松弛时，可通过周边的张紧螺丝调整膜面张紧度，无需整体更换料槽组件，降低后期使用成本；Z轴的运动速度可根据不同树脂的固化特性做分段调整，剥离层时慢速上升，回程时快速下降，兼顾打印成功率和打印效率。整个设备的结构没有复杂的传动组件，日常维护仅需定期给Z轴丝杆添加润滑脂、清理散热风道的灰尘即可，维护难度低，对操作人员的技术要求不高，适合非专业设备维护人员的日常使用。
