适配行星齿轮减速电机的罗孚结构行走轮

　　做小型移动机器人、桌面级AGV或者教育类移动平台开发的时候，行走轮的选型和适配一直是容易踩坑的环节，很多现成的成品轮要么安装接口和常用的行星齿轮箱输出轴不匹配，要么轮面摩擦力不够、轮体刚性不足，跑起来容易打滑或者出现径向跳动，影响整机的行走精度。这款罗孚结构的行走轮，就是针对这类小型直流减速驱动场景做的适配设计，专门对接带行星齿轮箱的直流电机输出端，不需要额外做转接法兰就能直接安装，省掉了很多二次加工转接件的麻烦。

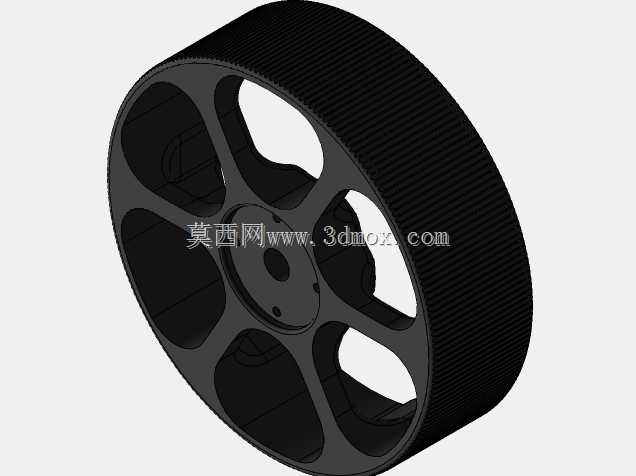

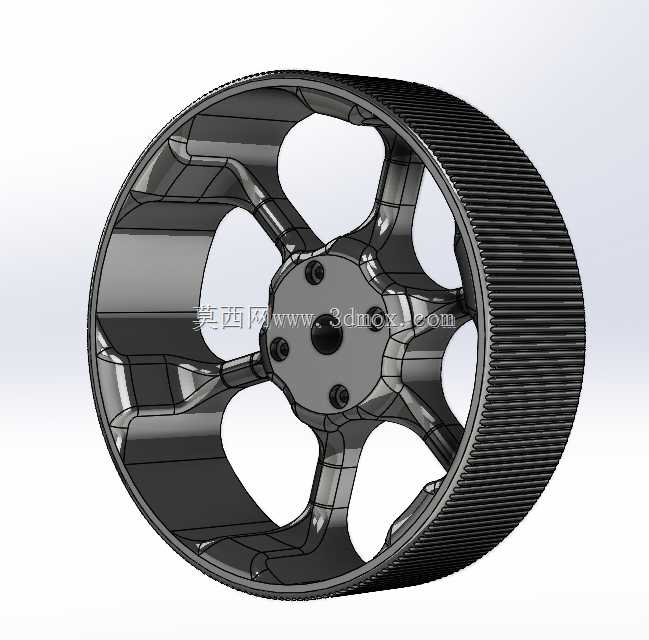

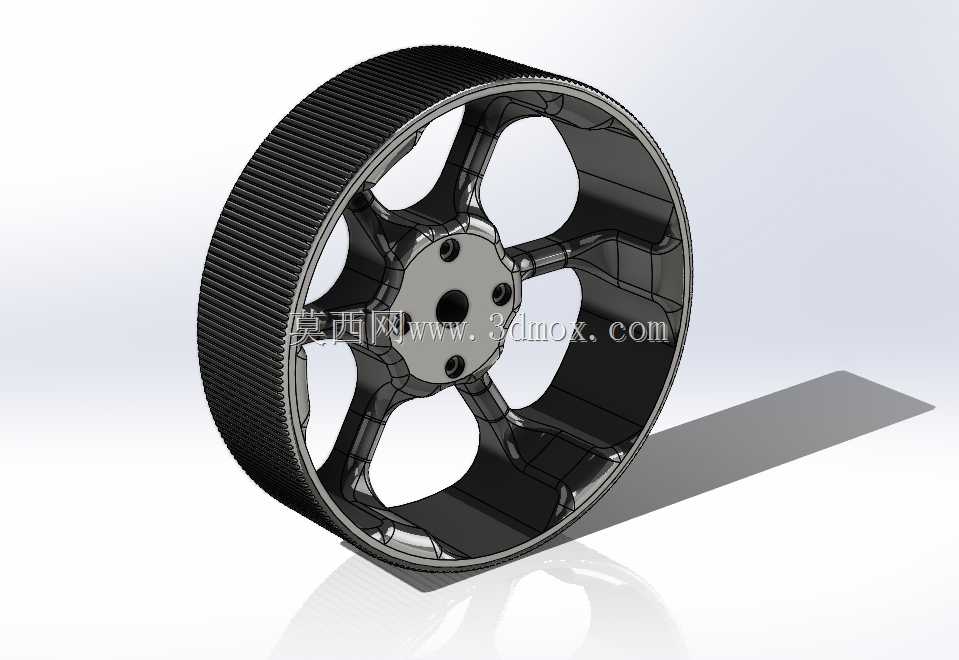

　　从结构设计来看，轮体采用了五辐式的镂空支撑结构，不是那种实心轮的笨重设计，辐条的受力角度做了优化，每根辐条从轮毂安装位向外延伸到轮辋内壁的时候，都做了圆弧过渡的加强处理，避免应力集中在辐条和轮辋的连接位置，就算是遇到小台阶或者路面轻微冲击的时候，应力也能顺着圆弧面分散开，不会出现辐条断裂的问题。轮毂部分做了沉头安装孔位，安装螺丝锁紧之后螺丝头不会突出轮毂端面，避免和电机端盖或者安装支架产生干涉，中心的轴孔匹配行星齿轮箱常用的输出轴直径，孔位周边做了加厚处理，锁紧的时候不会因为螺丝压紧力导致轮毂开裂。轮面部分做了细密的周向滚花纹理，不是光滑的圆柱面，接触地面的时候能提供足够的静摩擦力，不管是在木质桌面、PVC地坪还是轻微粗糙的水泥面上行走，都不容易出现打滑空转的情况，滚花的齿高做的比较浅，不会因为齿纹过深导致行走的时候出现明显的颠簸感，兼顾了抓地力和平稳性。

　　尺寸边界上，这款轮的外径控制在135mm，轮体宽度50mm，这个尺寸刚好适配12V-24V区间的小型行星减速直流电机，对应的单轮负载能力能覆盖5kg以内的小型移动设备，安装的时候只需要注意轮毂端面和电机输出轴的轴向定位，保证轮体和电机安装面的垂直度，就能避免轮体转动的时候出现偏摆。轮辋的内壁和辐条之间的连接位置做了均匀的壁厚处理，整个轮体适合3D打印制作，打印的时候不需要额外加支撑结构，辐条的镂空角度刚好能让打印过程中悬垂部分的自支撑角度满足FDM打印的要求，不管是做结构验证打样，还是小批量制作功能样机，都能直接打印使用，不需要做太多的打印参数调整。

　　实际应用场景里，这类行走轮除了用在小型移动机器人上，还能适配桌面级的小型输送线从动轮、教育类竞赛机器人的行走机构、甚至是小型电动模型的驱动轮，因为安装接口是通用的行星减速电机接口，只要电机的输出轴尺寸和安装孔位匹配，就能直接替换使用。和市面上常见的橡胶包覆轮比起来，这款一体结构的轮体没有橡胶层脱胶的风险，长时间使用不会出现轮面老化开裂的问题，整体刚性更好，启停的时候不会因为橡胶层的弹性形变导致位置误差，对于需要做精准行走定位的小型设备来说，这种刚性轮体的定位表现要比软胶轮更稳定。设计的时候也考虑了安装容错空间，轮毂上的安装孔做了轻微的让位间隙，就算电机端的安装孔位有0.1-0.2mm的位置误差，也能顺利对准锁紧，不会出现孔位对不上装不上的问题，对于做样机开发的工程师来说，这种容错设计能减少很多装配时候的调试工作量。轮体的动平衡也做了对应的优化，五辐结构是均匀对称分布的，转动的时候质量分布均匀，就算是在较高转速下行走，也不会出现明显的振动，不会因为轮体本身的不平衡导致电机轴承受额外的径向力，能延长减速电机的使用寿命。
