六通道磁吸对位弹簧顶针连接器

　　这套六通道磁吸对位连接器主要面向需要频繁插拔、盲插对位和快速维护的小型电气连接场景，常见于手持检测设备、充电底座、模块化仪器、可更换功能模组以及台架测试治具中。与普通螺纹或卡扣式圆形接头相比，它依靠端面磁体形成吸合导向，操作者不需要精确对准键槽，只要让两端靠近，金属外圈和内孔即可在磁力作用下自动找正，六根弹簧探针同步接触，完成电源或信号通路的建立。

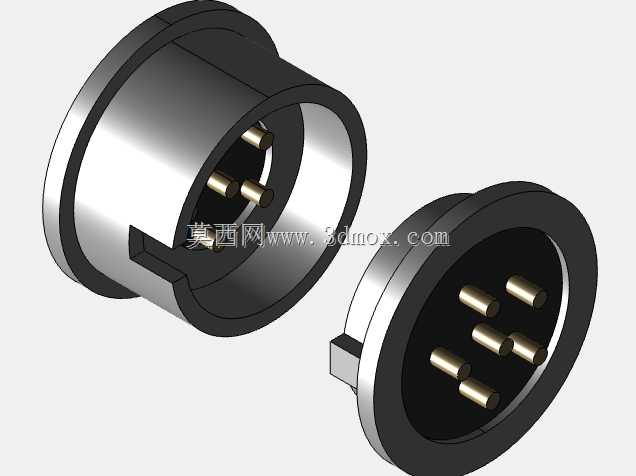

　　从结构上看，模型由插座端和插头端两部分组成。两端均采用带法兰边的圆筒外形，法兰盘用于限制轴向插入深度，也为外壳固定提供贴合面。外侧圆柱面可作为安装导向面，在面板开孔或塑胶壳体中装配时，能够通过圆柱配合控制径向晃动；侧边保留的小凸块可承担防转定位作用，防止连接器在吸合后受线材扭转而发生周向旋转。该防转特征虽然尺寸不大，但在多针信号连接中很关键，它能避免触点错位，也能让磁吸外圈在反复贴合时保持稳定姿态。

　　触点部分采用六根PogoPin弹簧顶针，端面呈圆形针状分布。探针布置在黑色绝缘基座内，基座与金属外壳之间形成明确的绝缘隔离，金属外圈主要承担磁吸、导向和机械保护功能，不参与导电。这样的布局有利于把电源针与信号针分开规划，实际布线时可根据电流大小选择中心针或外圈针作为供电触点，其余针位用于检测、使能、通信或识别信号。弹簧探针的压缩行程可以吸收端面加工误差、壳体装配误差以及轻微振动带来的间隙变化，使接触压力保持在较稳定范围内。

　　设计思路上，该接头没有采用复杂的锁扣机构，而是把连接可靠性分解为三个层次：第一层是圆筒内外壁的粗导向，负责限制大角度偏斜；第二层是环形磁吸区域的自动吸合，负责把两端拉到同轴位置；第三层是弹簧探针的弹性补偿，负责保证微小偏差下的电气接触。三者配合后，用户在单手操作、视线受限或设备背面插接时，也能较顺畅地完成连接。对于需要每天多次拆装的设备，这种方式能明显降低插针弯折、孔位磨损和反插风险。

　　外形边界方面，公母两端均为短圆柱加法兰的结构，轴向长度紧凑，适合嵌入薄型面板或小型模组外壳。法兰外径大于筒体，安装时可在壳体外侧形成止挡面；筒体伸入安装孔后，通过侧边定位块或胶粘、压环、螺钉压板等方式固定。建模时需要重点控制配合间隙：内外圆筒之间应保留足以让磁吸自动滑入的间隙，间隙过小会导致吸附后卡滞，过大则会使探针接触点偏移。探针伸出高度也要与磁吸吸合后的端面距离匹配，既要保证每根针都有压缩量，又不能因压缩过度造成弹簧寿命下降或端面无法完全贴合。

　　在实际选型和结构校核中，需要结合通过电流确定探针直径和针位间距。六针布局虽然空间紧凑，但相邻针之间仍应保留绝缘墙，避免焊线后锡尖、毛刺或金属碎屑造成短路。外壳金属件可选用不锈钢或表面镀镍处理，以提高耐磨和耐腐蚀能力；绝缘基座通常采用耐温、尺寸稳定的工程塑料，能够承受回流焊或手工焊接时的热影响。磁吸环的吸力不宜盲目增大，吸力过小会在轻微拉扯时断开，过大则会让分离操作变得生硬，并可能把设备从支架上带起。

　　该三维结构把机械导向、磁吸贴合、弹性接触和法兰安装整合在同一圆形接头内，适合用于空间有限但要求快速对位的连接部位。工程人员在引用类似结构时，可围绕面板厚度、插拔方向、针位定义、线材出线方式和维护空间进一步细化，使连接器既能稳定传输，又便于整机装配与后期更换。
