小型桌面式300行程数控切割雕刻设备

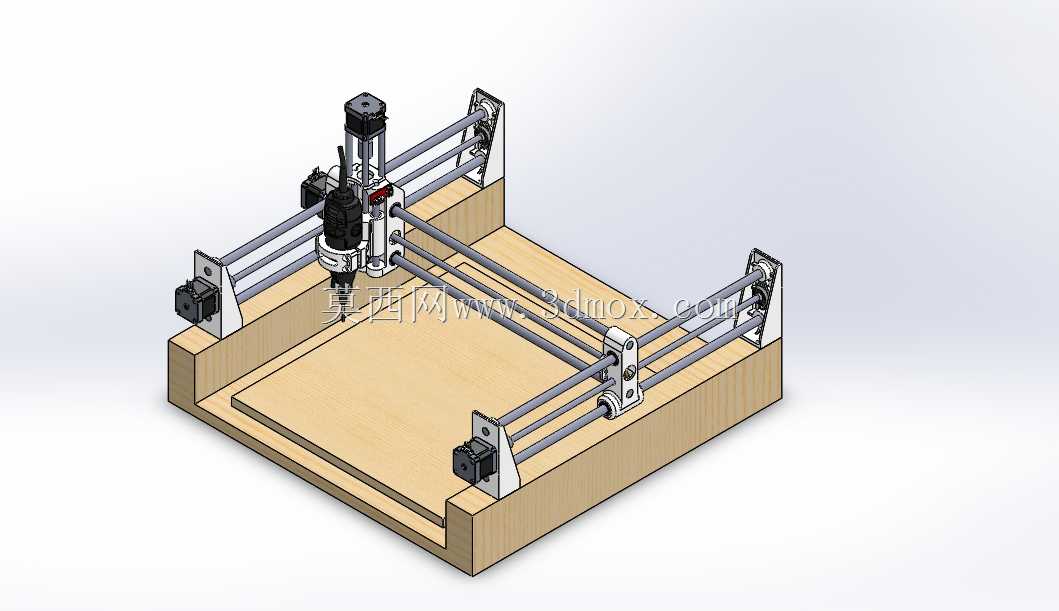

　　这款小型数控加工设备的有效加工行程为300mm×300mm，定位面向小型工坊、个人DIY加工场景，核心用途是完成轻质木材的切割、轮廓铣削与浅浮雕雕刻作业，可覆盖手作木质摆件、小型木艺零件、教学实训样件加工的日常需求，相比大型工业数控设备，它的占地尺寸更小，对安装场地的承重、空间要求极低，普通工作台面即可完成架设，不需要专门的设备基础。从结构设计逻辑来看，整机采用光轴导轨作为X、Y轴的运动导向部件，光轴搭配线性轴承的传动方案，在控制制造成本的同时，能满足轻型切削作业下的运动精度要求，针对木质材料切削负载小的特性，这种导向结构的维护难度更低，日常仅需定期清洁光轴表面、补充润滑脂即可维持运行顺畅，不需要复杂的导轨精度校准作业。

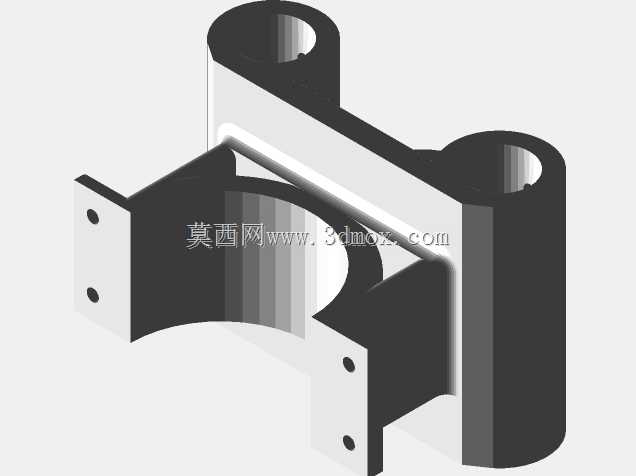

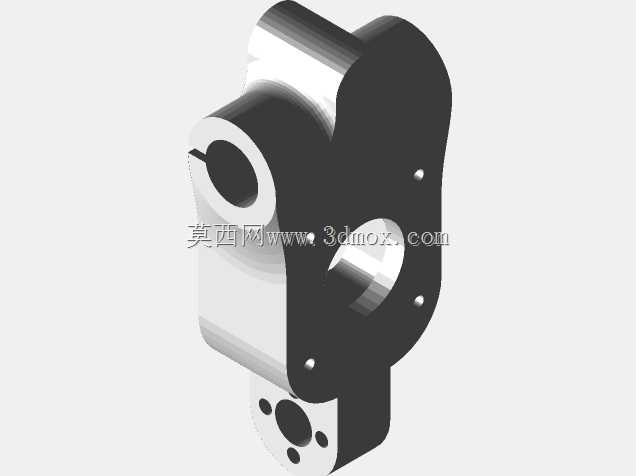

　　Y轴采用双侧平行光轴布局，双轴支撑的结构能降低运动过程中的悬臂形变，保证龙门架移动时的平行度，避免切削过程中出现轨迹偏移；X轴搭载在龙门横梁上，负责带动主轴组件完成横向进给，Z轴采用独立的滑台结构搭载切削主轴，可实现垂直方向的进给运动，完成不同深度的切削作业。设备的基座采用层压木质板材搭建，这种选材一方面能降低整机自重，方便设备的移位与调整，另一方面木质基座的减震特性，可吸收主轴高速运转时产生的部分震动，减少切削过程中的振纹，提升木质工件的加工表面质量；各轴的驱动端采用步进电机搭配同步带传动的方案，同步带传动的间隙小、运行噪音低，适配轻型加工的进给速度要求，不需要大扭矩的减速结构即可驱动滑台完成精准走位。在安装边界上，

　　整机的外轮廓尺寸围绕300mm的有效行程做了紧凑化设计，X轴方向的总宽度略大于加工行程，预留了两侧电机安装与滑台限位的空间，Y轴方向的总长度同样在行程基础上增加了两端的驱动与限位结构尺寸，Z轴的有效行程可满足常规厚度木板的切削需求，安装时仅需保证工作台面水平，将设备基座固定在台面上即可完成部署，不需要额外的调平脚座复杂调整。设计过程中针对木质加工的特性做了适配优化，主轴的转速区间匹配木材切削的线速度要求，可搭配不同直径的铣刀完成直线切割、曲线轮廓加工、平面铣削等不同工序；如果需要拓展加工材质范围，仅需调整线性轴承的规格、增大Y轴导轨的安装间距，提升整体结构刚性，即可适配硬度更高的加工材料，基础框架的拓展性较强。从实际使用场景来看，

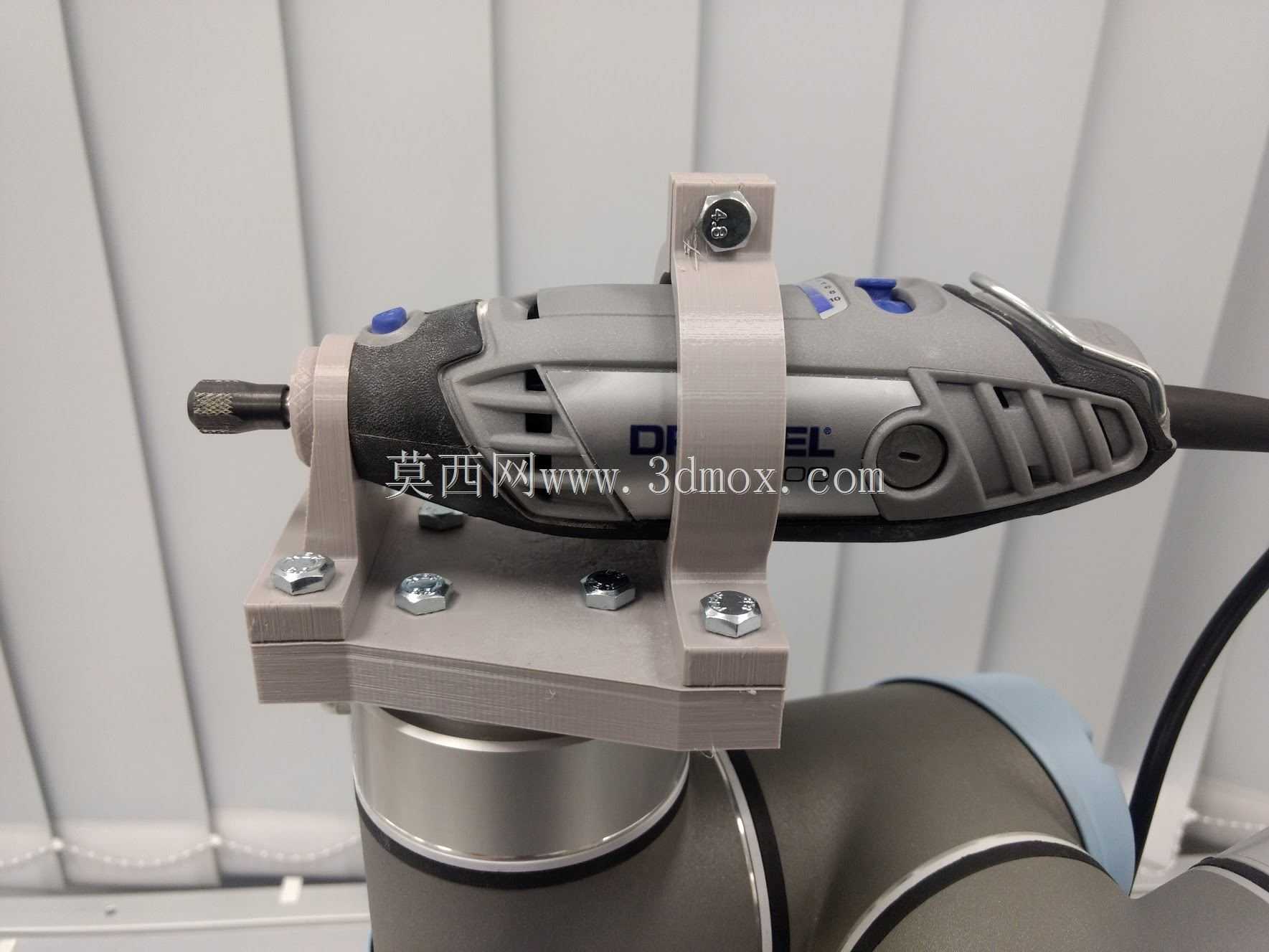

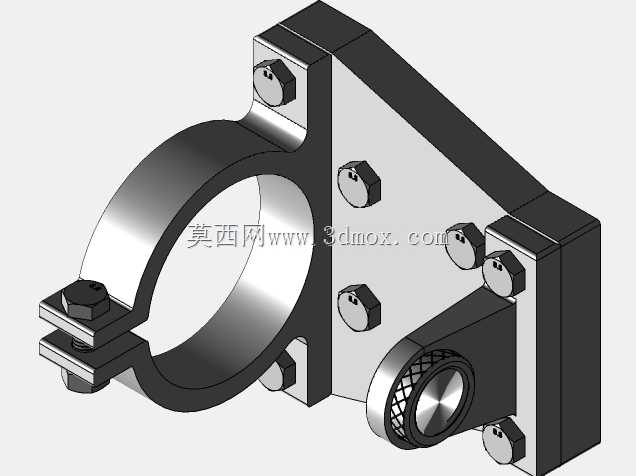

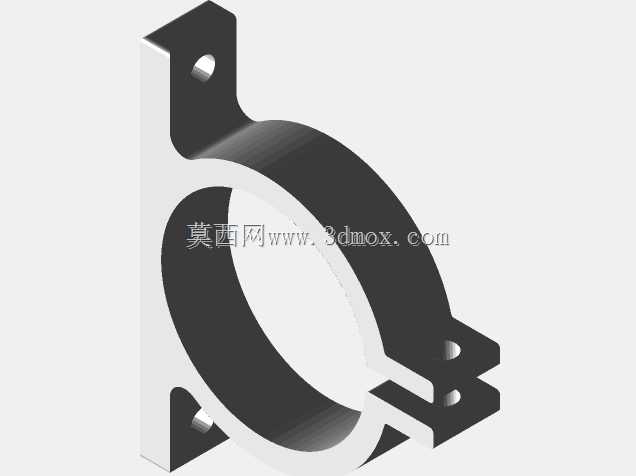

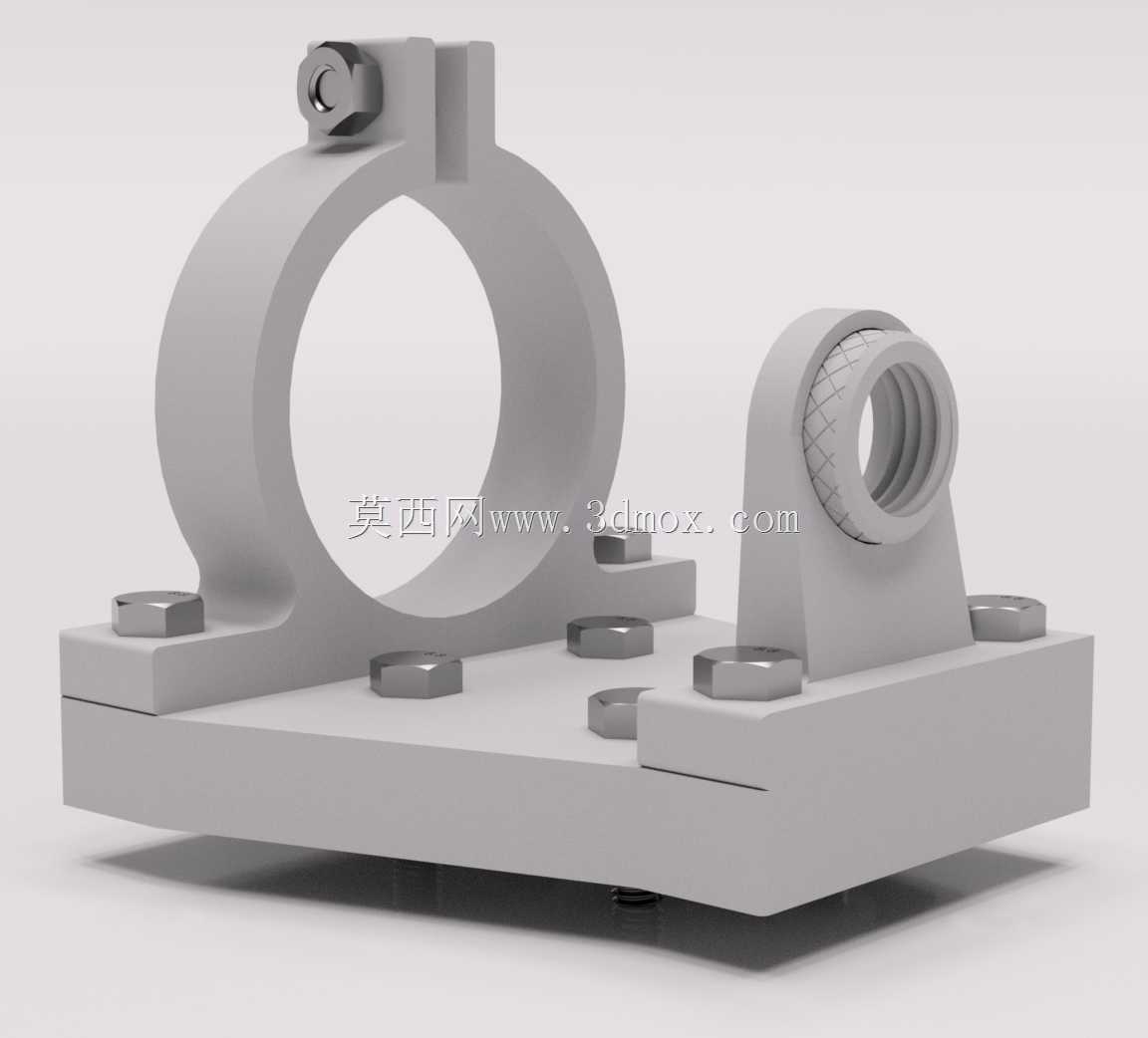

　　这类小型数控设备可放置在学校创客空间、个人木工工作室、小型手作店铺中，替代传统的手工线锯、手工雕刻作业，大幅提升异形木构件的加工效率，同时保证加工件的尺寸一致性，不需要操作人员具备熟练的手工切削技能，仅需导入加工轨迹代码即可完成自动化加工，降低了小型木艺加工的技术门槛。设备的走线布局沿型材与基座边缘排布，避免运动过程中出现线缆拖拽干涉，各轴的限位开关设置在行程两端，可防止滑台超程碰撞，提升设备运行的安全性；主轴的固定夹座具备一定的同轴度调整空间，可在安装时校准主轴与工作台面的垂直度，保证切削深度的一致性。
