桌面级三轴数控加工设备结构设计

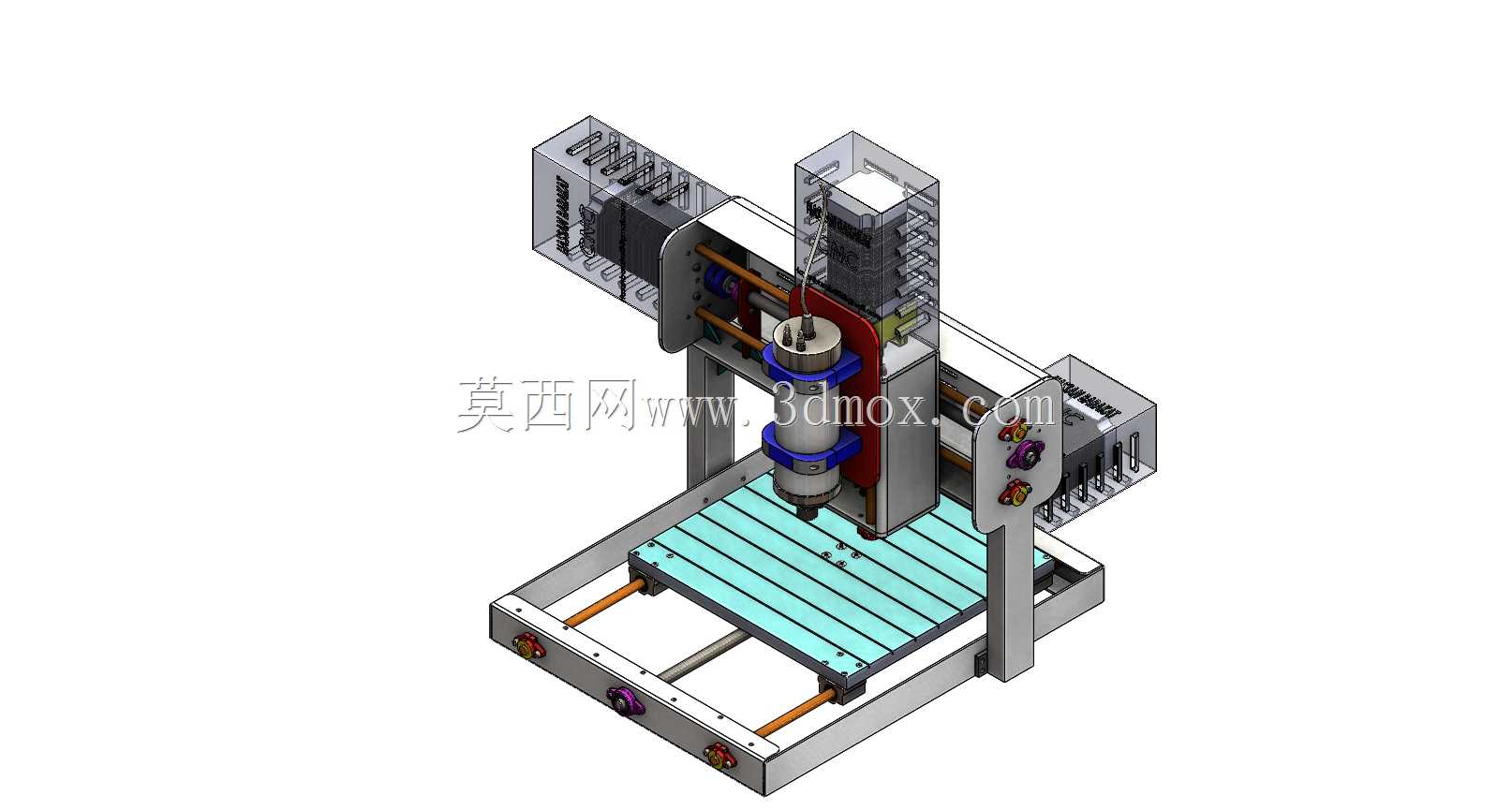

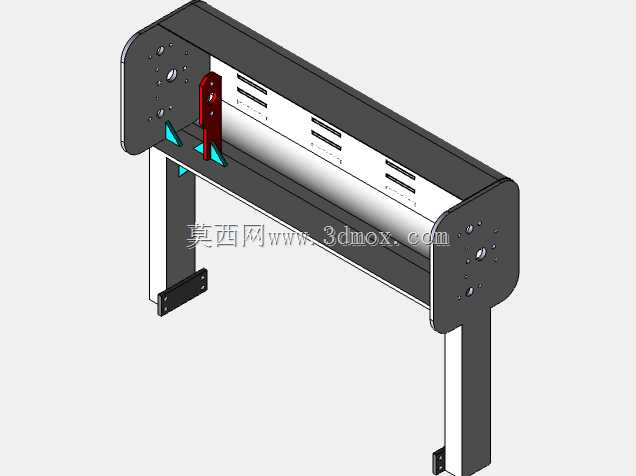

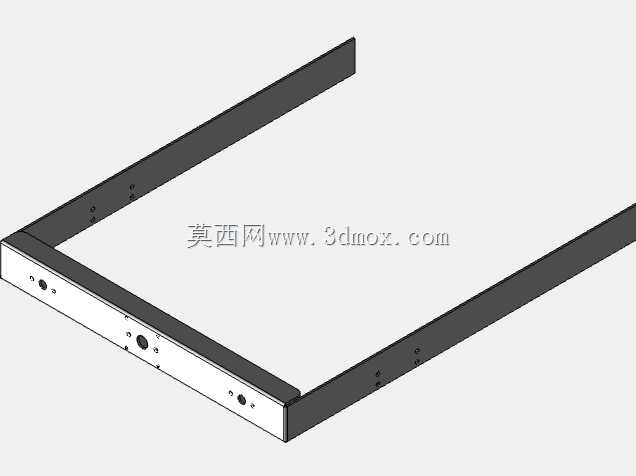

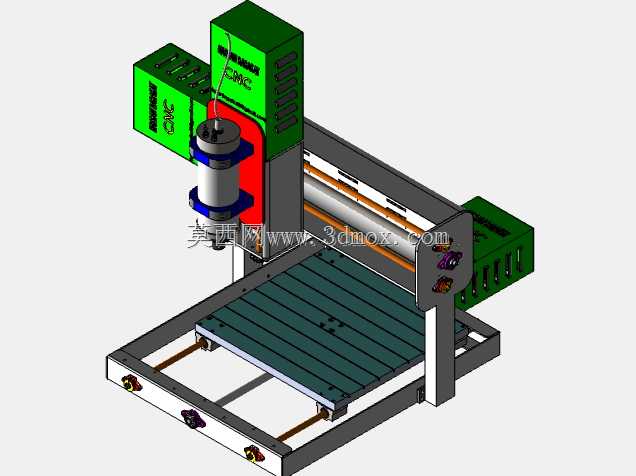

　　这款三轴数控加工设备的结构设计，主要面向小型零件精密加工、教学实训、个人工坊加工场景，可覆盖软金属、工程塑料、木质板材等多种材质的铣削、钻孔、雕刻加工需求，在小型零部件打样、工艺品加工、教学演示领域有较高的适配性。从结构布局来看，设备采用固定龙门式架构，X轴传动组件布置在加工平台两侧，通过两根平行光轴作为直线运动导向，配合丝杠传动实现加工平台的前后往复运动，这种布局能有效降低运动部件的整体重量，提升X轴运动过程中的动态响应速度，同时两侧对称布置的导向结构可抵消单侧受力产生的倾覆力矩，保证平台运动过程中的平面度。Y轴传动组件集成在龙门横梁上，搭载主轴安装滑座，实现主轴的左右横向运动，Z轴滑枕采用垂直布置的导向结构，带动主轴部件完成上下进给动作，三个运动轴的传动链路均做了等刚性设计，避免不同轴系运动时的刚性差异导致加工振纹。

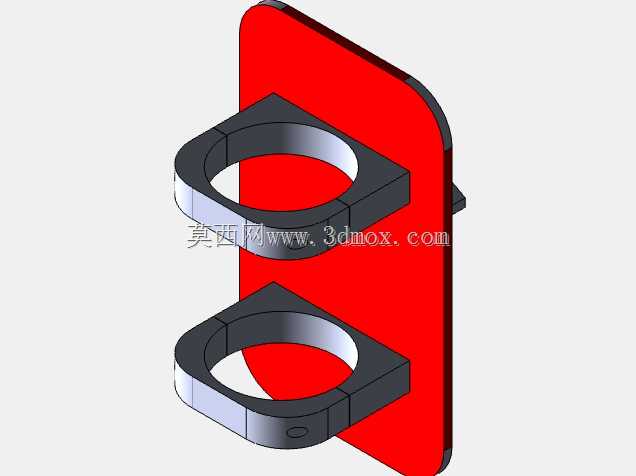

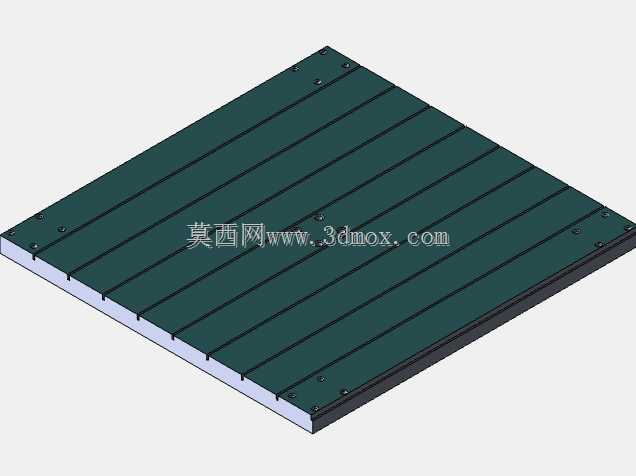

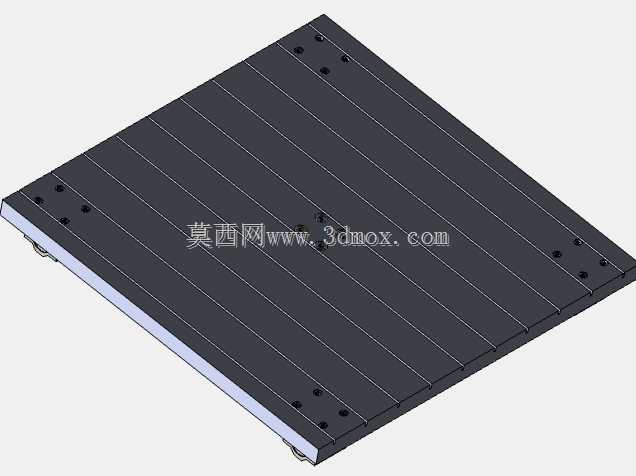

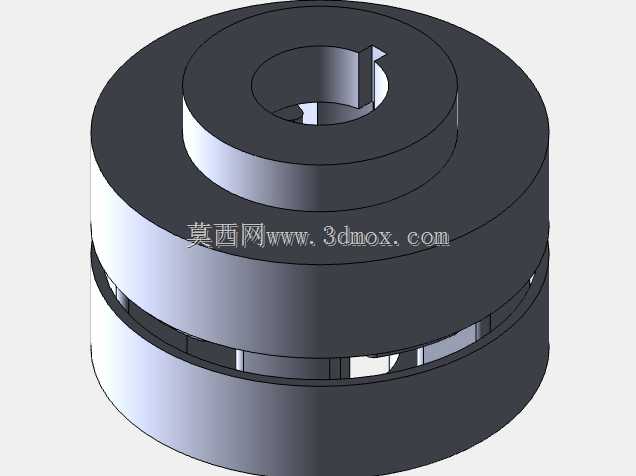

　　核心运动部件选型上，三个进给轴均采用Nema 34规格步进电机作为动力源，该规格电机的保持扭矩可满足小型加工场景下的切削抗力需求，1.8度的步距角配合细分驱动可实现微米级的进给分辨率，兼顾低速运动平稳性与高速进给的扭矩输出。主轴部件采用高速电主轴结构，可适配不同直径的铣刀、钻头等加工刀具，主轴的径向跳动控制在微米级，保证加工过程中的刀具回转精度，满足小型零件的精加工要求。设备的加工平台采用带T型槽的平板结构，平台表面做了磨削处理，平面度公差控制在合理范围内，T型槽可配合压板、夹具实现不同形状工件的快速装夹，平台的有效加工行程覆盖了小型零件加工的常规尺寸需求，无需额外拓展工作台即可完成多数常规小尺寸工件的加工。

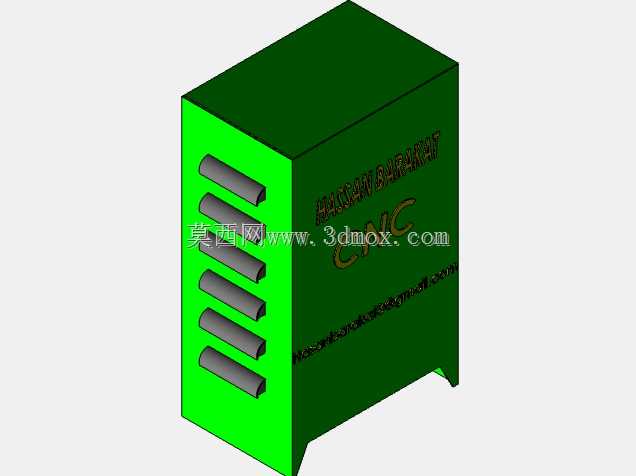

　　从安装边界来看，设备整体采用桌面级尺寸设计，整体占地尺寸适配常规工作台面安装，无需专门的设备基础，放置在水平承重台面上即可完成调平使用，设备底部设置了可调支撑脚，可根据台面平整度调整支撑高度，保证整机水平度，避免因台面倾斜导致的运动轴精度偏差。电气控制部分采用集成式布置，电控元件分别安装在龙门两侧的立式安装板上，缩短了电机、主轴与驱动元件的接线距离，减少信号干扰，同时电控区域做了分区布置，强电与弱电元件分开安装，避免电磁干扰影响控制信号稳定性。

　　设计过程中重点考虑了运动部件的惯量匹配，每个轴的运动部件重量与电机输出扭矩做了匹配计算，避免出现小马拉大车导致的失步问题，同时各轴的行程限位做了双重设计，既有软限位的参数设置，也在各轴行程两端设置了物理限位挡块，防止运动超程导致的机械碰撞。主轴的冷却系统采用风冷结构，简化了整机结构，降低了维护成本，适合小型加工场景的使用需求。设备的润滑点做了集中布置设计，日常维护时可快速对各导向轴、丝杠的润滑点加注润滑脂，延长传动部件的使用寿命。

　　在实际使用场景中，这款设备可完成小型铜铝零件的平面铣削、钻孔、攻丝，也可完成塑料、木材等非金属材料的雕刻、切割加工，对于教学场景而言，开放式的结构可让学习者直观观察到三轴运动的传动原理、数控加工的走刀过程，适合作为数控加工实训的实操设备；对于个人工坊或小型打样工作室而言，设备的加工精度可满足手板件、小型非标零件的打样需求，整体结构紧凑，占用空间小，投入成本较低，具备较高的实用性。结构设计过程中对各部件的装配公差做了明确要求，导向轴的安装平行度、丝杠与导向轴的同轴度、主轴与工作台面的垂直度等形位公差都做了对应约束，保证装配完成后的整机几何精度满足加工要求，各连接部位均采用防松设计，避免长期运动过程中连接松动导致的精度下降。
