平行轴传动用带轮毂外正齿轮结构

　　在常规平行轴动力传递场景中，外啮合直齿圆柱齿轮是应用覆盖范围最广的基础传动元件，这类零件的核心优势在于齿向与安装轴线完全平行，啮合过程中不会产生额外轴向分力，支撑端仅需配置普通深沟球轴承即可满足承载需求，无需额外增设轴向止推结构，能有效压缩传动单元的整体轴向安装空间。从实际工况适配来看，这类齿轮可适配从轻载的小型办公设备传动机构、3D打印送料机构，到中载的通用输送机驱动端、小型减速机变速单元，再到重载的矿山辅助设备传动组等多类场景，只要输入输出轴保持平行布局、传动比要求固定，都能通过参数匹配选用对应规格的外正齿轮完成动力传递。

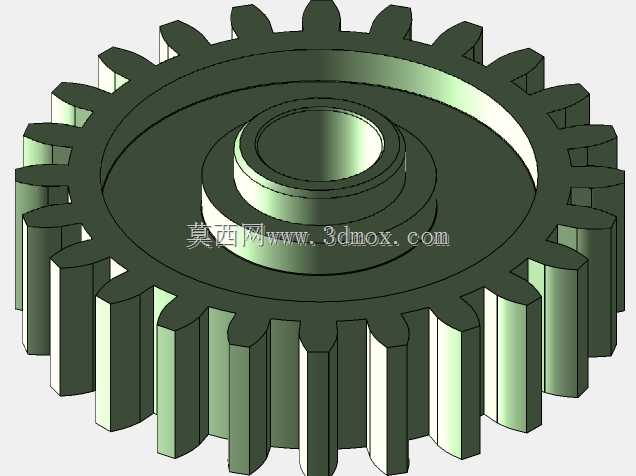

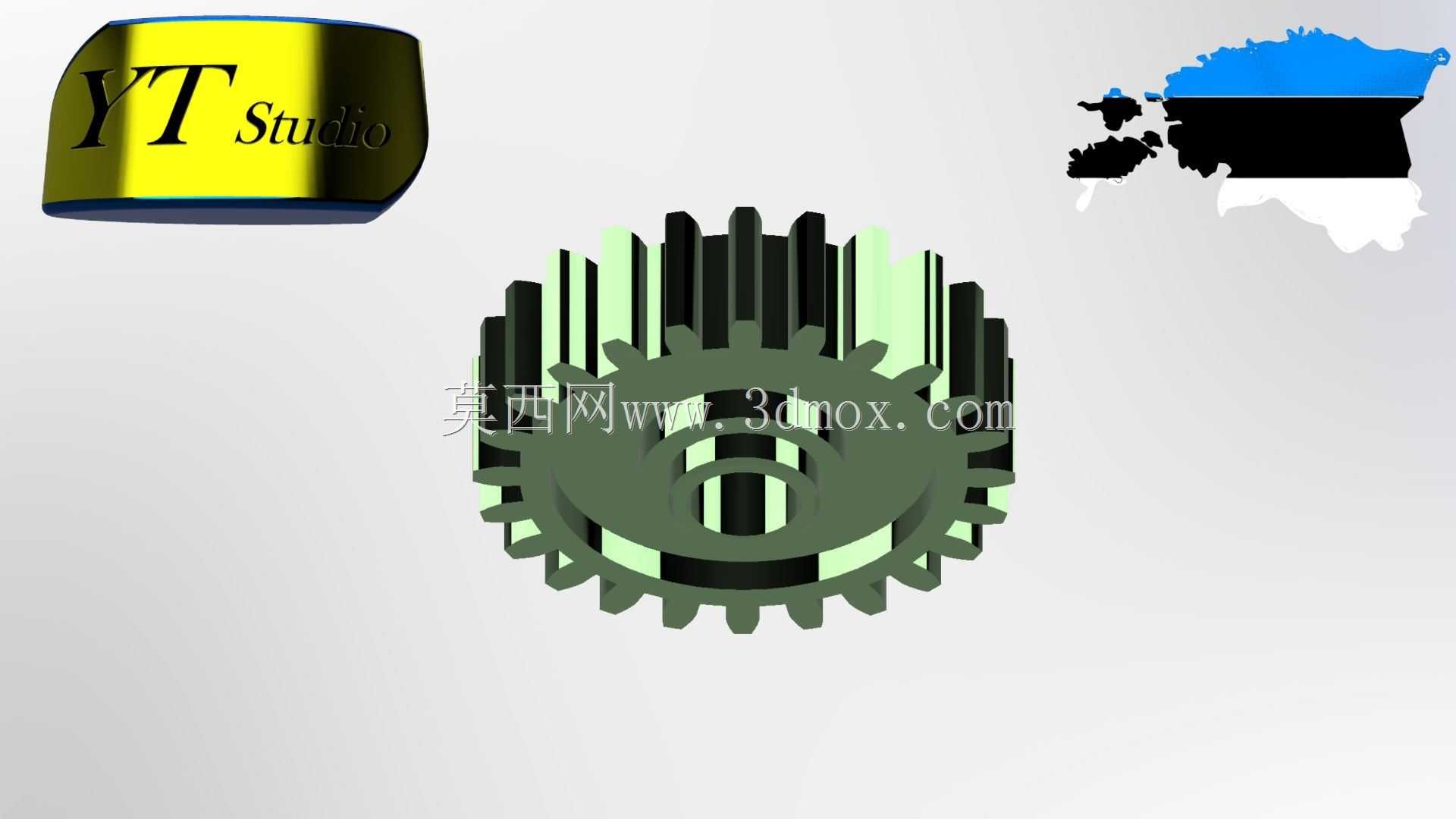

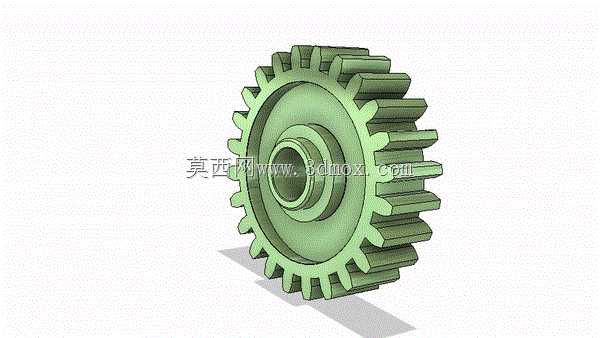

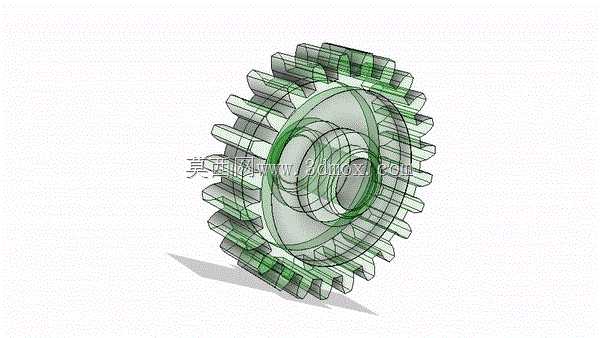

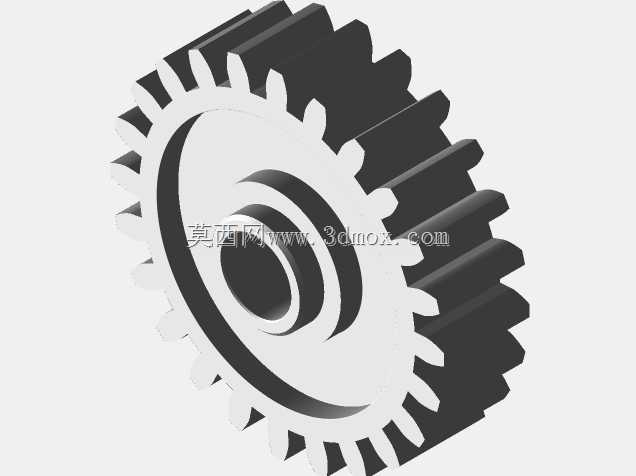

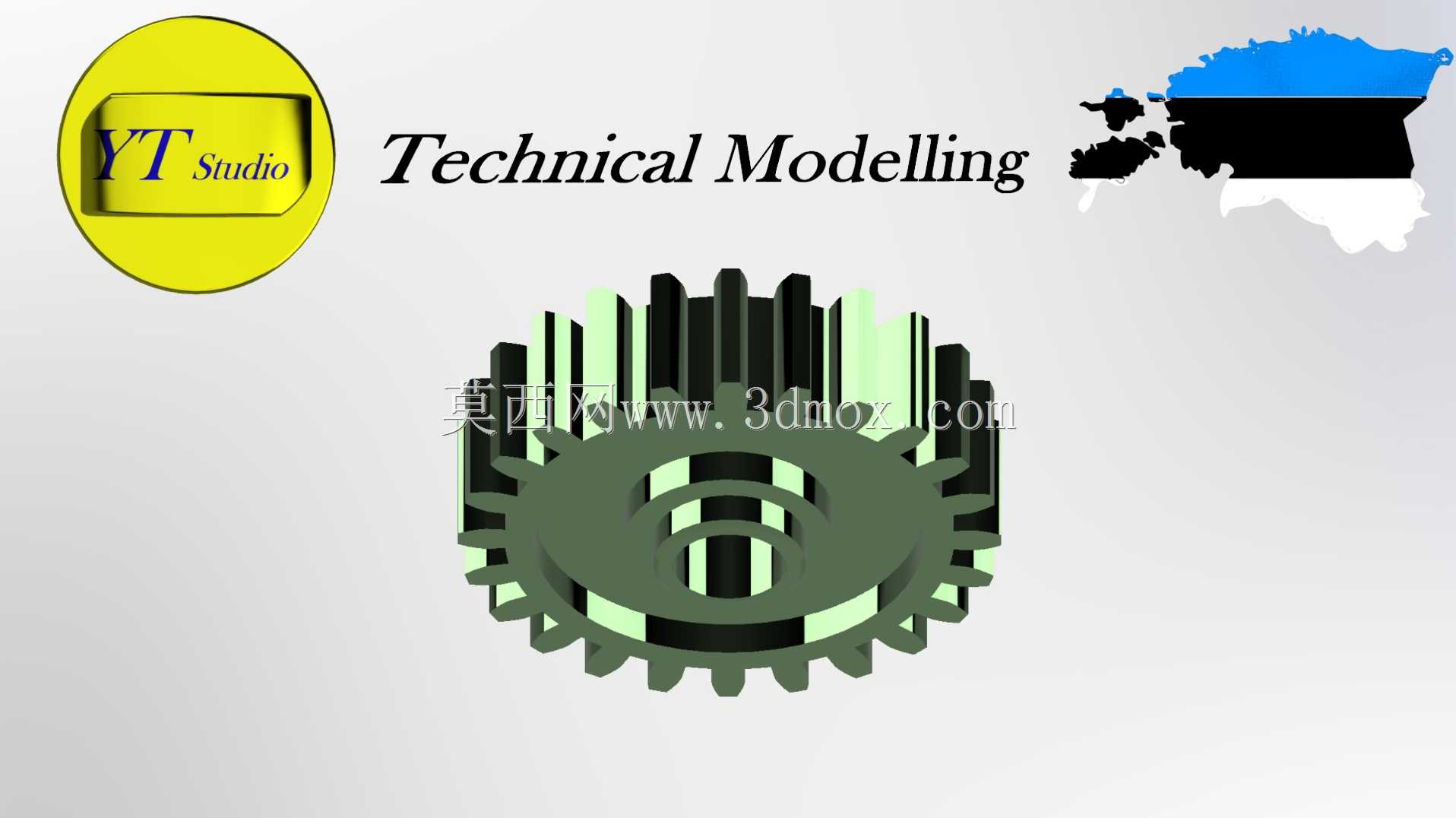

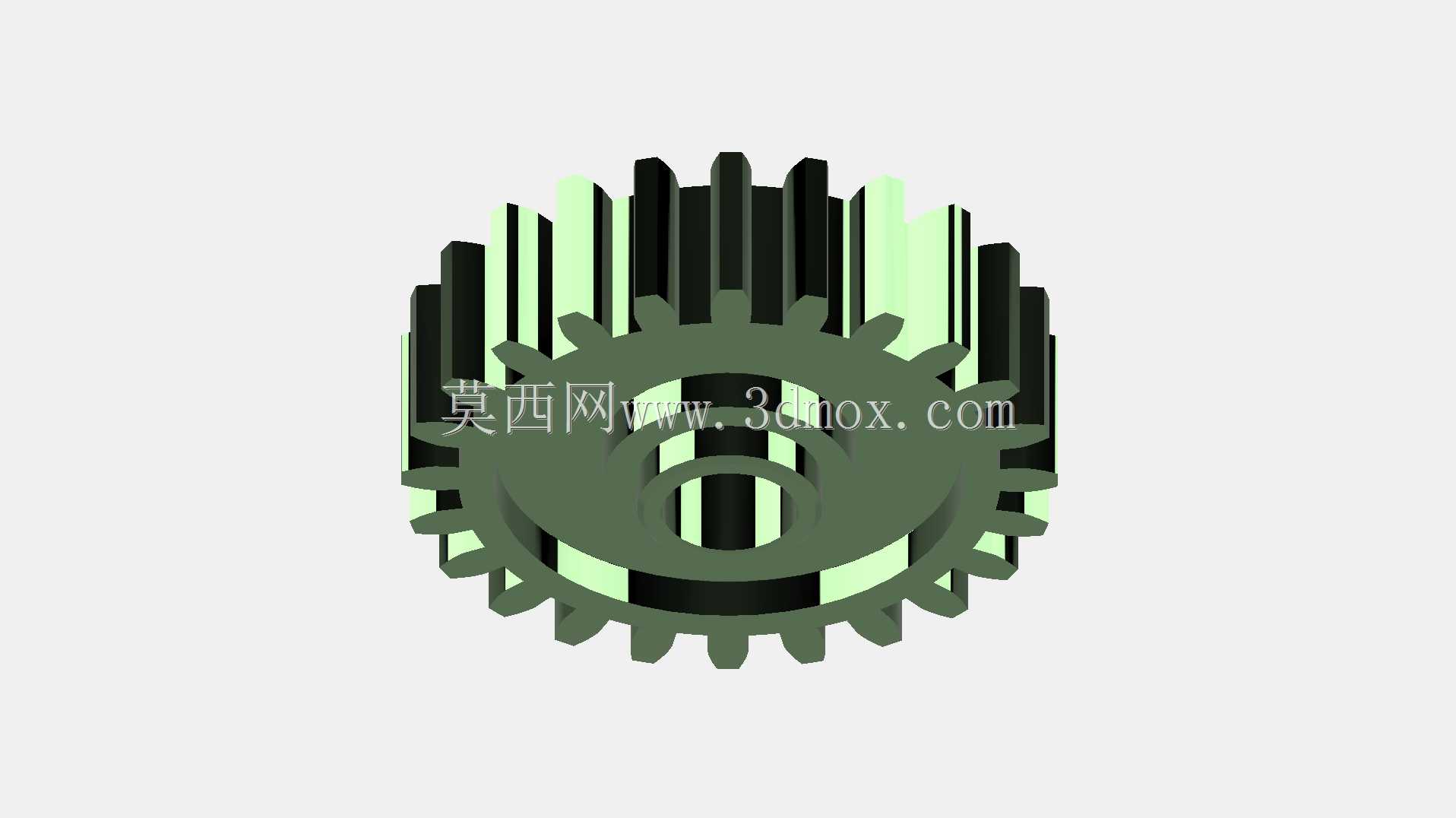

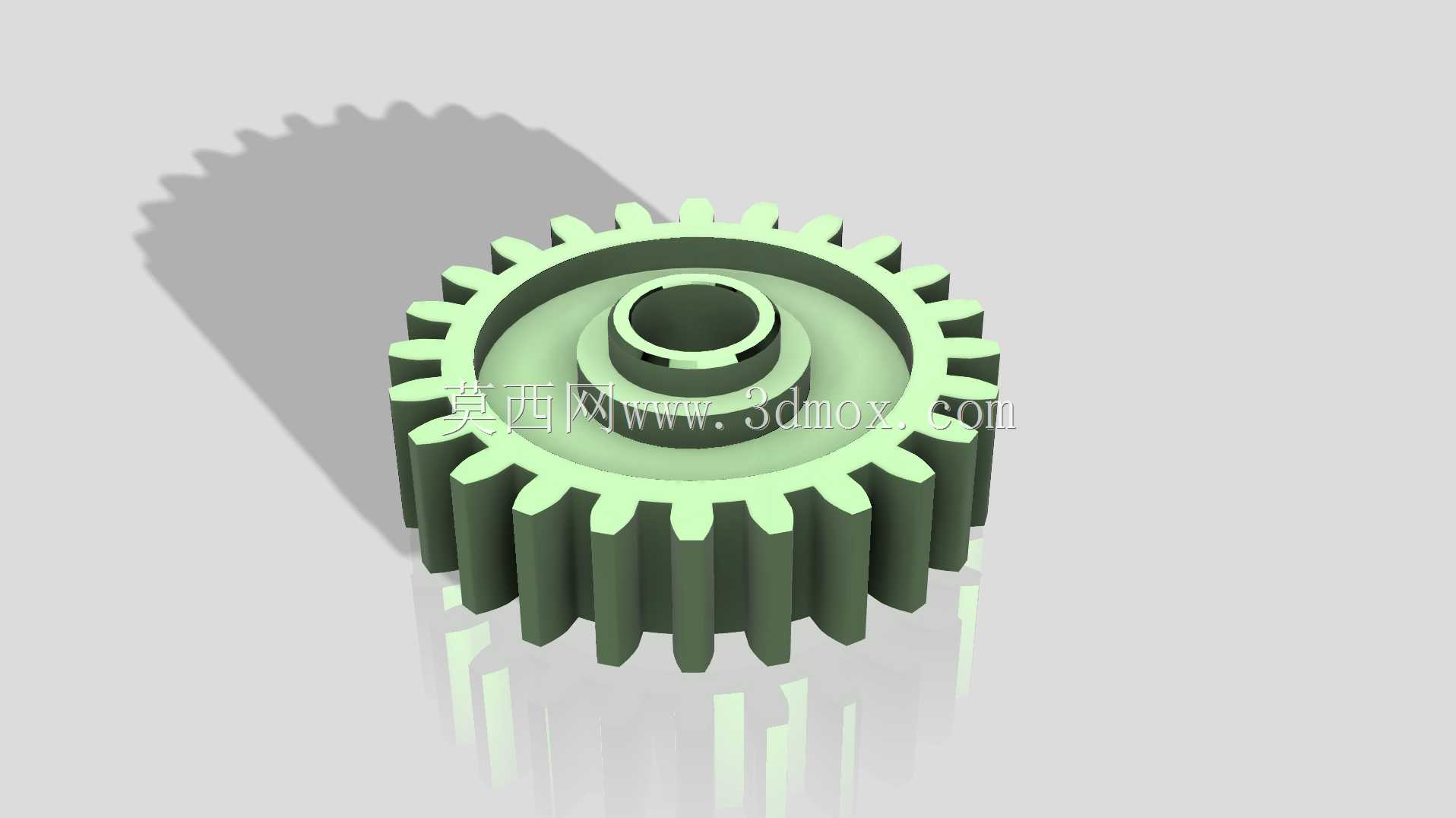

　　从结构设计逻辑来看，这款带轮毂的外正齿轮采用了齿圈与轮毂一体化的结构形式，中间的阶梯孔用于与传动轴配合，轮毂部分的轴向凸台一方面可以提升齿轮与轴的配合接触长度，避免传动过程中出现偏摆，另一方面也为键槽加工预留了足够的壁厚，不会因为开设键槽导致轮毂位置强度不足。齿形部分采用标准渐开线齿廓设计，齿顶高、齿根高均符合通用直齿轮的标准参数，啮合重合度满足常规平稳传动要求，齿根位置做了标准圆角过渡，能有效降低啮合过程中的应力集中，减少长期交变载荷下出现齿根断裂的风险。齿轮端面为平整加工面，可直接与轴肩、套筒等轴向定位零件贴合，不需要额外加工定位止口，安装时的轴向定位流程更简便。

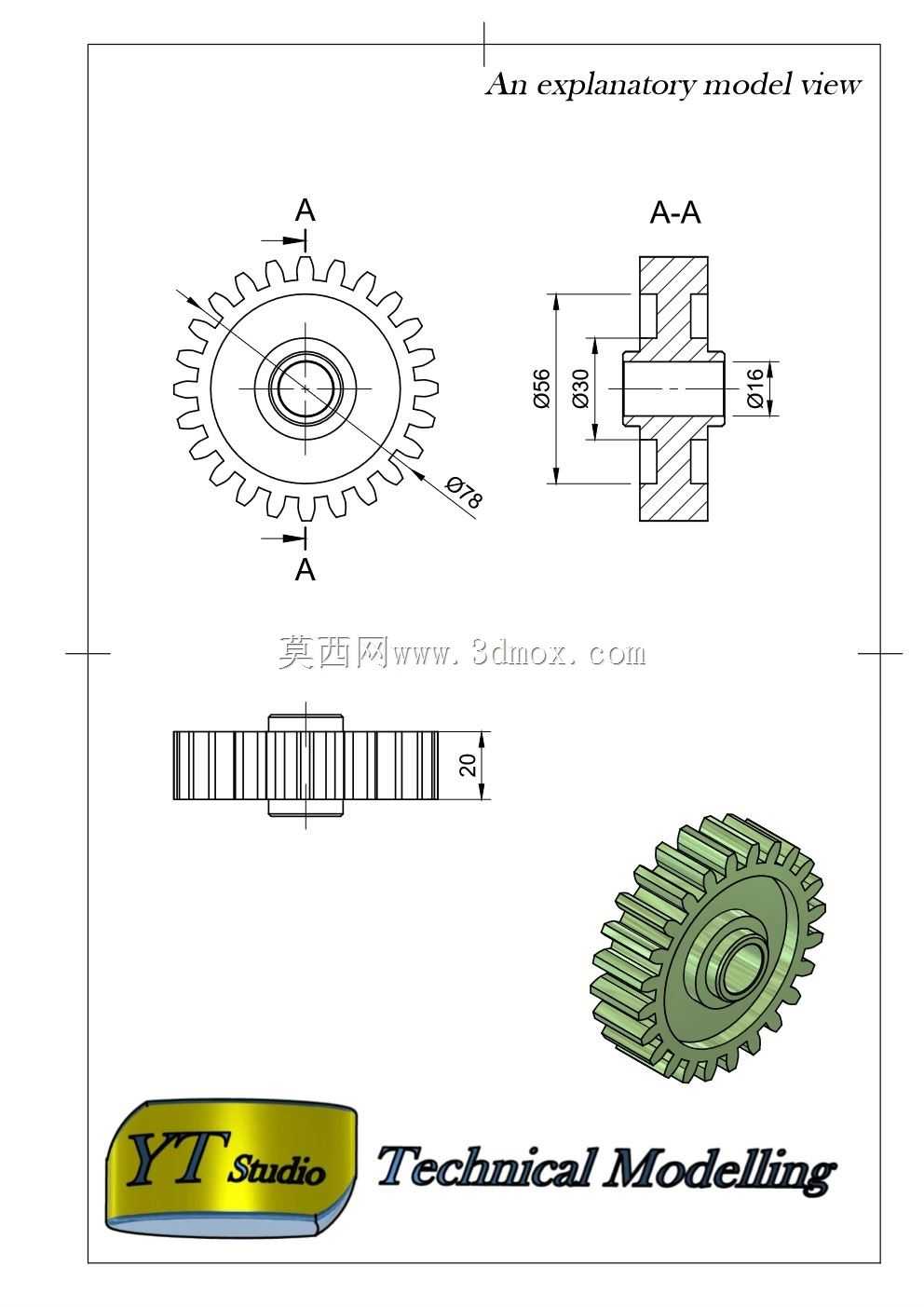

　　在安装边界适配方面，这类齿轮的外径、齿宽、轮毂直径、内孔直径都需要与安装空间做严格匹配：首先是齿顶圆直径要预留足够的啮合间隙，避免齿轮转动时与周边的箱体壁、相邻传动零件发生刮蹭；其次是轮毂的轴向长度要与轴上的安装位长度匹配，既不能过长导致轴向定位无法锁紧，也不能过短导致配合面不足出现传动晃动；内孔与轴的配合公差根据载荷等级可选间隙配合、过渡配合或者过盈配合，轻载手动传动场景可选用H7/h6的间隙配合方便拆装，中载连续运转场景可选用H7/k6的过渡配合保证同轴度，重载冲击场景则需要选用H7/p6的过盈配合搭配平键传递扭矩。齿宽的设计需要匹配啮合齿轮的齿宽，通常小齿轮齿宽会比大齿轮宽5-10mm，避免安装轴向错位导致啮合接触面积不足。

　　从实际使用特性来看，外正齿轮的传动比恒定，瞬时传动比波动极小，传动效率可达到98%以上，且加工工艺成熟，无论是滚齿、插齿还是铣齿加工都能达到较高的精度等级，不需要复杂的专用加工设备，制造成本远低于斜齿轮、锥齿轮等其他齿轮类型。同时这类齿轮的维护成本更低，啮合过程中润滑脂或润滑油可以顺利进入齿面啮合区域，不需要设计特殊的导油结构，日常运维仅需定期检查齿面磨损情况、补充润滑即可。需要注意的是，这类齿轮在高速运转场景下的啮合噪声会高于斜齿轮，因此更适合线速度不超过15m/s的中低速传动场景，如果用于高速工况则需要提升齿面加工精度、做齿顶修缘处理，降低啮合冲击带来的噪声与振动。另外在装配过程中需要严格保证两轴的平行度，平行度误差超过允许值时会导致齿面接触偏载，出现局部磨损过快、齿面胶合等失效问题，装配时可通过压铅法或者涂色法检查齿面接触斑点，确认啮合精度符合要求后再正式投入使用。
