内啮合齿轮传动结构三维建模

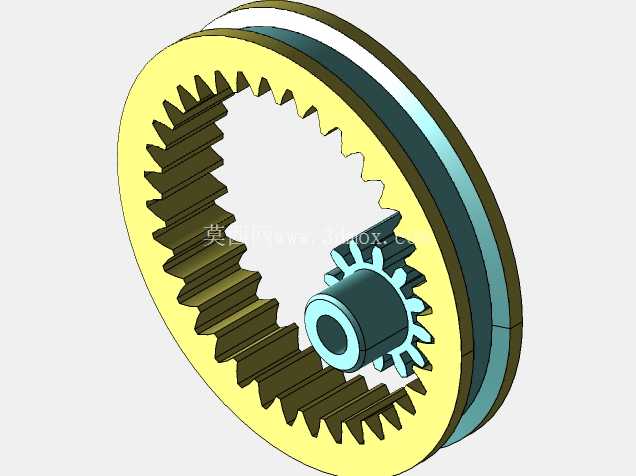

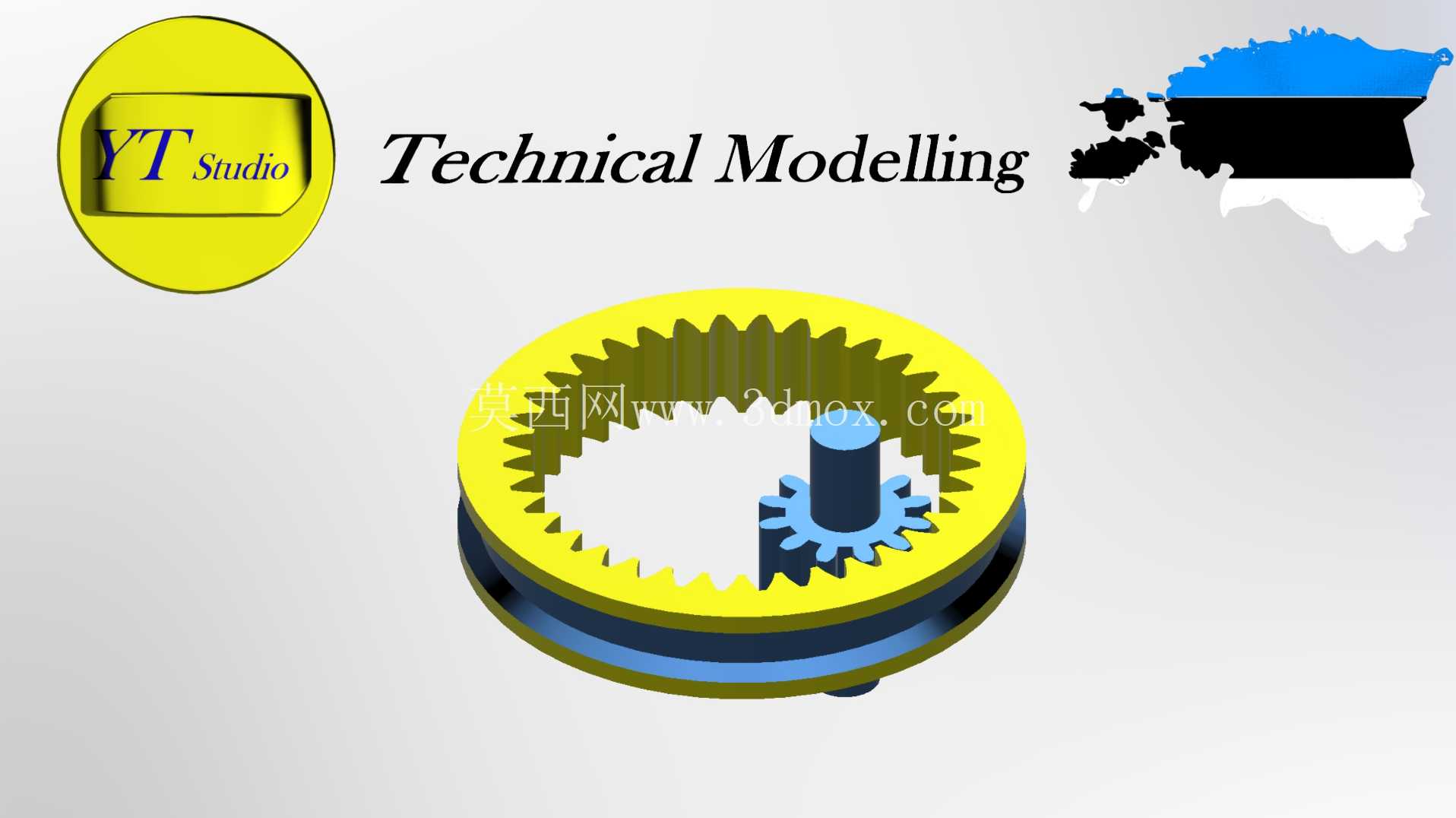

在紧凑空间传动方案选型中，内啮合齿轮副是绕不开的核心结构形式，和常见外啮合齿轮副相比，其最突出的工程价值在于能在极小的中心距下实现大传动比动力传递，这一特性让它在行星减速机构、小型伺服传动模组、精密回转工作台驱动单元中被大量应用。做这套结构建模时，首先要明确的是安装边界约束：内齿圈的外圆是整个传动单元的最大外径边界，设计时需要给齿圈外圈预留0.5-2mm的安装配合余量，用来和设备壳体或者固定端法兰做过盈或者螺钉锁紧配合；小齿轮的内孔是动力输入或者输出的安装接口，孔位的公差需要和适配的电机轴、传动轴轴径匹配，同时要预留键槽或者顶丝孔的加工空间，避免建模完成后出现装配干涉。

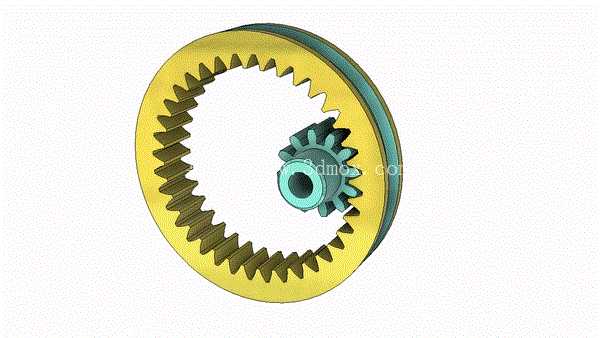

从功能特性来看，内啮合齿轮传动的两个轮体旋转方向一致，这和外啮合的反向传动有本质区别，在做机构运动仿真时需要特别注意传动比的计算逻辑：内啮合的传动比是内齿圈齿数与小齿轮齿数的比值，不存在外啮合的负号修正，这一点在做设备整体运动链校核时很容易被新手忽略，导致后续传动方向设计错误。另外，内啮合结构的轮齿接触是凹面与凸面的啮合，接触应力比外啮合的凸凸接触低30%左右，相同模数、齿宽的前提下，内啮合副的承载能力更高，磨损速率更低，适合长期连续运转的工况，比如自动化生产线的回转工位驱动、风电偏航减速单元的末级传动，都会优先选用这种结构。

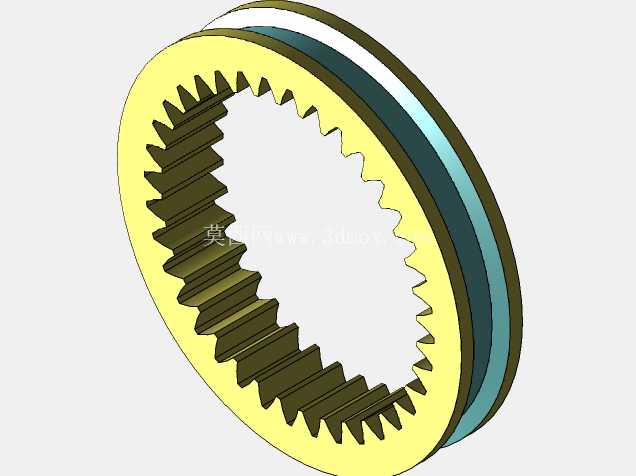

建模过程中，齿形参数的匹配是核心难点：内齿圈的渐开线齿形是内凹形态，和外齿轮的外凸渐开线在生成逻辑上有差异，齿顶高、齿根高的系数虽然和外齿轮通用，但齿顶圆、齿根圆的计算方向完全相反，一旦参数搞反，就会出现轮齿啮合卡滞、侧隙不合理的问题。实际建模时需要先确定模数、压力角、变位系数这三个核心参数，其中内齿圈通常会采用正变位来避免根切，同时调整啮合侧隙，保证常温工况下轮齿受热膨胀后不会出现卡死问题；小齿轮的变位系数需要和内齿圈做匹配计算，保证重合度在1.2以上，避免传动过程中出现冲击、断齿问题。

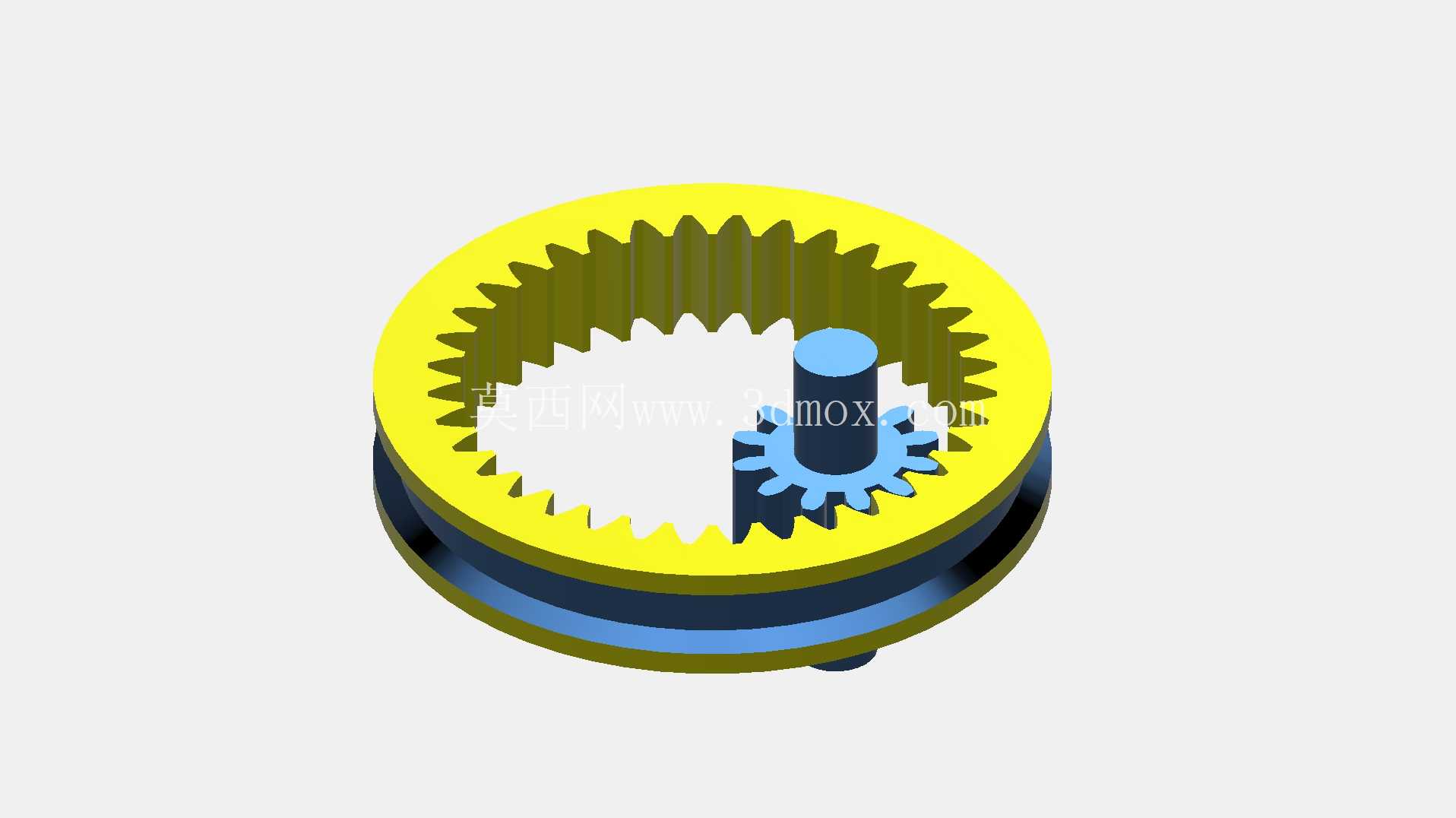

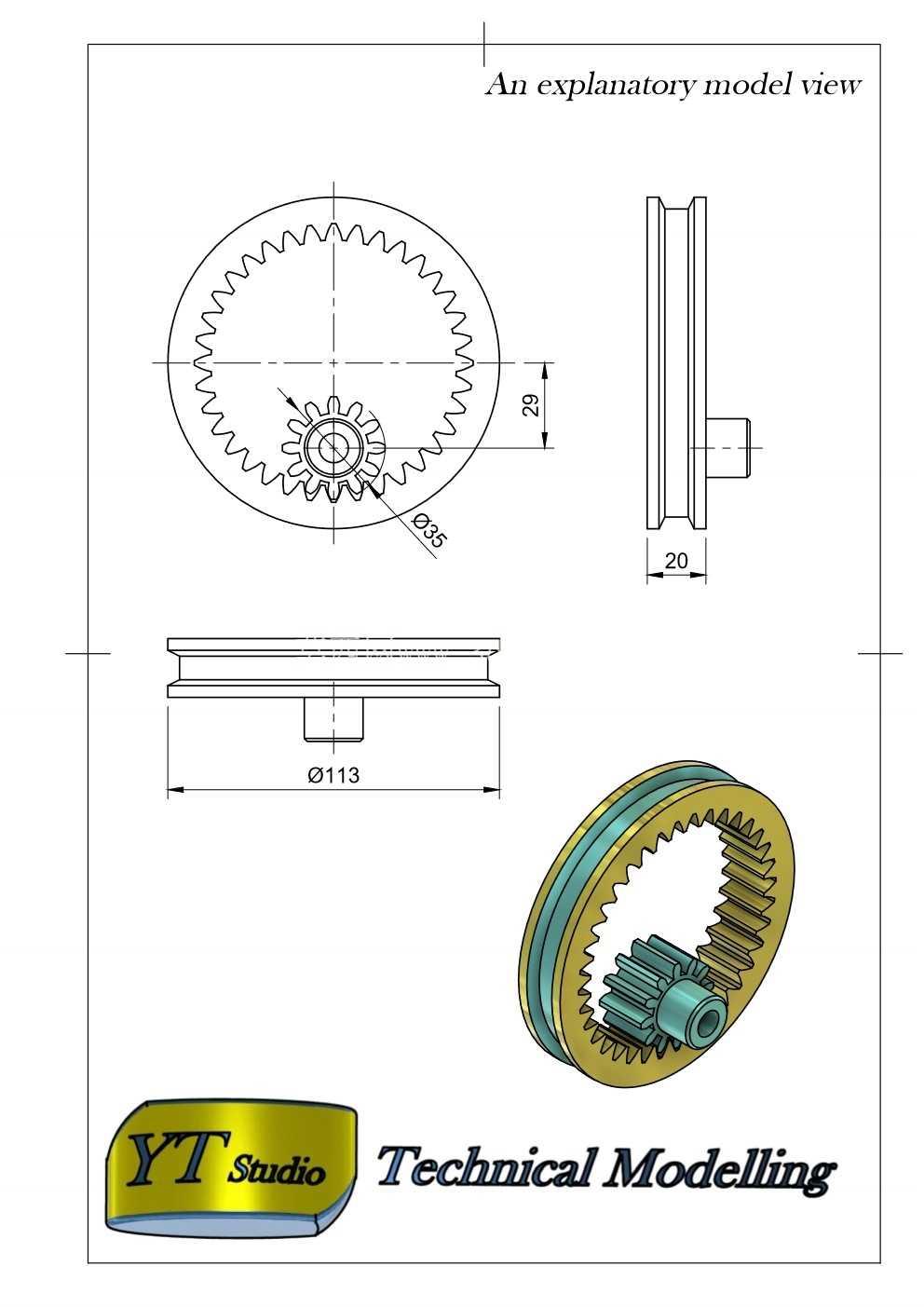

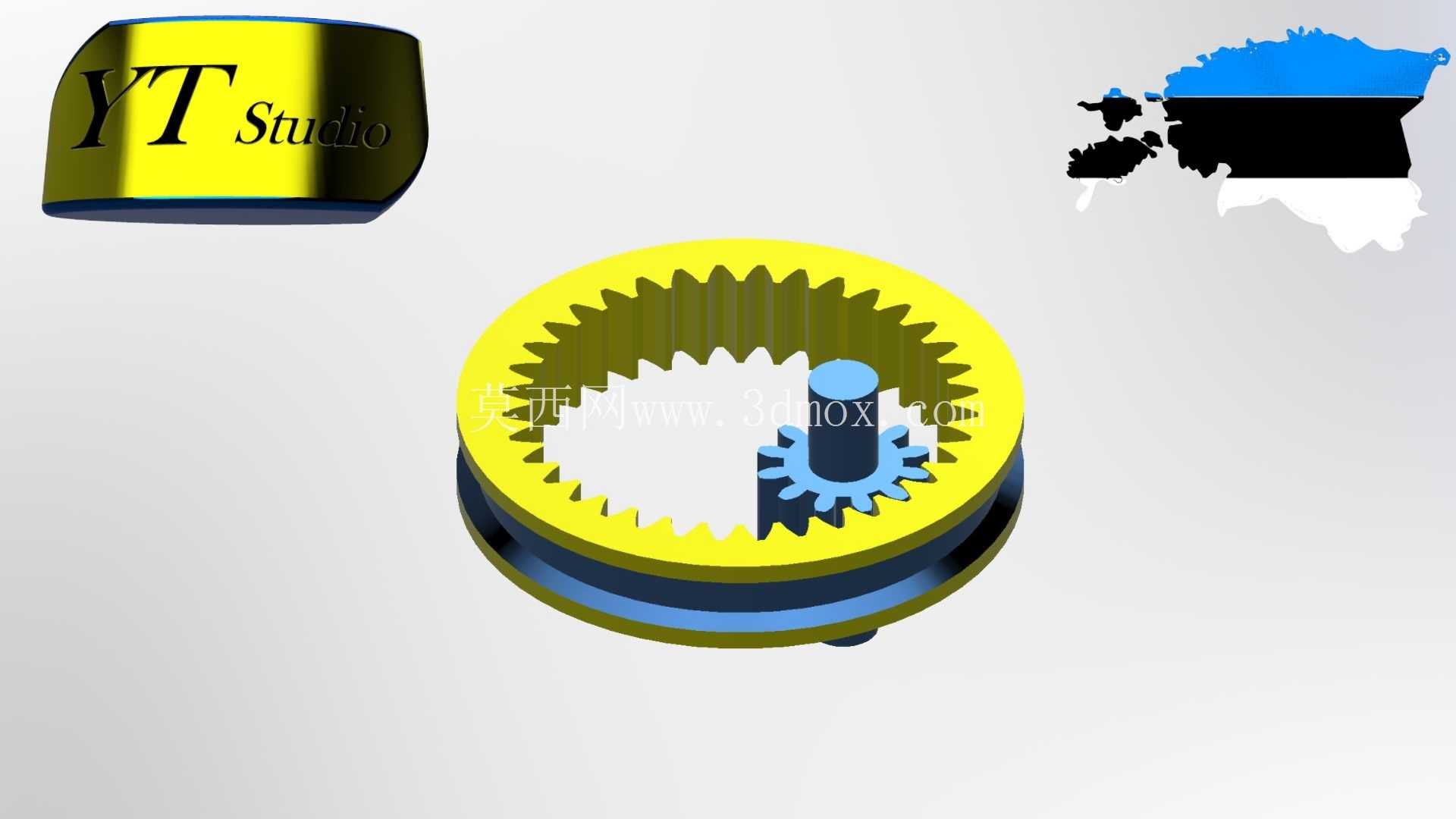

从实际应用场景拆解，这套传动结构最常见的安装形式是内齿圈固定，小齿轮做行星运动配合行星架实现大减速比输出，也就是行星减速器的核心传动单元；也有小齿轮固定、内齿圈输出的用法，常见于大扭矩回转驱动装置，比如工程机械的回转机构、光伏跟踪支架的驱动单元。在做安装尺寸校核时，除了两个齿轮本身的齿顶圆、齿根圆尺寸，还要注意两个轮体的轴向定位尺寸：齿圈和小齿轮的端面需要预留0.1-0.3mm的轴向间隙，避免加工装配误差导致轮齿端面摩擦，同时要保证齿宽方向的啮合长度达到设计值的90%以上，否则会出现偏载、局部应力过大断齿的问题。

另外，内啮合结构的润滑设计也需要在建模阶段提前考虑：因为内齿圈是筒状结构，润滑脂或者润滑油会被包裹在齿圈内部，不容易出现泄漏问题，相比外啮合结构可以简化密封结构设计，这也是它在小型密闭传动装置中被广泛应用的原因之一。建模时可以在齿圈端面预留密封槽的安装位置，配合端盖实现全密闭传动，适合在粉尘、潮湿的恶劣工况下使用，比如户外作业的工程机械传动单元、食品加工设备的清洗工位驱动机构，都能利用这一特性降低维护频率。

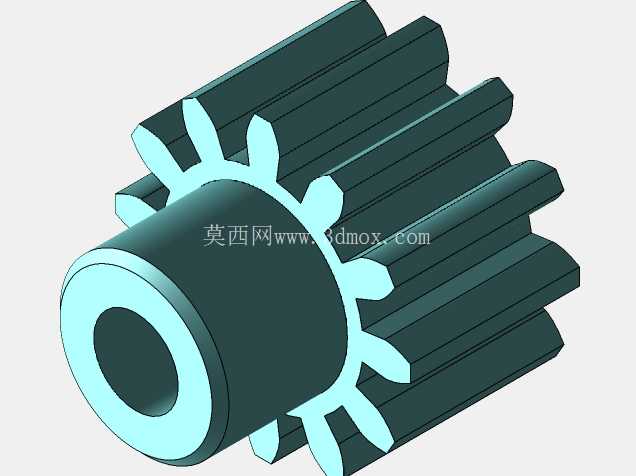

在做结构强度校核时，需要重点关注内齿圈的齿根弯曲应力，因为内齿圈的轮齿是向内延伸的，齿根的支撑结构和外齿轮不同，相同齿厚下内齿圈的齿根刚性更好，但如果齿圈壁厚设计过薄，会出现齿圈变形导致啮合精度下降的问题，通常齿圈的壁厚要设置为齿高的3-5倍，才能保证重载工况下的结构刚性。小齿轮因为齿数少，齿根厚度相对更薄，是整个传动副的薄弱环节，建模时可以适当加大齿根圆角半径，降低应力集中系数，提升轮齿的抗疲劳断裂能力。
