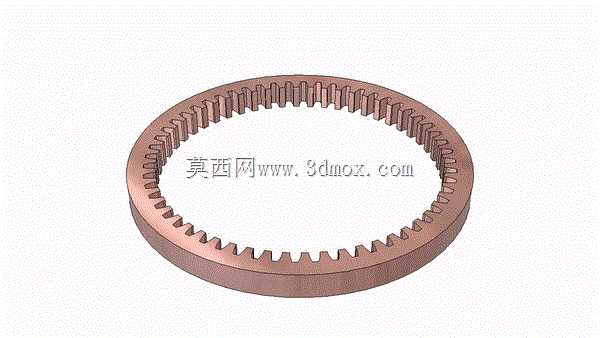

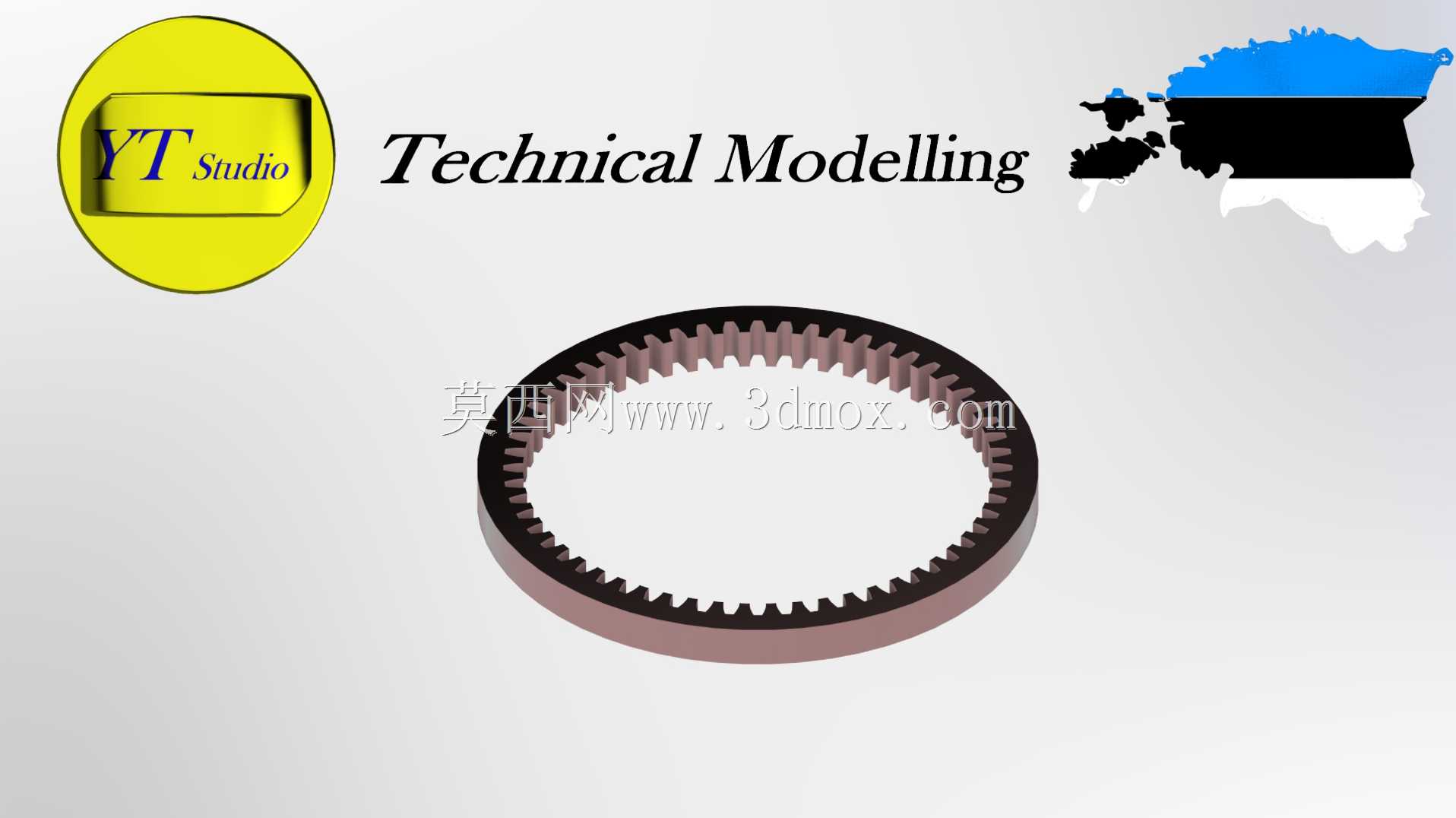

高精度内啮合环形正齿轮结构设计

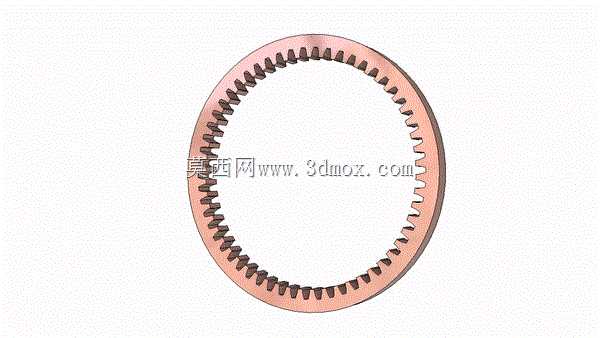

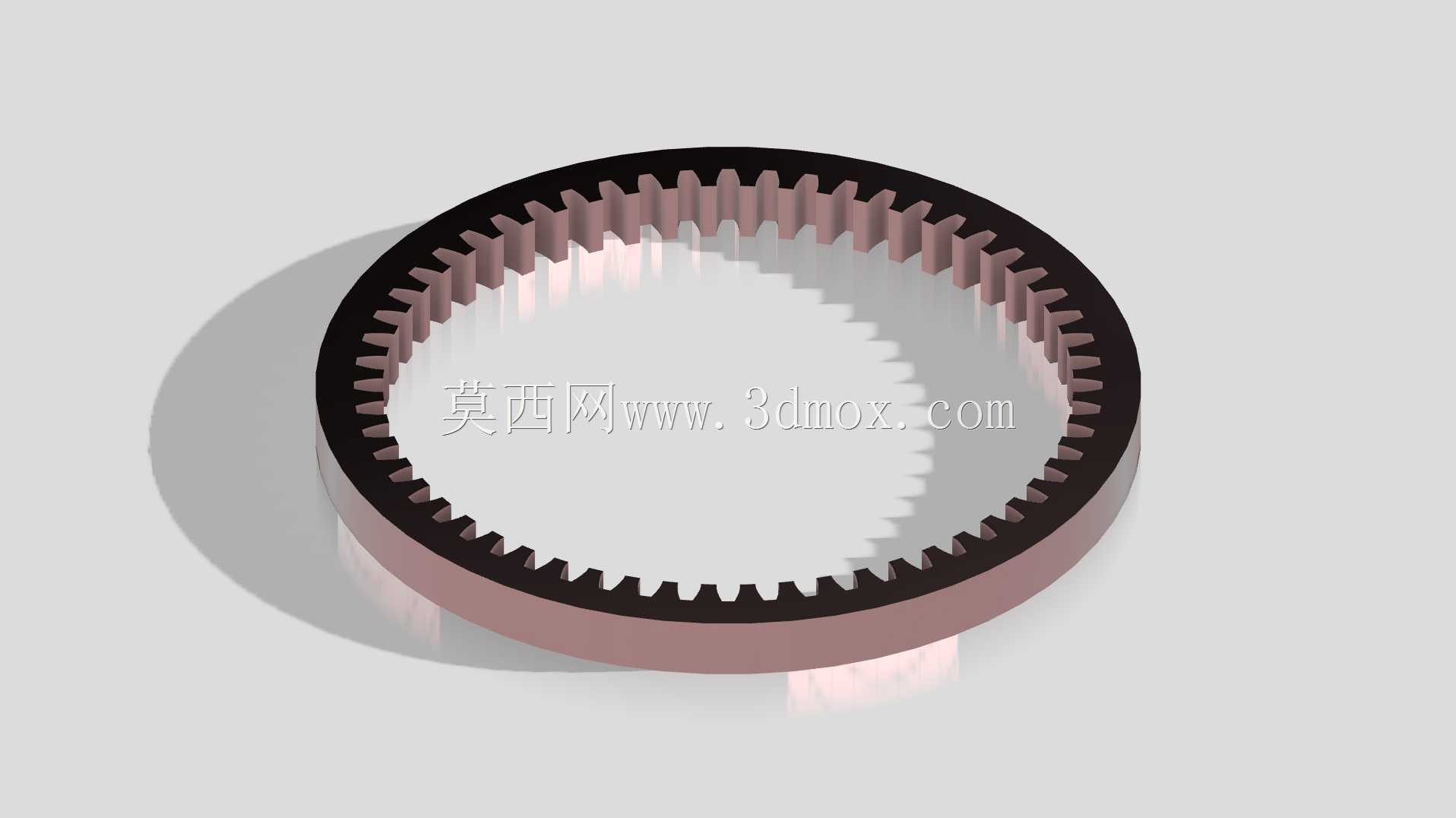

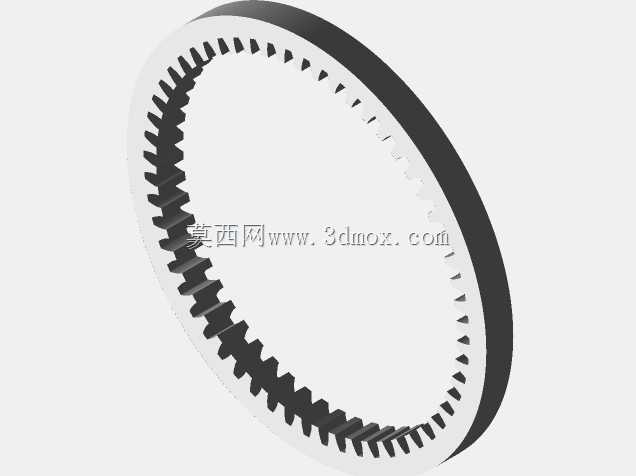

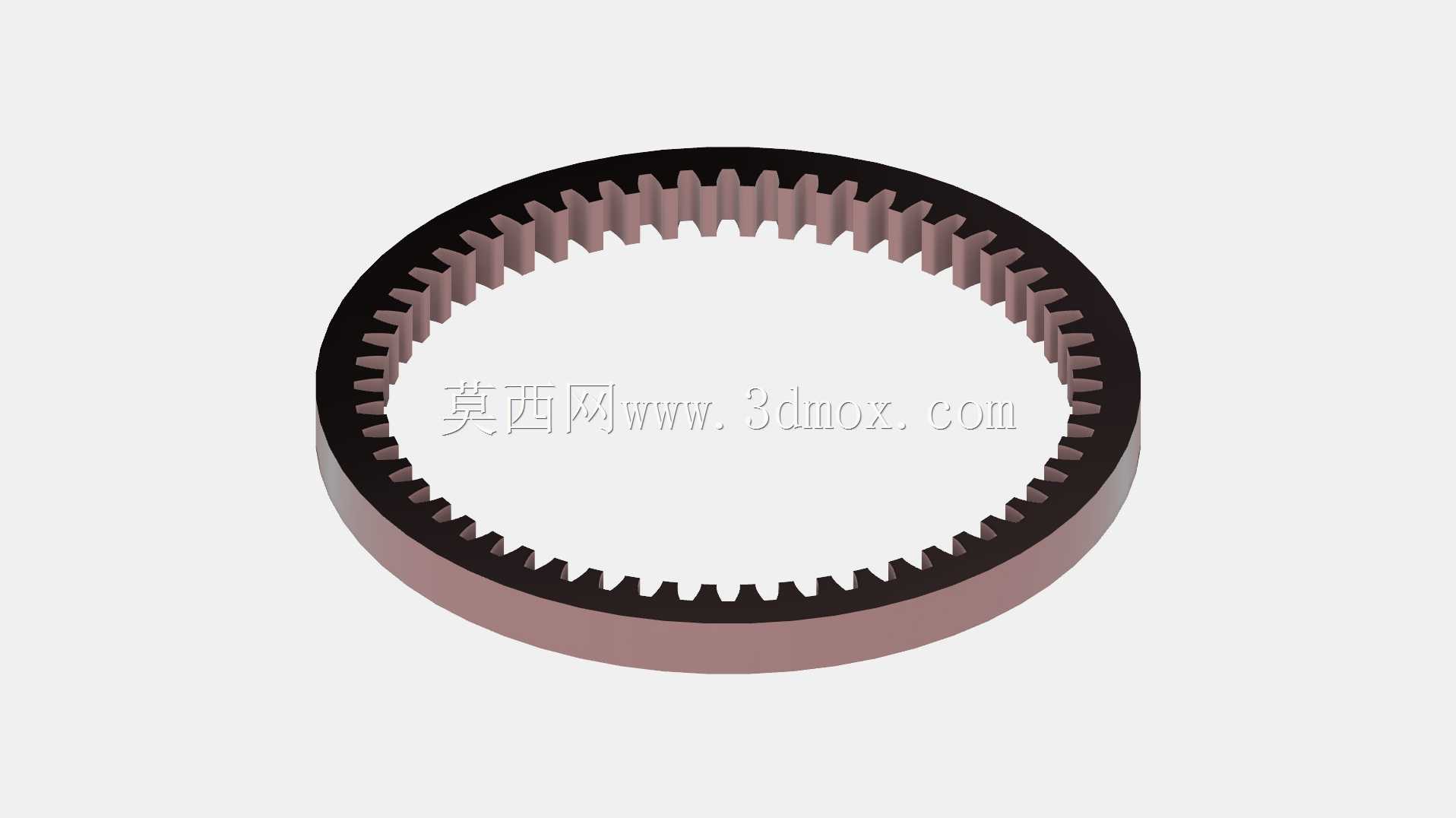

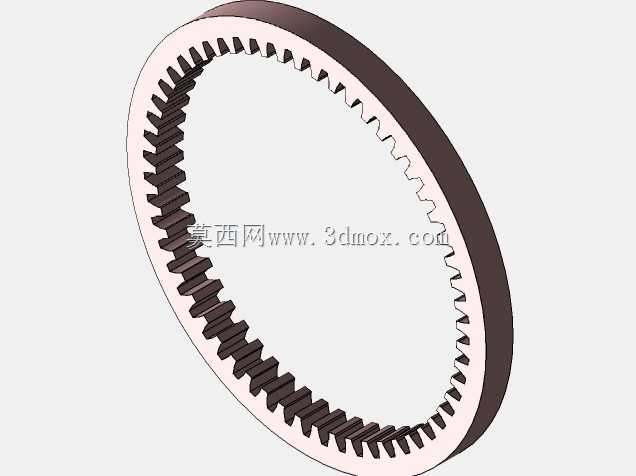

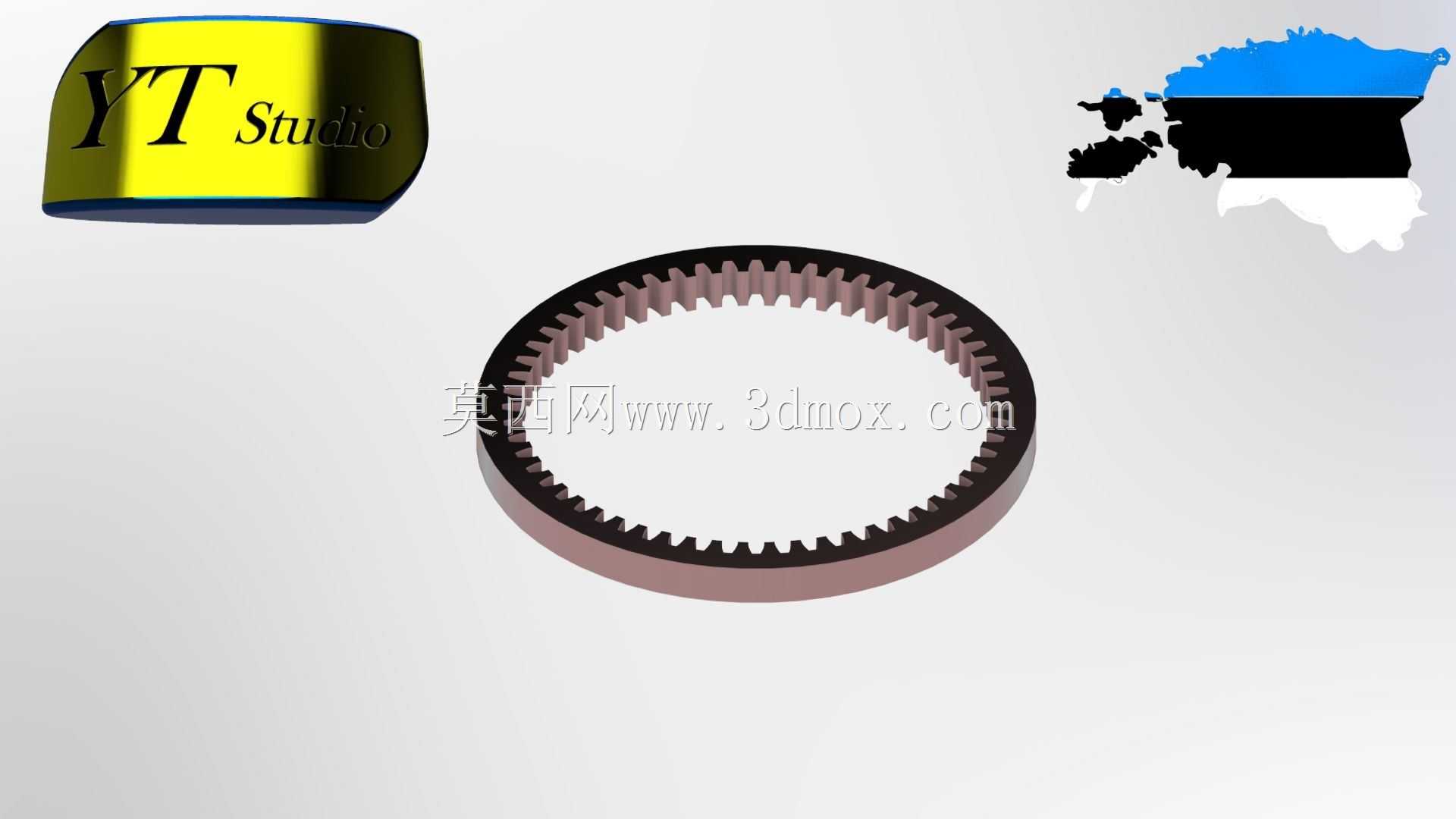

　　这也是很多传动方案选型时，会优先评估内齿圈加工可行性的核心原因。这款内齿正齿轮采用直齿齿形设计，齿向与齿轮端面保持垂直，没有螺旋角带来的轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，能简化配套支撑结构的设计复杂度，降低整个传动单元的零件数量与装配难度。齿形参数设计上，需要和配对的外齿轮保持模数、压力角一致，同时严格控制齿顶高、齿根高的公差带，避免啮合过程中出现齿顶干涉、根切的问题，尤其是内齿轮的齿顶圆直径小于配对小齿轮的基圆直径时，必须做齿顶修缘处理，保证啮合过渡的平顺性，减少传动过程中的冲击与噪音。从安装边界来看，这类内齿圈通常有两种安装形式，一种是作为固定齿圈，通过外圈的定位止口、连接螺栓固定在传动箱的壳体上，在行星轮系、回转分度机构、紧凑型减速装置的传动链路设计中，内齿正齿轮是承担动力传递、运动换向、速比匹配的核心构件，这类环形结构的齿轮和常规外啮合齿轮相比，能在相同传动比要求下大幅压缩传动单元的径向安装空间，尤其适合对设备体积有严格限制的工况场景，比如小型伺服传动模组、工程机械的回转驱动单元、精密机床的进给传动副，都能看到这类内齿圈的应用。从实际工程落地的角度看，内齿轮的齿形加工、精度控制难度远高于外齿轮，外齿轮可以通过滚齿、磨齿工艺直接完成齿形加工，而内齿轮受限于环形内腔的操作空间，多数需要采用插齿、拉齿工艺，大直径内齿圈还需要配套专用的工装夹具来保证装夹刚性，避免加工过程中出现齿形偏差、齿向误差超差的问题，

　　行星轮在齿圈内部围绕太阳轮公转同时自转，实现大速比的动力输出；另一种是作为输出构件，将齿圈和输出轴的连接法兰做成一体，太阳轮作为输入件，行星架固定时就能实现反向的大扭矩输出。设计这类内齿轮时，首先要根据传动链路的额定扭矩、峰值载荷计算齿面接触强度与齿根弯曲强度，确定合适的模数与齿宽，齿宽过大容易出现载荷沿齿向分布不均的问题，齿宽过小则会导致单齿承受的载荷过大，容易出现断齿、齿面点蚀的失效形式。其次要考虑加工工艺的可行性，比如小直径的内齿圈如果采用拉削工艺，要预留足够的拉刀退刀空间，插齿加工时要保证插齿刀的运动行程不会和齿圈的安装端面发生干涉。齿圈的壁厚设计也需要重点校核，壁厚过薄在热处理、装夹加工过程中容易出现变形，

　　导致齿圈的圆度超差，啮合时间隙不均匀，出现周期性的振动与噪音；壁厚过大则会增加零件重量，浪费材料，同时增大整个传动单元的径向尺寸。在实际装配环节，内齿圈和安装基座的配合公差通常选用H7/js6的过渡配合，既可以保证装配后的定位精度，避免齿圈工作时出现径向窜动，又不会因为过盈量过大导致装配困难，甚至压装过程中造成齿圈变形。齿面的热处理工艺需要根据应用场景选择，常规工况下采用调质处理就能满足强度要求，重载、高速工况下则需要对齿面进行高频淬火或者渗碳淬火，提高齿面的硬度与耐磨性，延长零件的使用寿命，同时要注意热处理后的变形控制，必要时在热处理后增加磨齿工序，修正热处理带来的齿形变形，保证齿轮的传动精度。很多新手工程师在设计内齿轮时，

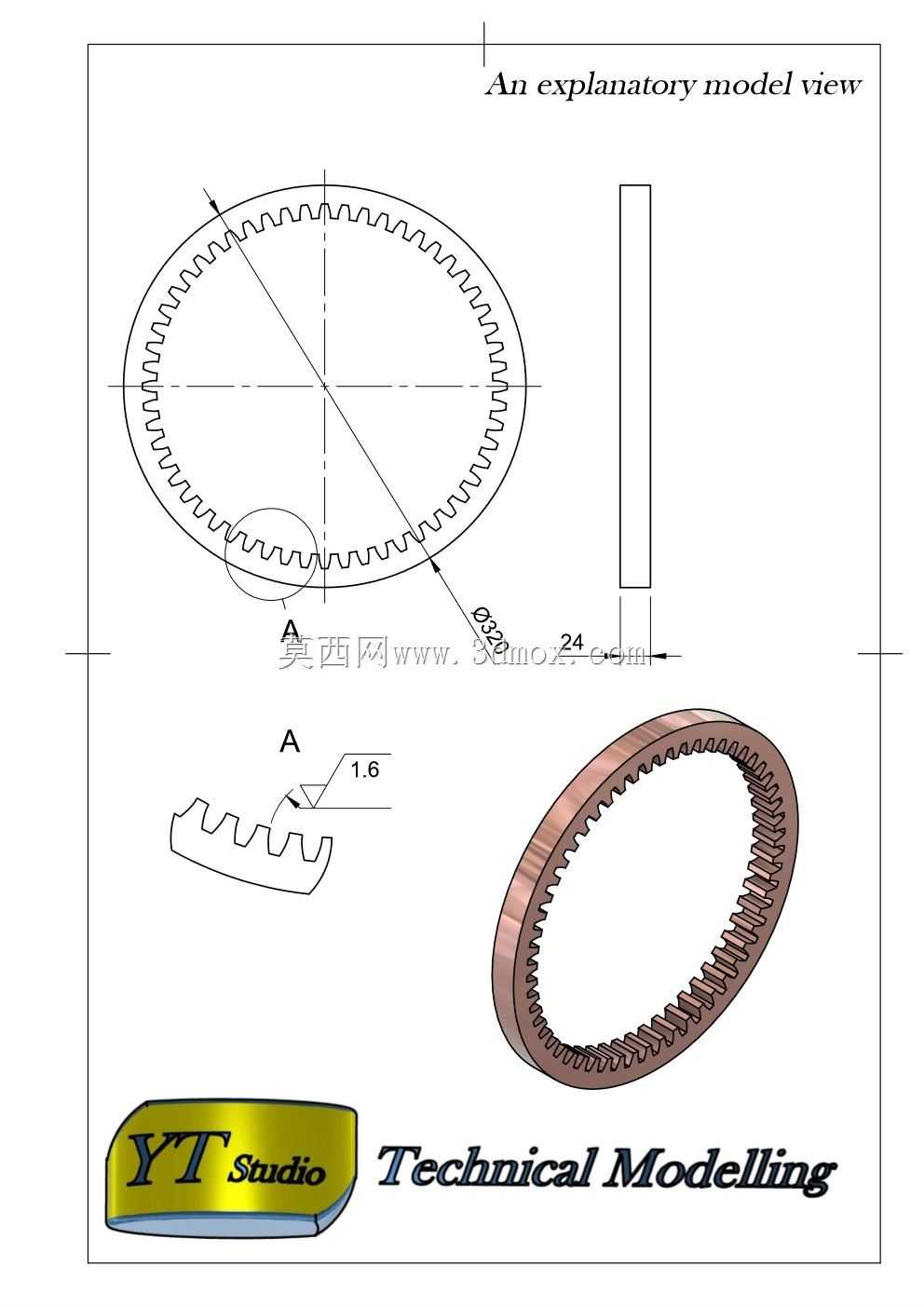

　　容易忽略变位系数的选择，内齿轮的变位系数和外齿轮的计算逻辑有明显区别，正变位的内齿轮齿顶厚会减小，负变位则会增大齿顶厚，需要根据配对齿轮的变位系数、中心距要求综合计算，避免出现齿顶变尖、过渡曲线干涉的问题。另外，内齿轮的齿根圆角也需要做合理设计，增大齿根圆角半径可以有效降低齿根处的应力集中，提高齿轮的抗弯曲疲劳强度，减少冲击载荷下断齿的风险。在三维建模过程中，这类内齿轮的齿形生成需要严格按照渐开线方程绘制，不能用近似圆弧代替渐开线齿形，否则加工出来的齿轮啮合时会出现接触不良、传动效率低、磨损快的问题，同时要在模型中准确标注出安装止口的尺寸、连接孔的位置度公差、齿圈的端面跳动公差，给后续的加工、检验环节提供明确的精度依据。对于需要做轻量化设计的场景，还可以在齿圈的非配合端面做均匀分布的减重孔设计，减重孔的位置要避开螺栓连接的受力区域，同时保证减重后齿圈的刚性满足载荷要求，避免工作过程中出现径向变形。
