多铰接点位径向回转支撑连接构件

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754899
  • 多铰接点位径向回转支撑连接构件

  在自动化生产线的工位转台、输送线的换向摆臂、工装夹具的角度调节模组这类需要实现定角度往复回转的场景里,这类多铰接点的径向回转构件是承担载荷传递与运动导向的核心零件,区别于标准滚动轴承的纯回转支撑属性,它同时集成了三个不同方向的铰接安装位,能够在单一部件上完成动力输入、负载连接、限位支撑的多重功能,大幅减少装配环节的零件数量,缩小整套回转机构的占用空间。从实际使用场景来看,这类构件常被用在轻工包装设备的翻料机构、小型自动化专机的摆杆驱动单元、检测设备的工件姿态调整组件上,因为这些场景的回转角度通常不会超过120度,不需要整周旋转的轴承结构,反而需要在回转半径范围内集成多个连接点位来对接不同的功能部件,这时候这种一体化的回转块就比“轴承+连接支架”的拼接方案更具结构刚性优势,也能避免拼接结构带来的装配累计误差。

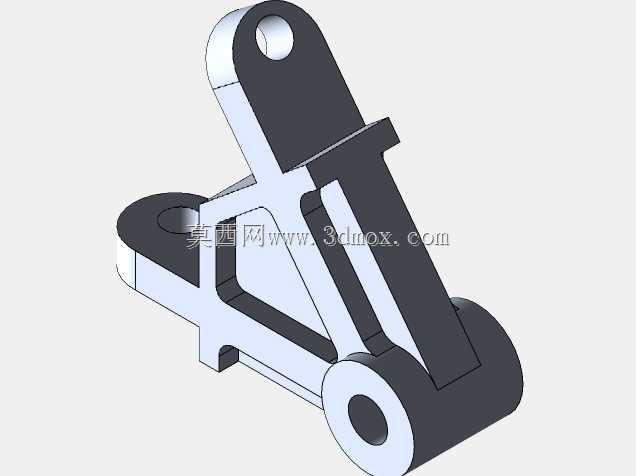

  从结构设计逻辑来看,整个零件采用了等强度的筋板布局,主体的斜向支撑筋连接了上下两个主铰接孔与侧方的驱动臂安装位,在承受径向载荷的时候,筋板能够将铰接点的集中应力均匀分散到整个构件的实体部分,不会出现局部应力集中导致的断裂变形。三个铰接孔的轴线保持严格的空间平行度公差,孔位之间的中心距按照对应机构的运动行程做了精准匹配,其中上方的铰接孔为固定回转基准孔,装配时与设备机架上的固定销轴配合,作为整个构件的回转中心;下方靠前的铰接孔用于连接负载摆臂,承担末端执行件的重量与工作载荷;侧方延伸的臂状结构上的安装位用于对接驱动源,不管是连接气缸推杆还是电机驱动的曲柄,都能通过这个点位输入动力,带动整个构件绕上方基准孔做定角度摆动。

  安装边界方面,构件的整体外轮廓在回转过程中不会超出以基准孔为中心、最大臂长为半径的圆柱包络范围,设计时已经对摆动过程中的轮廓干涉做了校核,相邻安装的部件只要预留出对应半径的避让空间,就不会出现运动卡滞。铰接孔的内径采用了统一的公差配合标准,与标准销轴的间隙配合控制在合理范围,既保证回转过程的顺畅无卡滞,又不会因为间隙过大导致回转角度出现偏差。孔的端面都做了凸台设计,装配时凸台端面与配合件的端面接触,减少接触面积的同时也能保证装配时的轴向定位精度,不需要额外加装调整垫片来控制轴向间隙。零件的主体壁厚根据不同位置的受力情况做了差异化设计,受力较大的筋板连接处与孔位周边做了加厚处理,非主要受力区域做了适当的挖空减重,在保证整体结构强度满足额定载荷要求的前提下,尽可能降低零件自身重量,减少回转过程中的转动惯量,让驱动源的动力输出更平稳,也能降低启停过程中的冲击载荷对相邻部件的影响。

  从实际选型适配的角度来说,这类构件适合用在中低载荷、往复回转频率不超过每分钟60次的工况下,孔内可以根据使用需求加装自润滑铜套或者滚针轴承,来提升铰接位置的耐磨性能,延长构件的使用寿命。如果是用在有洁净要求的食品包装或者医药生产设备上,也可以将材质更换为304不锈钢,配合对应的润滑方案满足卫生级要求;常规工业场景下采用45号钢调质处理后表面发黑即可满足使用需求,成本控制也更合理。设计时已经考虑了常规的加工工艺可行性,所有的棱角位置都做了工艺倒角,既避免加工过程中的锐边划伤装配人员,也能减少热处理过程中的应力集中问题,整个零件可以通过铣削加工一次装夹完成大部分特征的加工,不需要复杂的工装夹具,加工成本可控,适合批量配套使用。
