带腰型滑槽的双轨导向通道槽结构件

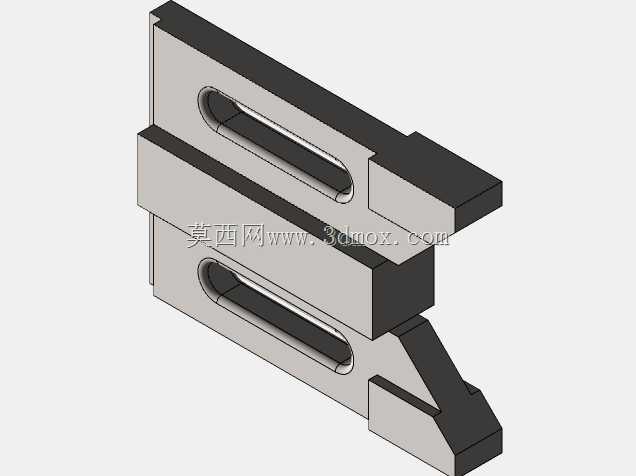

这类带双腰型滑槽的通道槽构件，多应用在工装夹具的工位调节段、小型自动化设备的直线导向限位环节，也常见于非标设备的快换模组对接位置，承担滑动导向、行程限位、相邻组件安装定位的核心作用，区别于普通固定式安装座，它的滑槽设计允许配套组件在预设行程内做线性位置调整，无需反复拆装基座就能适配不同规格工件的装夹需求，在多品种小批量的机加工工装场景里，能大幅减少换型时的工装调整时长。从结构设计逻辑来看，主体采用层叠式双轨平行布局，上下两条通长腰型滑槽的槽宽公差控制在H7级，槽边做了0.2mm的倒角去毛刺处理，避免滑动配合时出现卡滞、刮伤配套滑块接触面的问题；构件右侧的阶梯式凸台与斜向定位面，是为了对接设备机架的定位卡口做的适配设计，安装时不需要额外打定位销，靠凸台与卡口的形面配合就能完成初定位，再通过滑槽内的锁紧螺栓完成最终固定，安装边界上，构件整体厚度方向的安装预留间隙仅需2mm，滑槽的有效调节行程覆盖0-60mm区间，能适配多数小型工装的调节量需求。设计时特意将两个滑槽的中心距做了整数化处理，和市面常规规格的滑块安装孔距完全匹配，不需要单独定制配套滑动件，降低后续的配件采购与维护成本；构件端部的斜向切口是为了避让相邻工位的转动部件，避免设备运行时出现运动干涉，同时也能在组件滑入滑槽时起到导入导向的作用，不用刻意对准槽口就能顺利完成装配。实际使用中，这类通道槽的滑动面做了表面硬化处理，耐磨性能比普通冷轧钢材质的安装座提升三倍以上，长期频繁调节也不会出现槽壁磨损导致的配合间隙过大问题，平行布置的双滑槽结构相比单槽设计，能承受更大的侧向倾覆力矩，在装夹偏重的工件时也不会出现滑块偏摆、定位精度丢失的情况，适合用在对定位重复精度有一定要求的半自动化工位上。
