机械传动用拨叉垫片结构设计

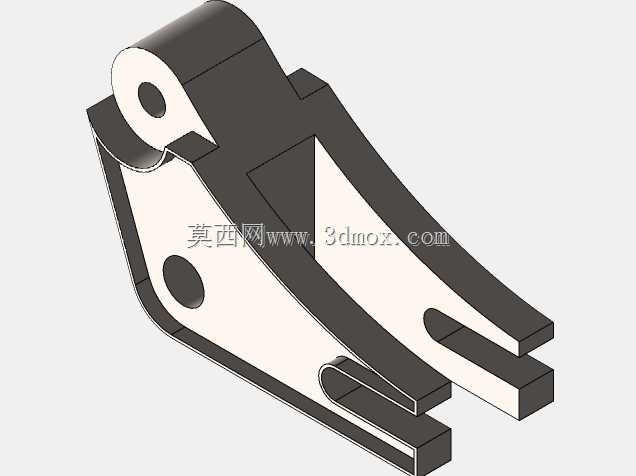

这类拨叉垫片多应用在机床变速箱、农用机械传动箱、小型工程机械换挡机构中，属于传动换挡系统里的配套承载构件，核心作用是垫隔拨叉与滑移齿轮端面，抵消拨叉往复拨动过程中的轴向窜动，避免拨叉本体直接和齿轮端面发生刚性摩擦，同时补偿传动组件装配时的轴向尺寸公差，保证换挡动作顺畅无卡滞。从结构设计来看，该零件采用一体化弯折成型结构，上端设置带通孔的铰接端，用于和换挡操纵机构的拨叉轴铰接配合，通孔的加工精度直接影响拨叉摆动的灵活度，设计时预留了适配标准销轴的配合公差，避免铰接处出现旷量导致换挡行程不准。零件主体为渐变厚度的承力臂结构，从铰接端向工作端逐步收窄厚度，既保证了拨叉摆动时的结构刚性，避免长期受轴向推力出现形变，又尽可能控制零件自身重量，减少换挡操纵时的阻力。工作端设置分叉式卡槽结构，卡槽的开口尺寸匹配对应滑移齿轮的拨叉槽宽度，卡槽两侧的接触面做了平行度公差约束，保证和齿轮槽侧壁接触时受力均匀，不会出现偏磨导致的换挡卡滞。零件上设置的两个定位通孔，分别对应铰接端的销轴孔和臂身的减重定位孔，臂身的孔位既可以减少零件整体重量，也能在装配时作为定位基准，方便工装夹具快速装夹完成铣削、钻孔等机加工工序。从安装边界来看，该零件铰接端的外圆尺寸需要匹配传动箱内拨叉轴的安装空间，避免摆动时和箱体内壁、相邻传动齿轮发生运动干涉，工作端的分叉长度需要适配滑移齿轮的轴向移动行程，保证齿轮在全挡位行程内，拨叉垫片都能稳定贴合齿轮端面传递推力，不会出现脱槽的情况。零件的弯折角度经过反复校核，对应拨叉轴的摆动中心到齿轮拨叉槽的力臂长度，保证操纵力传递效率最优，减少换挡时的操纵力，同时避免力臂过长导致零件受力过大出现断裂。这类零件在实际使用中，接触面会长期承受往复摩擦和轴向冲击，因此结构设计时在弯折处做了圆角过渡处理，避免应力集中导致零件在长期交变载荷下出现开裂，同时各接触面的粗糙度要求控制在合理范围，既降低摩擦阻力，也避免表面过于粗糙加速配合件的磨损。
