ENDER3PRO2023款挤出热端升级结构

　　桌面级FDM3D打印设备在长期使用过程中，原厂热端组件常出现送料打滑、散热不足导致的耗材堵头、挤出力不足引发的层间结合力差等问题，这套升级结构正是针对桌面级FDM设备日常作业中的常见痛点设计，可直接适配对应机型的原有安装位，无需对设备框架做破坏性改动即可完成替换。从实际应用场景来看，该结构可覆盖PLA、ABS、PETG等多种常用熔融沉积耗材的打印需求，不管是创客个人做创意模型打样、小型工作室做小批量功能件试制，还是教学场景下的3D打印实训作业，都能通过这套升级结构提升设备运行稳定性，减少打印过程中因热端故障导致的耗材浪费与工件报废。

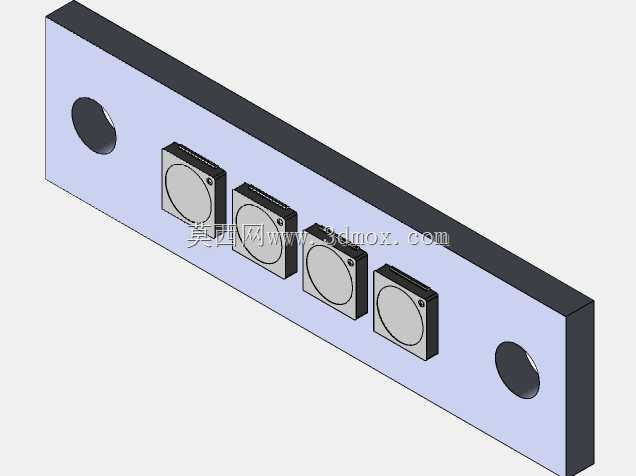

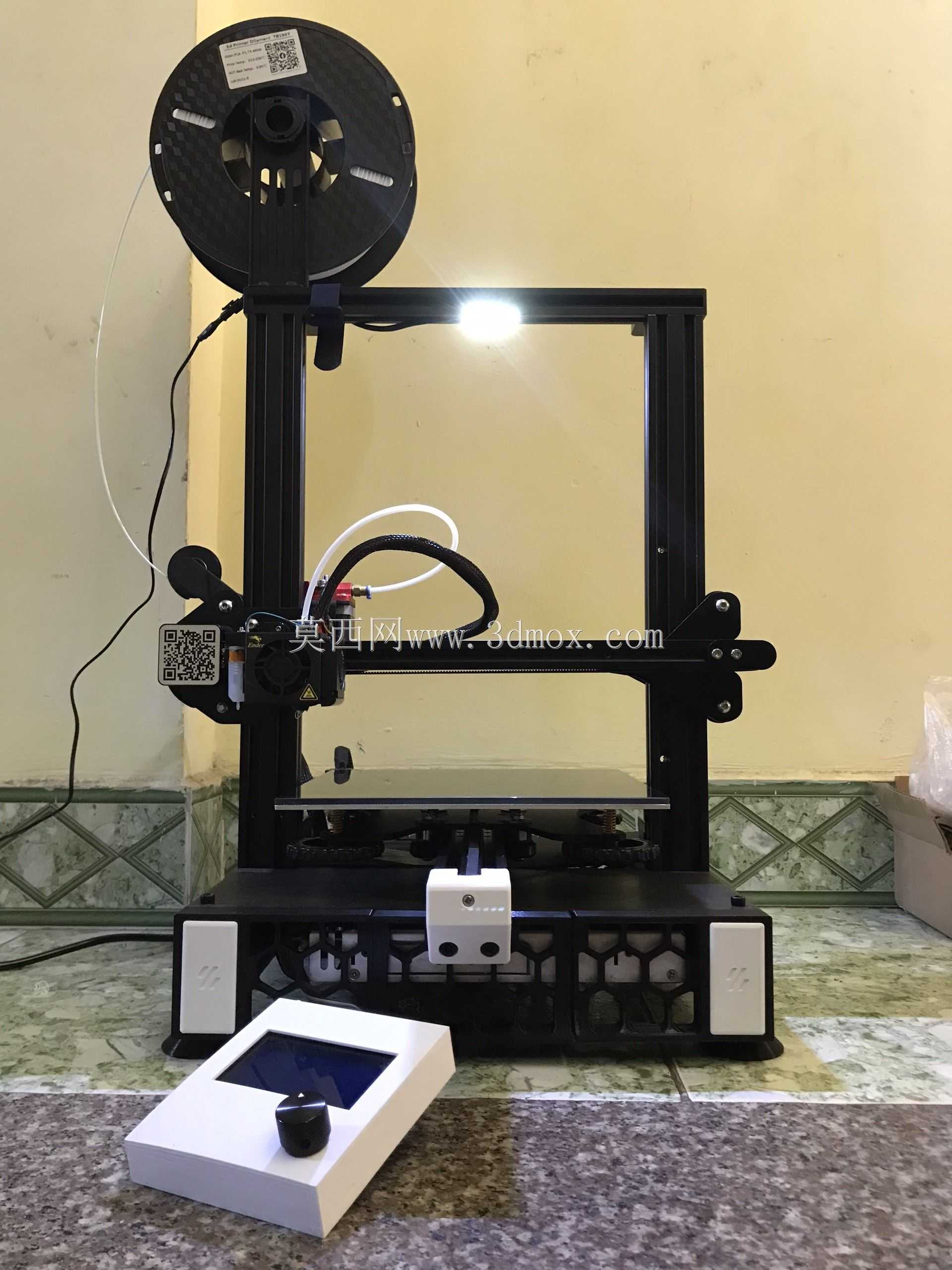

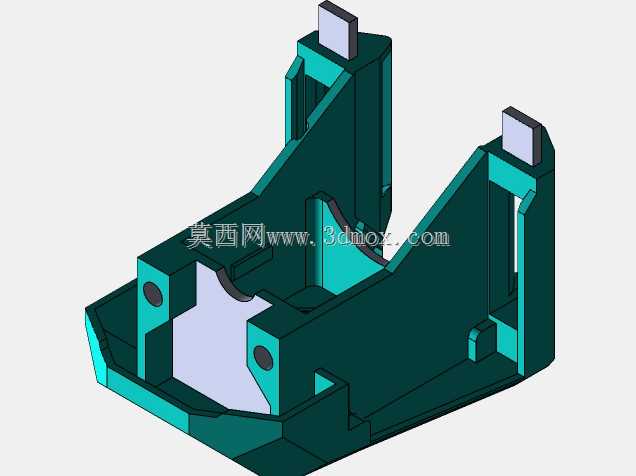

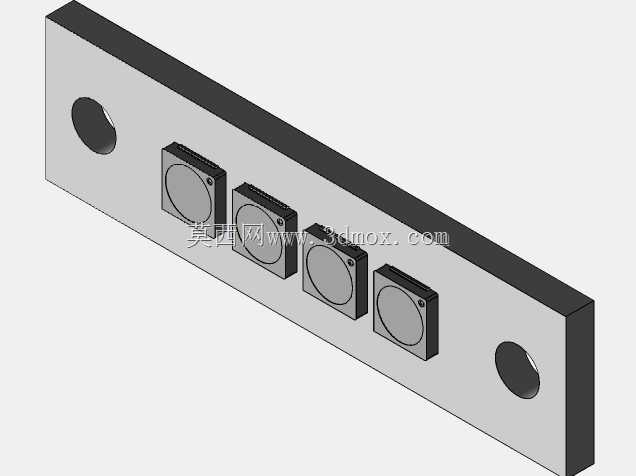

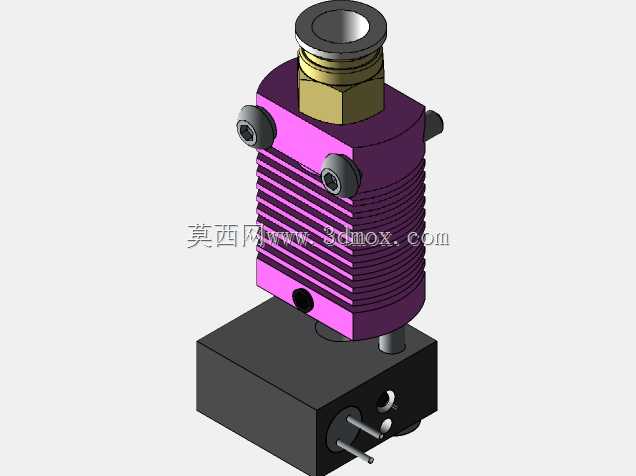

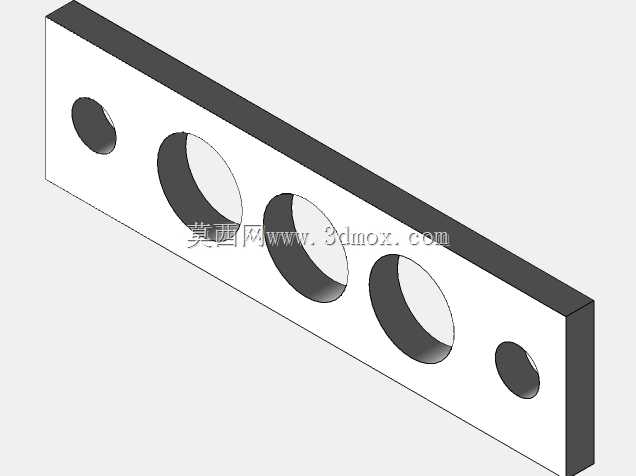

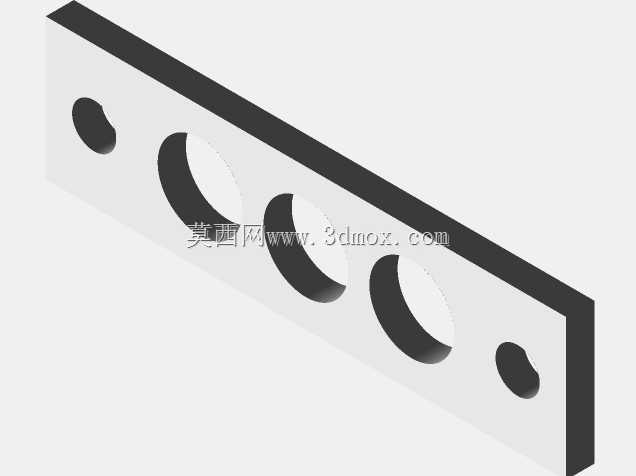

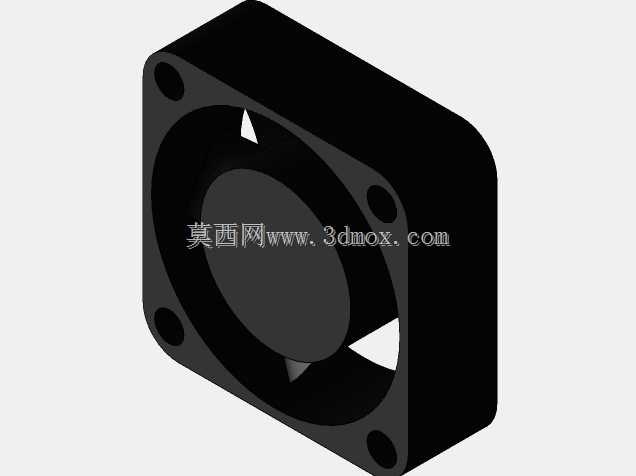

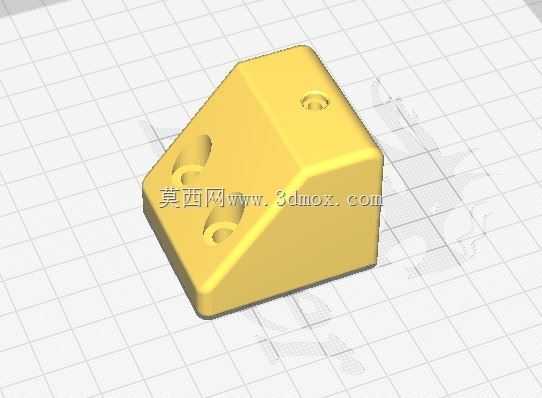

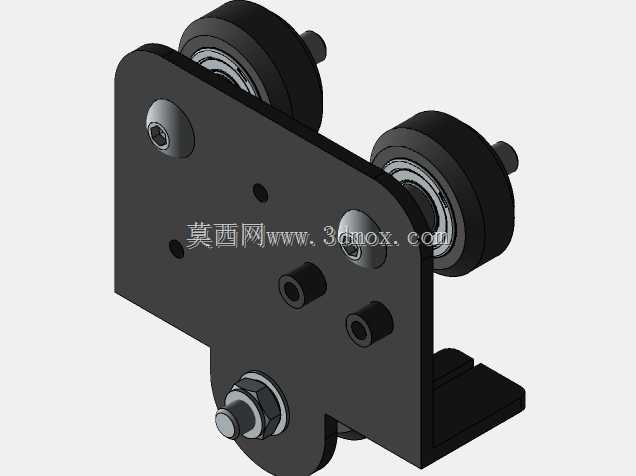

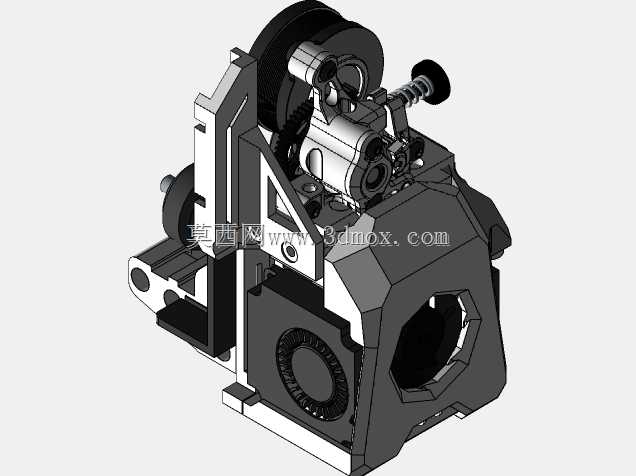

　　整套结构在设计时优先考虑了送料路径的同轴度，将挤出送料齿轮与热端进料喉管的同轴度公差控制在0.1mm以内，避免耗材在送料过程中因路径偏斜产生的弯折阻力，同时采用双齿轮夹紧送料的结构形式，相比原厂单齿轮送料结构，对耗材的咬合力提升40%以上，即便打印TPU这类柔性耗材时，也不会出现耗材打滑、送料滞后的问题，有效降低柔性耗材打印的难度。散热部分的结构设计做了针对性优化，将散热风道直接对准喉管散热段，配合离心风扇的定向送风，可让喉管散热段温度稳定保持在耗材玻璃化转变温度以下，从结构根源上避免耗材在喉管内提前软化引发的堵头故障，同时加热块部分做了隔热棉安装位的预留，减少加热块热量向周边结构的辐射传递，既可以降低加热功率损耗，也能避免热量传递到挤出齿轮部分导致耗材提前软化影响送料精度。

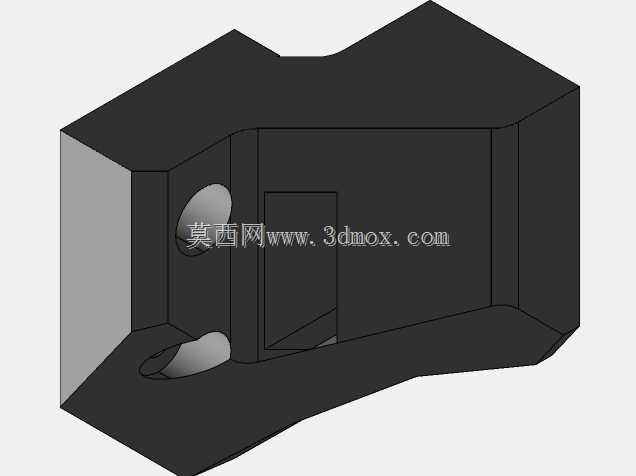

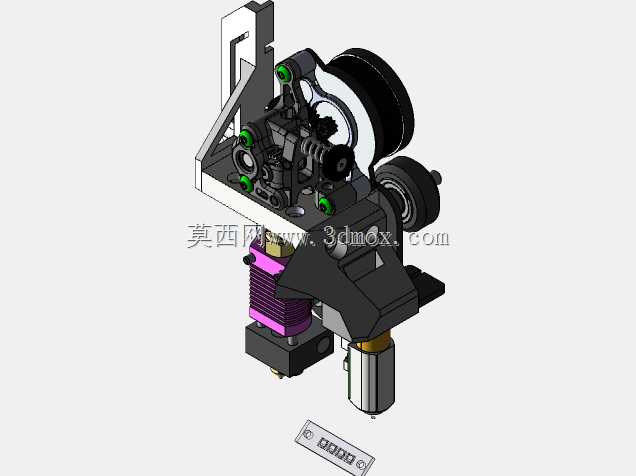

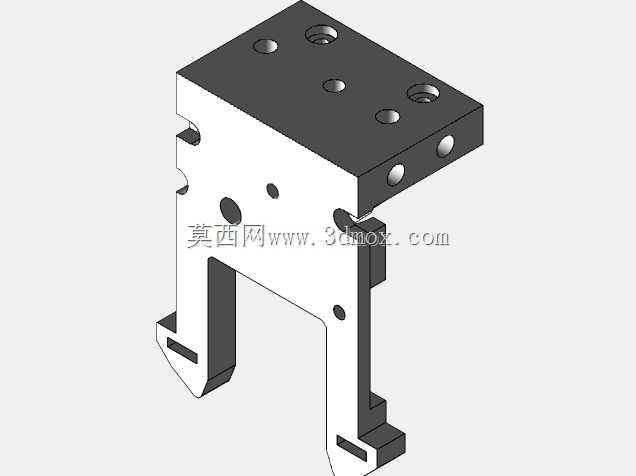

　　安装边界方面，整套升级结构的安装孔位完全匹配原有设备的X轴滑台安装点位，X方向总宽度控制在原有结构的安装尺寸范围内，不会与设备的X轴左右限位结构产生干涉，Z方向的高度尺寸经过校准，替换后无需重新调整Z轴限位开关的触发位置，也不会改变原有打印平台的有效打印行程，设备原有的自动调平传感器也可以直接安装在结构预留的安装位上，不需要额外设计转接件。结构上还预留了耗材断料检测传感器的安装位置，用户如果后续需要加装断料检测模块，不需要对结构做二次打孔修改，直接利用预留孔位即可完成加装。挤出电机的安装位做了定位凸台设计，装配时不需要反复调整电机与送料齿轮的啮合间隙，靠定位凸台即可保证齿轮啮合的中心距在合理范围内，降低装配调试的难度，即便是没有太多设备改装经验的用户，也可以按照装配关系快速完成整套结构的替换安装。

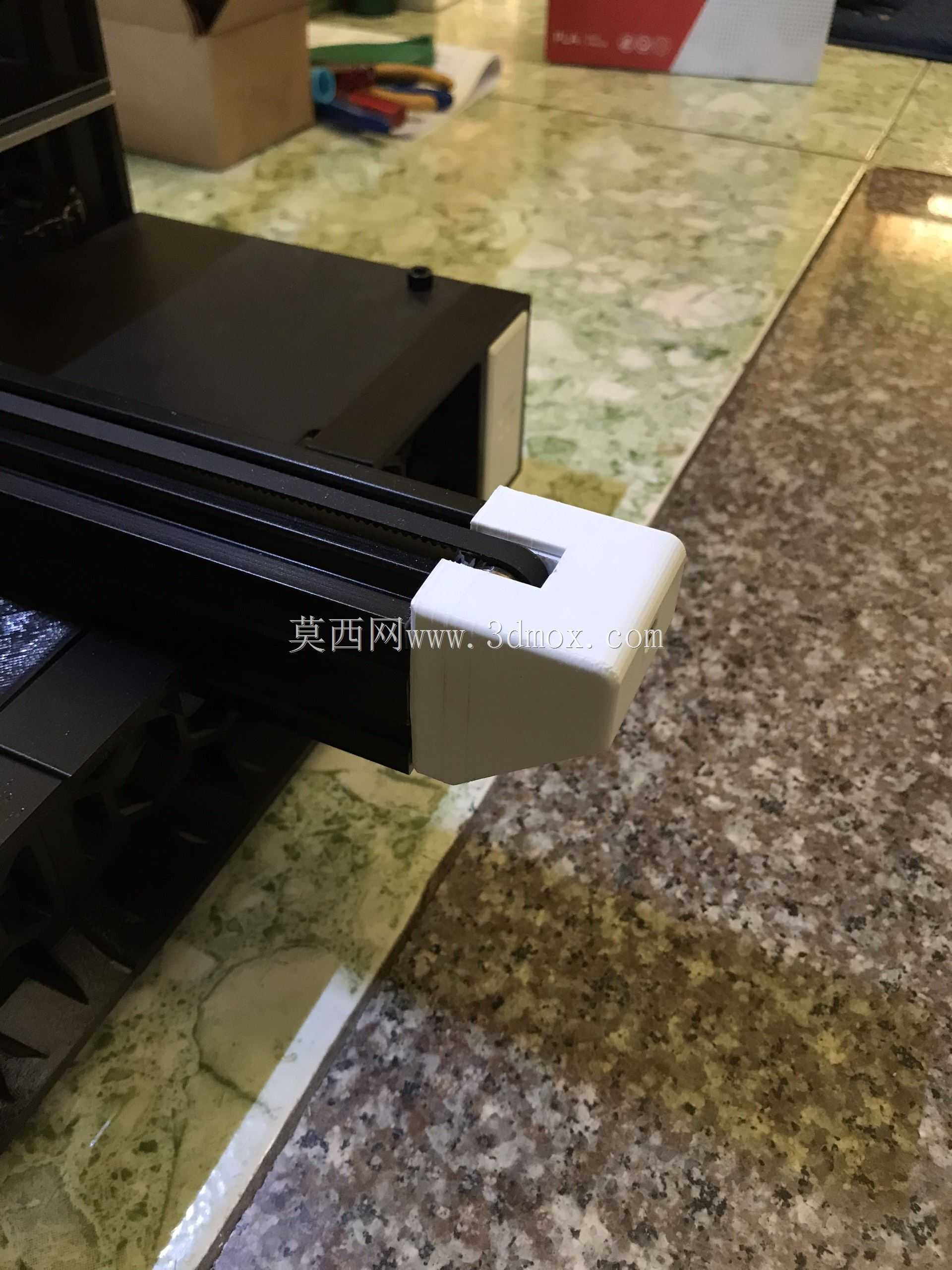

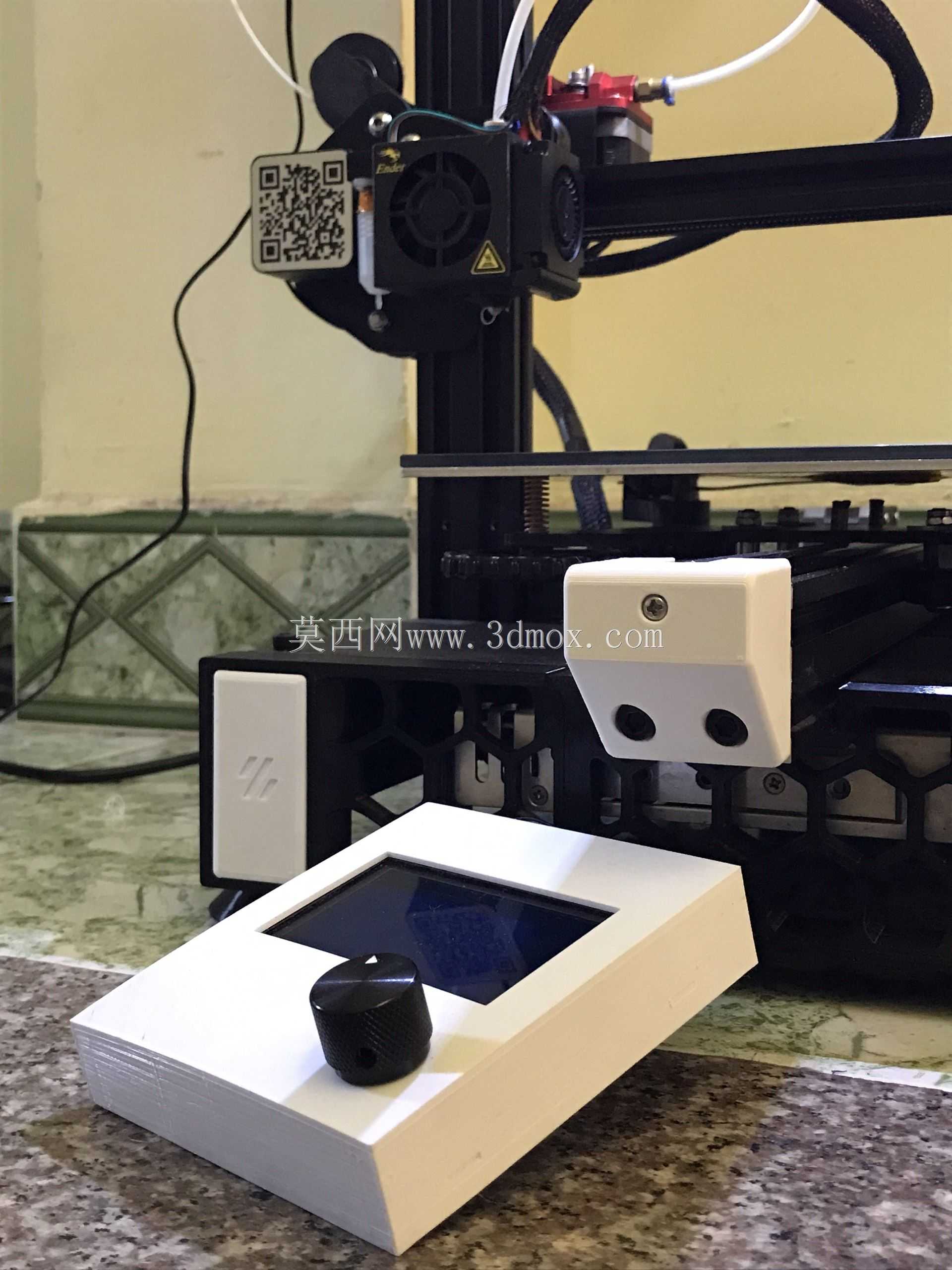

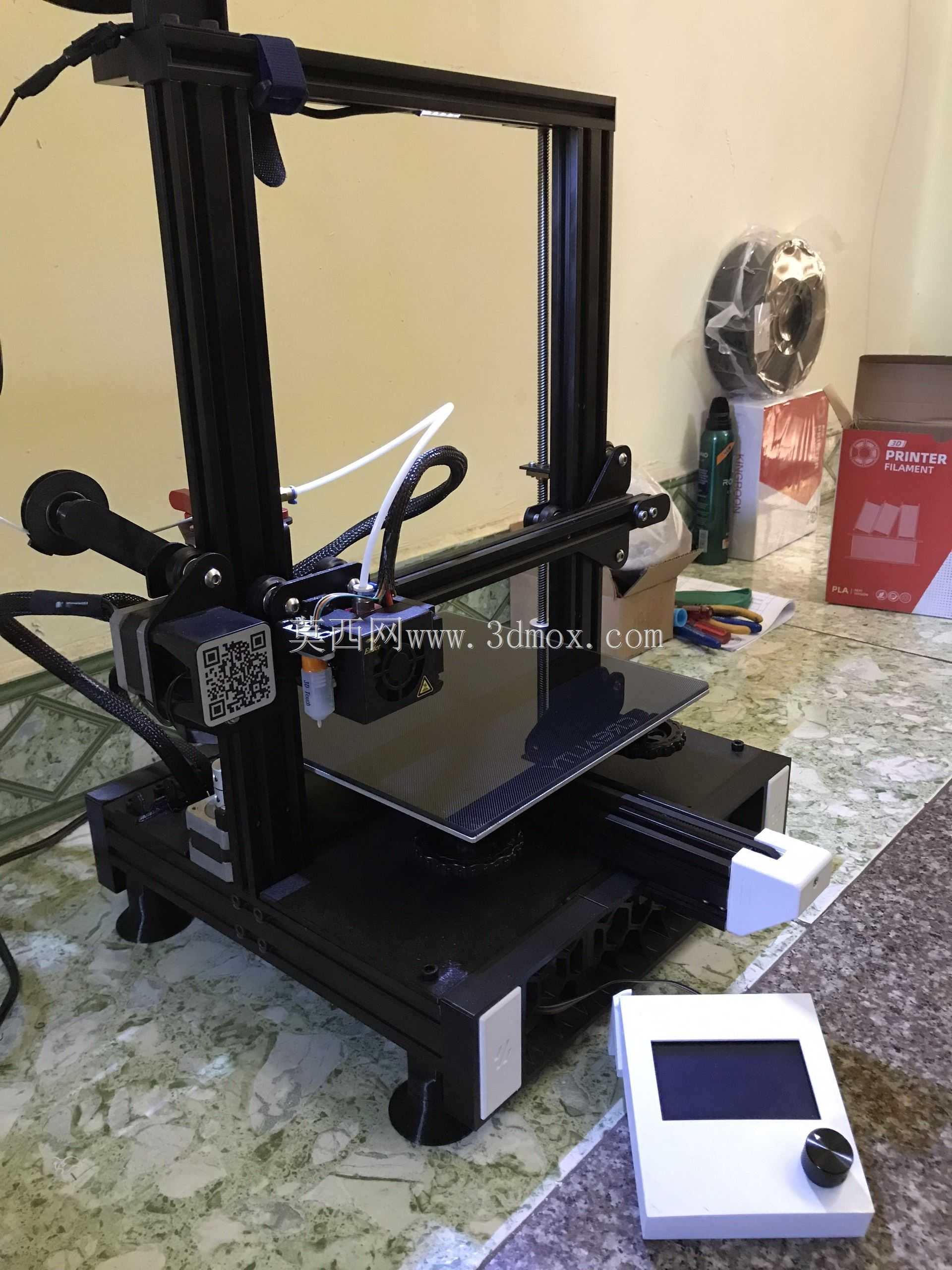

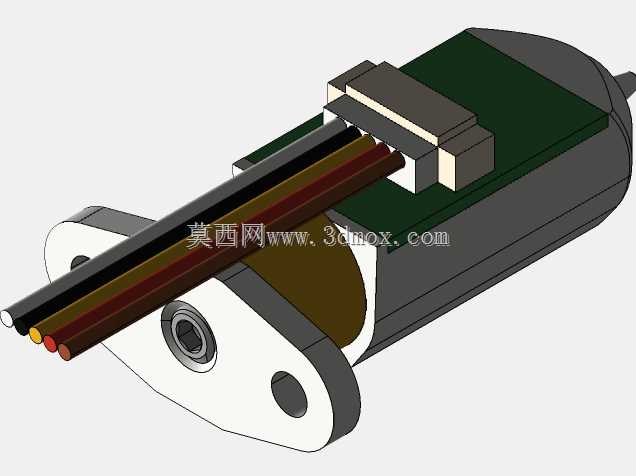

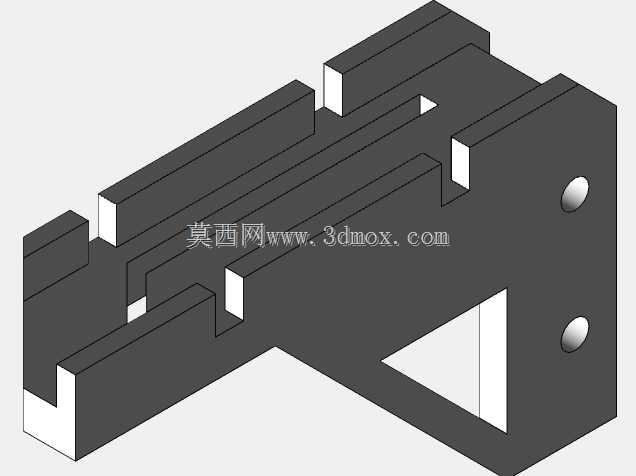

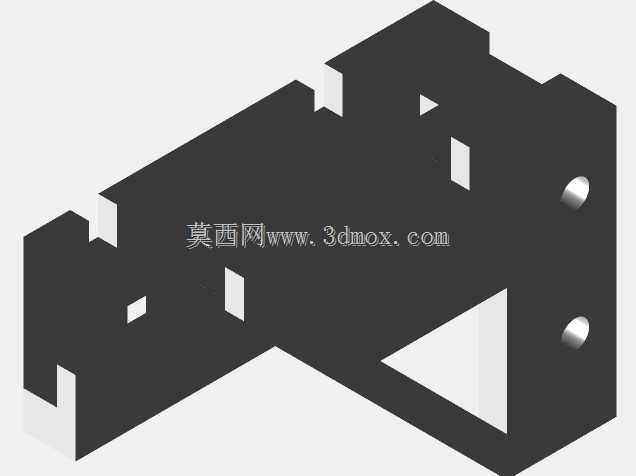

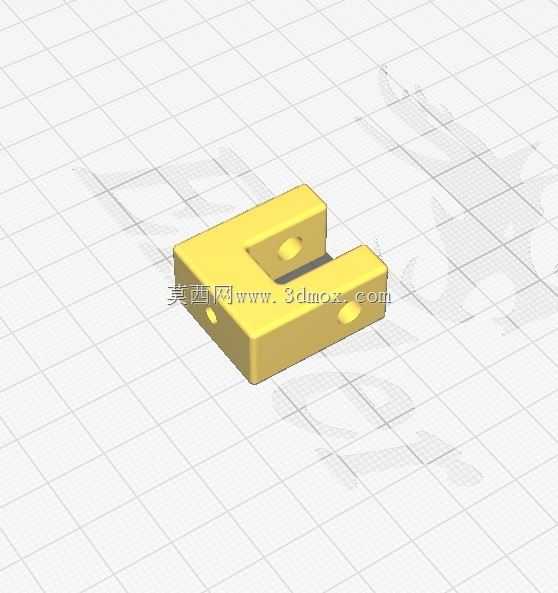

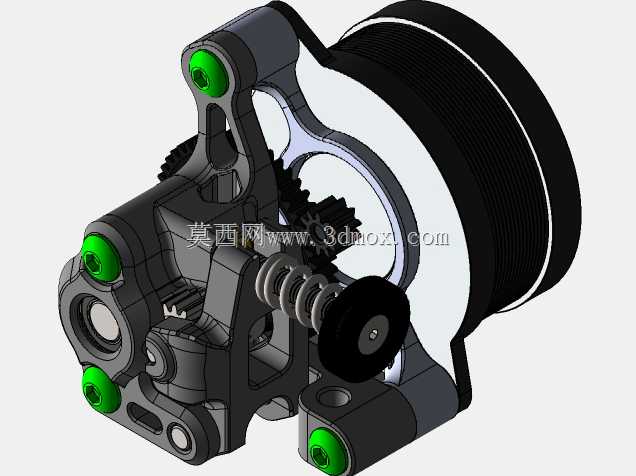

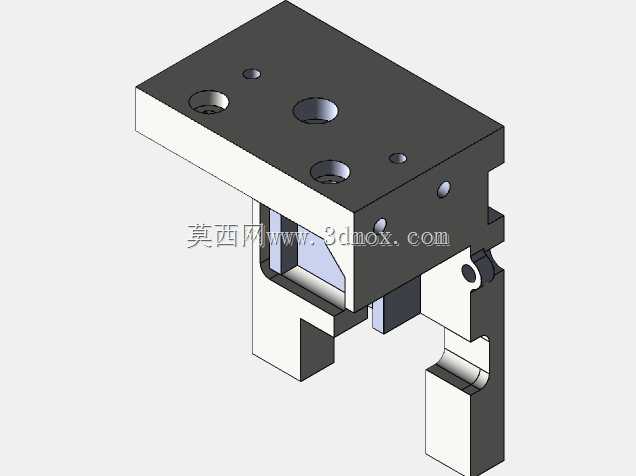

　　从结构细节来看，送料压紧结构采用了可调弹力的压杆设计，用户可以根据不同耗材的硬度调整压簧的预紧力，打印硬质耗材时适当加大预紧力保证送料不打滑，打印柔性耗材时适当减小预紧力避免耗材被压轮挤压变形导致进料不畅。喉管与加热块的连接部分采用了端面密封的结构形式，避免熔融耗材从连接缝隙处溢出形成漏料，加热块上的喷嘴安装孔做了倒角导向，更换喷嘴时可以快速对准螺纹，不会出现螺纹错牙导致的加热块损坏。散热风扇的接线位置做了走线槽预留，装配时线材可以顺着走线槽布置，不会在X轴往复运动过程中与周边结构产生摩擦剐蹭，延长线材的使用寿命，避免运动过程中线材拉扯导致的接触不良问题。
