创星元3D打印机TR自动调平传感器结构

　　在桌面级FDM3D打印设备的实际生产与改装场景中，打印平台的平面度偏差、Z轴零点定位误差是导致首层粘附失效、模型翘边、打印件厚度不均的核心诱因，传统的手动调平依赖操作人员反复调整平台调平螺母、测试A4纸拖拽阻力，不仅耗时久，且受人员操作经验影响极大，批量部署打印设备时一致性难以保障，TR自动调平传感器正是针对这一痛点设计的非接触式检测部件，可适配绝大多数采用近端挤出结构的桌面级FDM设备。这款传感器采用非接触式感应原理，可对不透明的打印平台材质进行稳定检测，无需像机械触针式调平传感器那样接触平台表面，既避免了触针长期接触磨损带来的检测精度漂移，也不会对玻璃、PEI贴膜、柔性磁贴等常见打印平台表面造成刮划损伤，检测响应速度快，

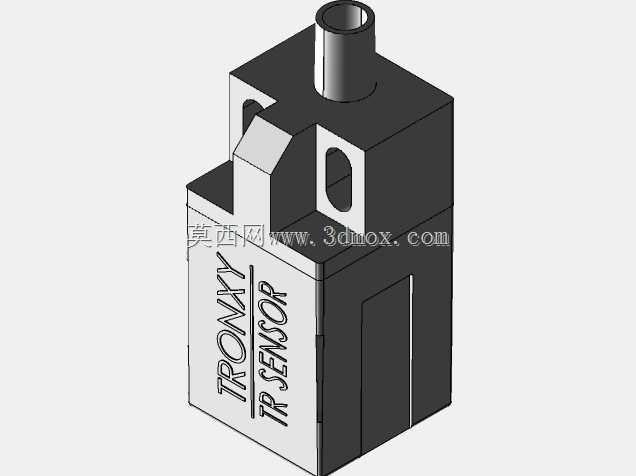

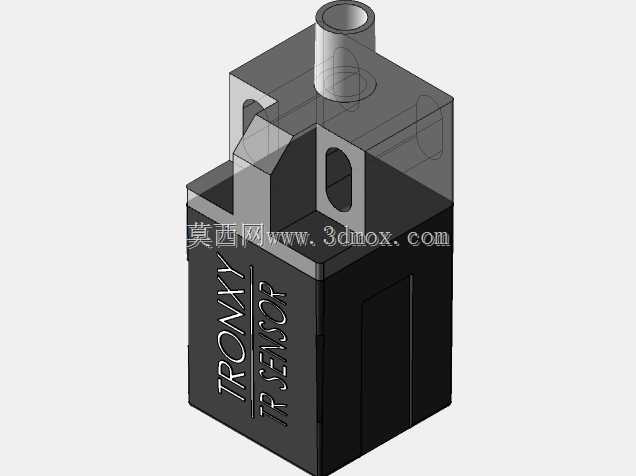

　　可在打印前的平台网格探测流程中快速完成多点位高度数据采集，配合设备固件的网格补偿算法，可将平台不同位置的高度差转化为Z轴运动的实时补偿量，让首层打印的挤出丝宽全程保持均匀一致，大幅降低调平操作的技术门槛。从结构设计层面来看，这款传感器采用一体化的方块式主体结构，主体外壳做了等壁厚的加强筋设计，既可以屏蔽内部检测电路的外界电磁干扰，也能提升整体结构刚性，避免设备运行过程中的振动导致传感器安装位置偏移。传感器顶部伸出的圆柱形导向结构，既可以作为走线的防护通道，也能在安装时与安装支架的定位孔配合，实现快速对位，无需反复调整检测端的朝向。传感器侧面开设的长圆形安装腰孔，可兼容不同孔距的安装支架，

　　本次优化后的版本将安装孔的适配间距从原有的11.5mm调整为11mm，刚好匹配市面上多数主流挤出头安装板的孔位图案，用户改装时无需额外对安装板进行钻孔、打磨等二次加工，直接使用标准M3螺丝即可完成固定，大幅降低改装的操作难度。在安装边界的设计考量上，传感器的检测端做了内凹式防护设计，检测面低于外壳下端面0.5mm，即使安装时出现轻微的位置超差，也不会让检测端直接碰撞到打印平台造成损坏。传感器整体的外形尺寸控制紧凑，安装后不会与挤出头的散热风道、风扇、送丝机构等周边部件产生运动干涉，X、Y轴的运动行程不会因为传感器的安装出现明显缩减。传感器外壳表面蚀刻的标识清晰标注了部件型号与安装朝向，操作人员装配时可快速识别正确安装方向，

　　避免装反导致检测失效。实际应用中，这款传感器可适配PLA、ABS、PETG等多种常见耗材的打印场景，无论是常温打印的PLA耗材，还是需要平台加热到100℃以上的ABS耗材，传感器的检测精度都不会受平台温度小幅上升的影响，检测重复精度可控制在0.01mm级别，完全满足FDM打印的首层精度要求。在设备改装场景中，这款传感器的结构设计预留了足够的接线空间，接线端位于传感器上部，走线可沿着挤出头的现有线束捆扎固定，不会在Z轴上下运动过程中出现线束拖拽、勾挂等问题。传感器的外壳采用耐温的工程塑料材质，可长期耐受挤出头周边的辐射温度，不会出现受热变形、结构松动的问题。相较于早期的机械式限位开关调平方案，这款非接触式传感器没有活动机械结构，不存在机械磨损、弹簧疲劳等失效风险，长期使用的稳定性更优，日常维护仅需定期擦拭检测端表面的灰尘与耗材碎屑即可，无需额外的润滑、部件更换等操作。在批量生产的3D打印设备装配环节，这款传感器的标准化安装尺寸可让装配人员快速完成定位锁紧，配合固件的参数预设，设备出厂前的调平检测工序耗时可缩短60%以上，大幅提升装配效率，同时也能降低售后环节中用户因调平操作不当产生的咨询与返修比例。
