工业级紧凑型水冷冷却循环设备结构

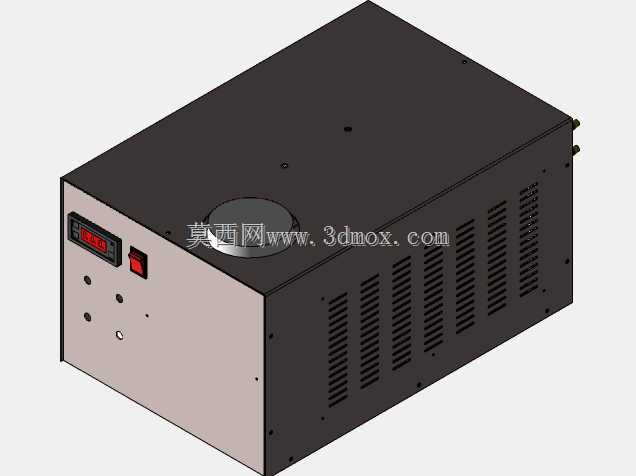

　　在激光加工、小型精密机床主轴冷却、实验室分析仪器温控这类对持续恒温供液有要求的场景里，紧凑型水冷冷却单元是配套系统里不可或缺的组成部分，这套三维结构完整还原了桌面级工业冷却器的整机布局，从外部接口到内部安装位的预留都贴合实际装配逻辑。从整机外形来看，设备采用长方体立式机箱结构，外壳主体采用1.2mm厚度冷轧钢板折弯拼接成型，正面操作区域做了内凹式面板设计，避免外接管路剐蹭到数显温控表与电源开关，面板上预留的数显表安装孔、船型开关开孔、状态指示灯孔位、外接水嘴安装孔都按照常规工业元件的安装尺寸做了公差预留，数显表位置刚好处于操作人员站立时的视线平齐高度，不用弯腰就能实时读取当前循环液温度，电源开关带红色警示拨杆，

　　紧急状态下可以快速切断设备供电。机箱侧面开有阵列式通风栅格，栅格的开孔方向顺着内部散热风道的走向设计，既可以保证冷却空气顺畅流经内部的散热鳍片与冷凝管路，又能避免大尺寸杂物落入机箱内部，栅格的冲压翻边朝向机箱内侧，不会在安装搬运时划伤操作人员的手部。机箱顶部预留了圆形的加注口安装位，对应内部水箱的加水口位置，日常维护补充循环液时不用拆开整机外壳，直接打开顶部的密封盖就能完成加注，加注口周围做了下沉式的围边结构，加注时溢出的少量液体不会顺着机箱顶面流到侧面的通风栅格内，避免液体渗入电路部分引发故障。从内部结构的布局逻辑来看，三维模型里预留的安装空间完全匹配常规冷却系统的元件排布：靠近正面面板的位置是电气控制腔，用来安装温控电路板、

　　继电器、接线端子排，控制腔和下方的水箱、散热组件之间做了分隔板隔离，避免循环液渗漏或者冷凝水产生时影响电气元件的绝缘性能；机箱中后段是散热核心区，预留了压缩机、散热鳍片、轴流风扇、循环水泵的安装位，各个元件之间的走线、走管间隙都按照实际装配的最小安全距离预留，不会出现管路弯折半径过小影响冷却液流量、或者线缆距离散热片过近加速绝缘层老化的问题。设备背部预留了两个快插水嘴的安装孔，分别对应循环液的出水与回水接口，接口位置距离机箱底部有15mm的抬高距离，外接软管时不用过度弯折管路，同时接口周围预留了固定喉箍的操作空间，现场安装时可以快速完成管路连接。机箱底部预留了四个橡胶减震脚的安装螺孔，安装后整机和放置台面之间有10mm的间隙，

　　既可以隔绝内部水泵、压缩机运行时产生的振动传递到配套设备上，也能让底部的通风间隙辅助机箱内部散热，避免机箱底面长期和台面贴合积累冷凝水造成外壳锈蚀。在建模细节上，所有的板件连接位置都预留了自攻螺丝或者拉铆螺母的安装位，折弯处的圆角半径符合钣金加工的最小工艺要求，没有出现无法加工的直角折弯结构；面板上的开孔边缘都做了去毛刺处理的结构示意，对应的密封胶圈安装槽也有体现，保证面板安装后可以达到基础的防尘防溅等级。这套结构在设计时充分考虑了桌面级安装场景的空间限制，整机宽度控制在300mm以内，深度400mm左右，高度不超过250mm，可以直接放置在设备操作台的下方或者侧边支架上，不需要额外占用过大的安装空间，同时整机的重心偏下，内部较重的压缩机、水箱组件都布置在靠近机箱底部的位置，即使外接管路受到拉扯，设备也不容易出现倾翻的问题。对于做配套设备集成的结构工程师来说，这套模型可以直接用来核对安装接口尺寸、评估配套布局的空间占用，也可以在此基础上根据不同的制冷量需求调整内部元件的排布，修改面板上的功能开孔，快速衍生出适配不同功率等级的冷却设备结构，不用从零开始搭建机箱框架、核对各个元件的安装干涉问题，能大幅缩短前期方案设计的周期。
