带指示灯金属螺纹安装控制按钮结构

　　这类带LED指示的按钮是工业控制回路里最常见的人机交互元件之一，从低压配电柜的面板操作、小型自动化设备的启停控制，到测试仪器的功能触发、民用机电设备的状态切换，几乎所有需要人工给出电信号指令的场景都能见到它的身影。和无指示的普通按钮不同，集成LED光源的款式可以直接通过自身发光反馈回路通断状态，操作人员不需要额外查看指示灯组就能快速判断当前设备运行档位，在紧凑排布的操作面板上能大幅降低误触概率，也能减少面板上额外开孔的数量，简化面板加工工序。

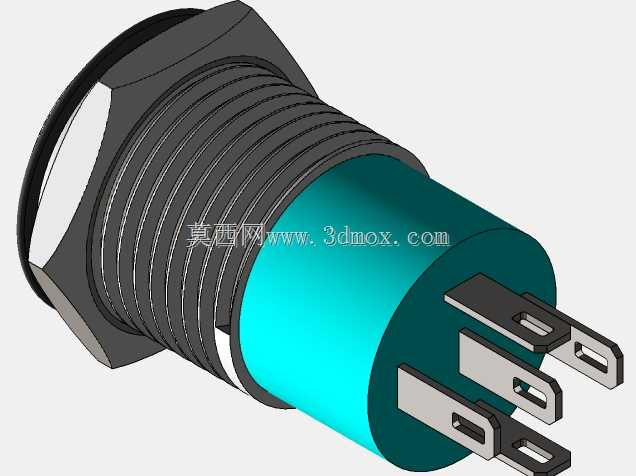

　　从结构设计来看，这款按钮采用了全金属螺纹外壳，主体安装段为标准公制细牙螺纹，配套六角锁紧螺母可以适配1到6毫米厚度的面板安装，安装时只需要在面板上开出对应直径的圆孔，将按钮从面板正面穿入，背面拧上锁紧螺母即可完成固定，不需要额外的卡扣或者固定支架，安装效率比卡扣式按钮更高，同时金属外壳的抗冲击、抗油污能力更强，适合在车间多尘、有少量切削液飞溅的工况下使用。按钮的操作端做了圆弧收边处理，高出面板的高度控制在5毫米以内，既保证手指按压时有足够的触感反馈，也能避免意外磕碰导致的误触发，外壳的黑色氧化处理层可以长期耐受手指接触带来的汗液腐蚀，不会出现掉漆、锈迹影响外观的问题。

　　尾部的插片式接线端子采用了标准间距设计，一共四个引脚分别对应常开、常闭触点以及LED指示灯的正负极，接线时可以直接搭配标准的6.3mm插簧端子，不需要焊接，现场布线时压接好插簧直接插入即可，后期维护更换也不需要重新处理线头，能大幅缩短设备检修的停机时间。内置的LED发光部分和按钮动作机构做了隔离设计，光源布置在按钮基座的环形位置，按压动作不会触碰到发光元件，长期频繁按压也不会出现LED引脚脱焊、光源移位的问题，发光颜色可以根据实际使用需求搭配红、绿、蓝、黄等不同款式，分别对应停止、运行、故障、复位等不同的功能定义，方便操作人员快速识别按钮功能。

　　建模过程中需要重点关注几个装配边界的尺寸配合：首先是螺纹段的外径和安装孔的间隙配合，单边间隙控制在0.1毫米以内，既保证安装时可以顺利穿入面板，也不会因为间隙过大导致按钮在面板上晃动；其次是尾部插片的位置度公差，四个插片的相对位置偏差不能超过0.2毫米，否则会出现插簧无法顺利插入、或者接线后端子受力变形的问题；另外按钮的按压行程设计为2毫米，按压力度控制在3到5牛，既不会因为力度太轻导致误碰，也不会因为力度过大让操作人员长期操作产生疲劳，内部的复位弹簧采用了不锈钢材质，保证在-20到60摄氏度的工作环境下都能稳定复位，不会出现弹簧卡滞导致按钮无法回弹的问题。

　　在实际设备选型时，这类按钮的触点额定电流一般为5A/250VAC，可以直接控制小型接触器、继电器的线圈回路，不需要额外加中间继电器扩容，LED的供电电压可以根据设备控制回路的电压选择对应等级，直接并联在触点回路两端就能实现状态指示，不需要额外布置指示灯的供电线路。和塑料外壳的按钮相比，金属外壳的款式抗电磁干扰能力更强，在有变频设备、伺服驱动器的强电磁干扰工况下，不会因为外界干扰导致LED误发光，也能更好地屏蔽内部触点通断时产生的电火花对外界的电磁辐射，满足工业设备的电磁兼容要求。
