家用SUV整车结构布置三维设计方案

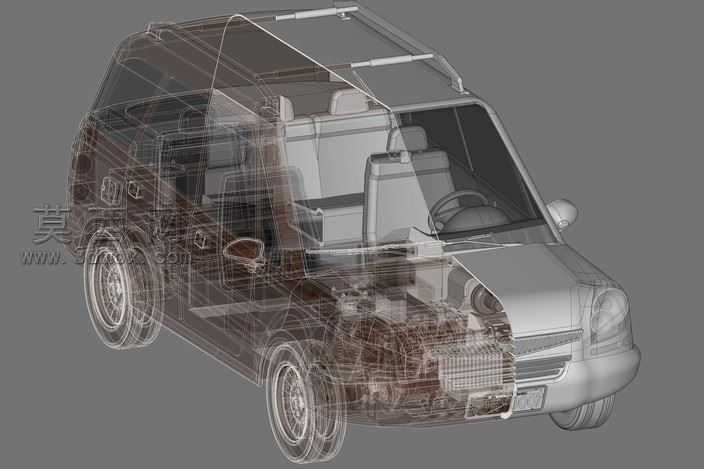

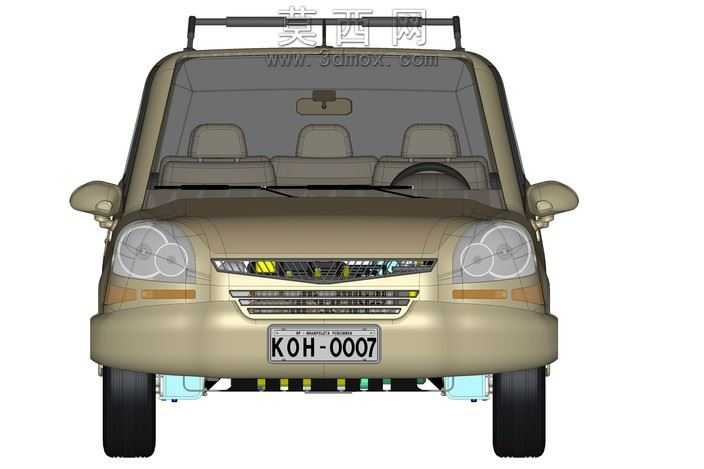

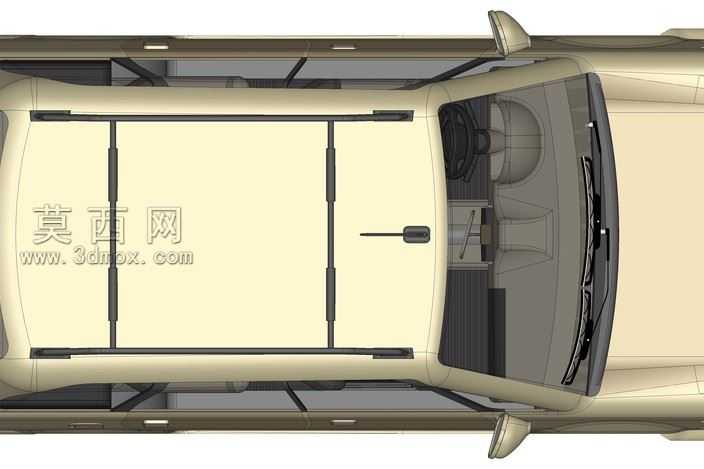

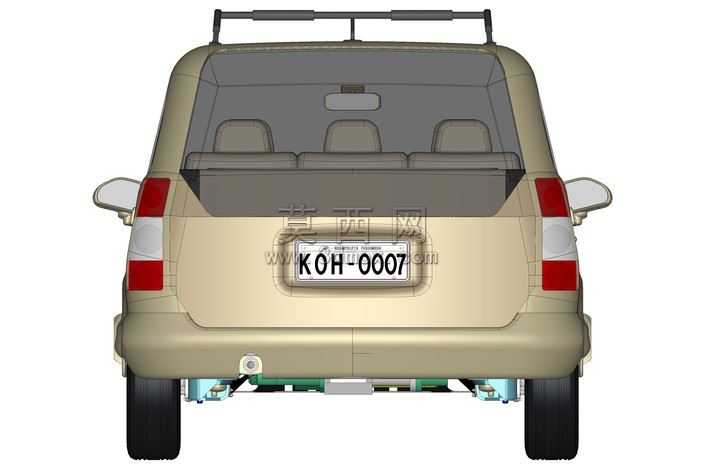

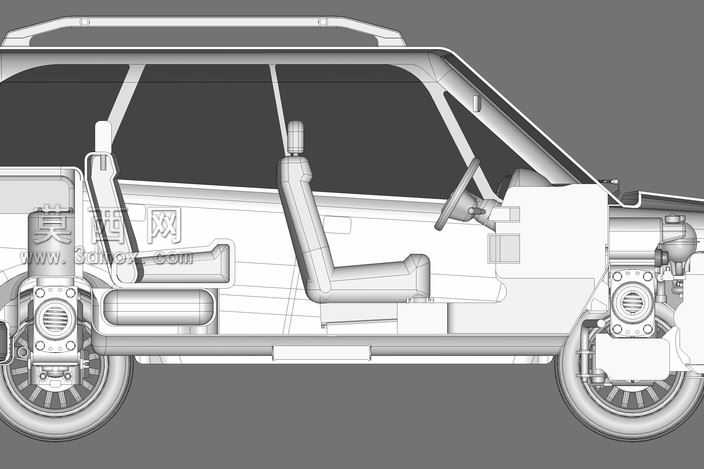

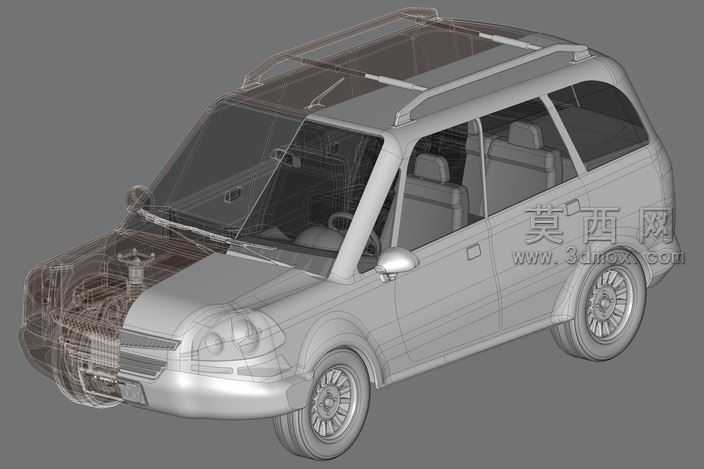

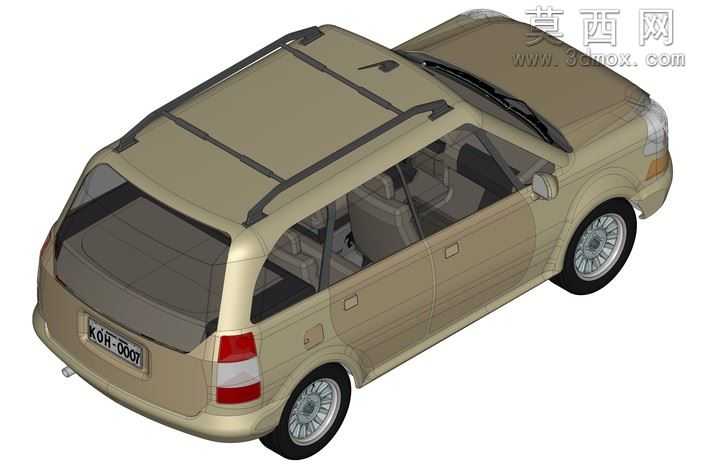

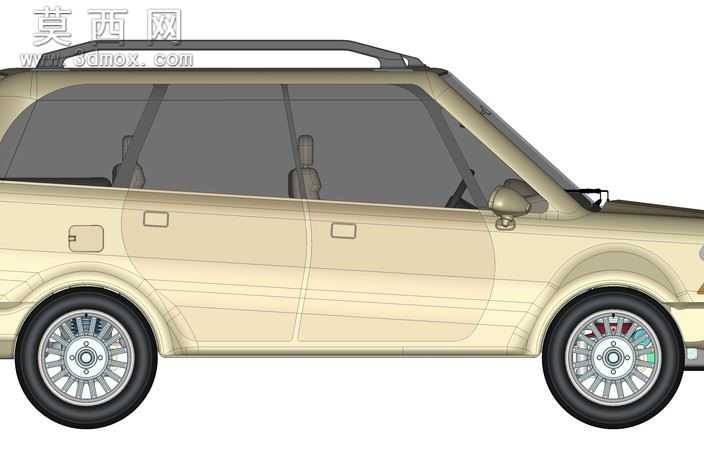

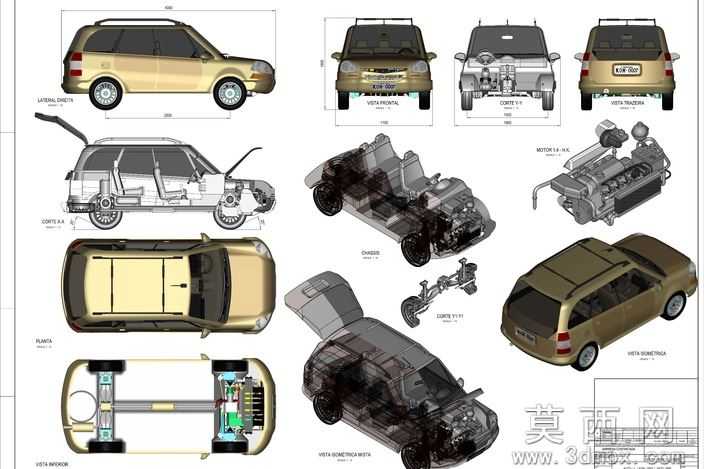

本作品为家用SUV整车结构布置的三维设计成果，建模过程中严格遵循乘用车总布置设计规范，先以整车外廓尺寸参数为基准搭建基础坐标框架，逐一完成车身外覆盖件、乘员舱、动力舱、底盘行走系统的空间排布设计。建模阶段对车身曲面做了连续顺滑处理，还原了SUV车型的高通过性车身比例、车顶行李架、侧围造型、前后灯组等外饰特征，同时通过半透明化的车身剖切展示方式，清晰呈现内部结构的布局逻辑。动力总成部分完整搭建了前置发动机、附属管路、进排气系统的装配关系，精准匹配动力舱的预留空间，兼顾散热、维修操作的空间余量；底盘部分还原了前后悬架结构、传动半轴、车轮转向机构、底部防护结构的装配位置，明确了各系统的安装硬点坐标。乘员舱部分按照家用车人机工程要求，排布了前后排座椅、仪表台、车门内饰、后备箱储物空间的位置，通过顶视图、底视图、侧剖视等多视角的视图整合，直观展示各系统的空间避让关系。材质渲染上对车身金属漆面、玻璃透光效果、底盘金属构件、橡胶轮胎、内饰塑料件做了差异化的材质区分，不同结构部件采用区分度较高的色彩标识，方便快速识别动力、底盘、车身、内饰各模块的边界。设计过程中反复校核各总成的装配间隙，避免出现结构干涉问题，同时兼顾整车轴荷分配、接近角离去角等通过性参数的合理性，完整呈现了SUV车型从外造型到内部核心系统的总布置设计逻辑，可用于乘用车总布置方案参考、车辆结构教学演示等场景。
