卧式管壳式换热设备三维结构设计

　　在化工、能源、暖通、食品加工等多个工业领域的流体换热工况中，管壳式换热器是应用覆盖范围最广的间壁式换热设备，这类设备依靠封闭在壳体内的管束壁面实现两种不同温度流体的热量传递，既可以作为加热器、冷却器使用，也能在冷凝、蒸发工艺段承担核心热交换功能，适配从常压到中高压、从常温到较高工作温度的多种复杂工况，相比板式、螺旋板式等其他换热结构，管壳式的结构刚性更强，对流体洁净度的容忍度更高，后期管束清理、维护的可达性更好，因此在连续生产的工业流程线上占据了极高的应用比例。

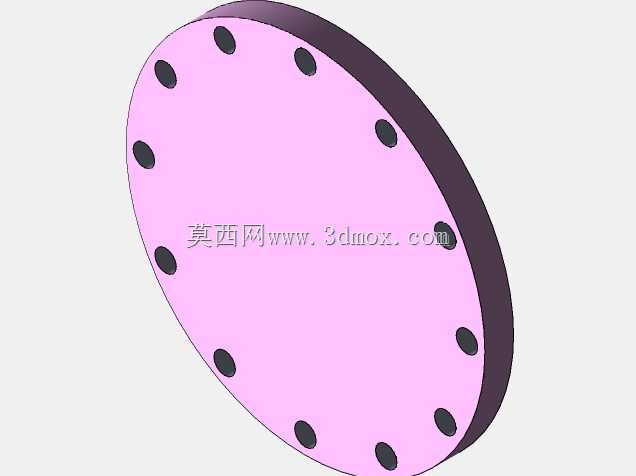

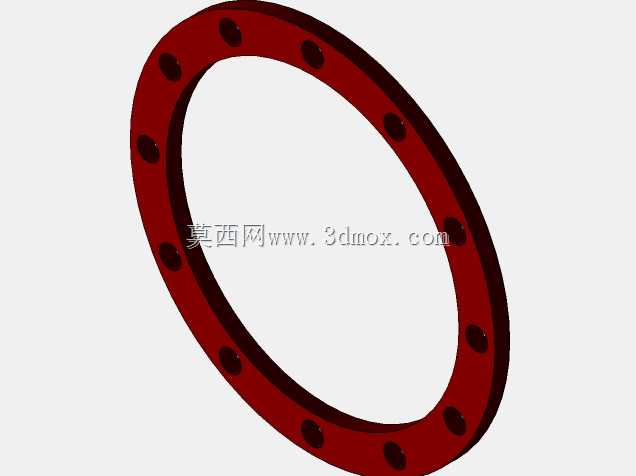

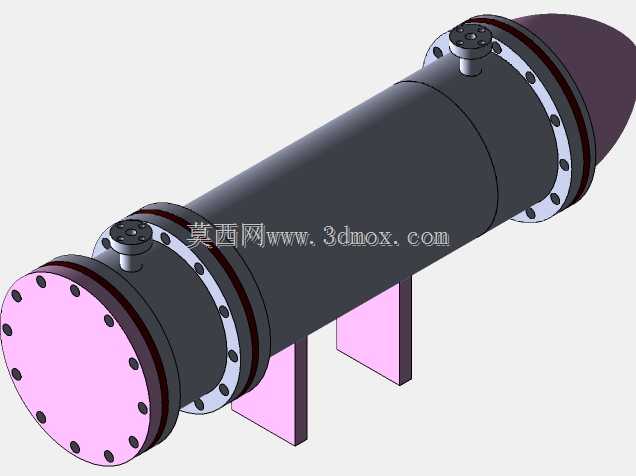

　　从本次呈现的三维结构来看，设备采用卧式单壳程布局，整体为圆柱形承压壳体搭配两端椭圆形封头的经典构型，底部设置两个对称的鞍式支撑结构，支撑件的高度预留出了底部管路连接、排污操作的操作空间，安装时可直接通过支撑座上的预留孔位与基础钢架或混凝土平台做螺栓固定，安装边界需要预留两端封头拆卸的抽管空间，方便后期检修时抽出管束做清洗或更换。壳体两端采用法兰螺栓连接结构，法兰面均匀布置螺栓孔，配合密封垫片实现壳程的承压密封，这种可拆连接的设计，既方便生产制造时管束的穿装作业，也能在设备运行一段时间后，拆开两端封头对管程内壁做污垢清理，适配冷却水、工艺流体等易结垢介质的长期运行需求。

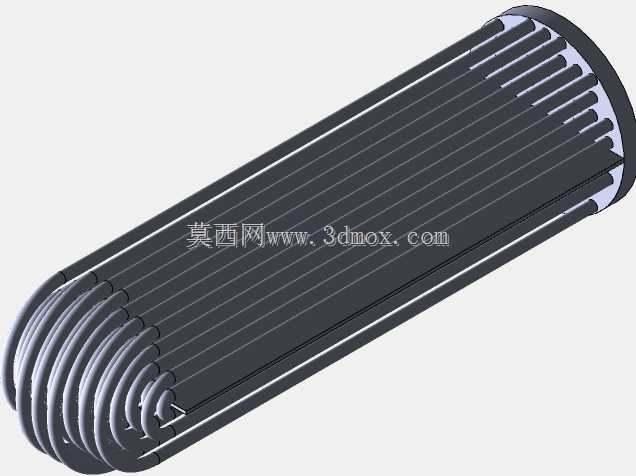

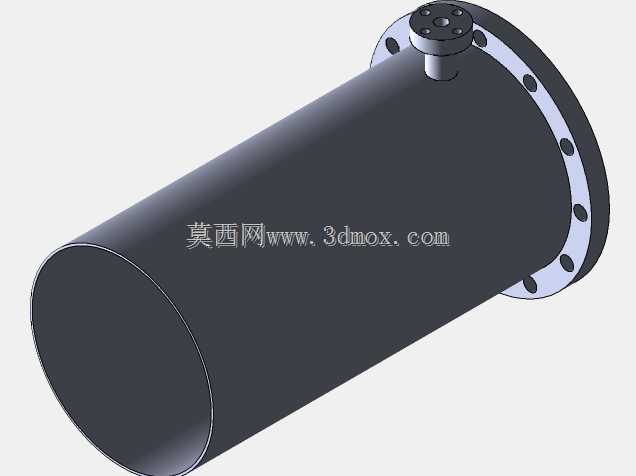

　　壳体顶部设置了两个管程接口，分别对应管程流体的进出通道，接口采用法兰连接形式，可直接与现场工艺管路做对接，接口位置的凸起结构做了补强设计，避免开孔位置的应力集中影响壳体承压能力。两端的管板位置将管束两端固定，管程流体从一端封头进入后，会顺着管束内部流道流向另一端封头，再通过封头内的分程隔板实现多程流动，提升管程流体的流速，强化传热效率；壳程流体则通过壳体上的对应接口进入壳体内部，在管束外的折流板引导下横向冲刷管束外壁，与管内流体完成热量交换后从壳程出口流出，折流板的设置既可以支撑管束避免运行时产生振动，也能不断改变壳程流体的流向，减少流动死区，提升整体传热系数。

　　设计过程中，首先需要根据给定的换热负荷、两种流体的流量、进出口温度、物性参数计算所需的总换热面积，再结合选定的管程、壳程流速确定管束的数量、长度以及壳体的内径，所有承压部件的壁厚都需要根据设计压力、设计温度、材料许用应力做强度校核，法兰的螺栓规格、数量、垫片选型也需要匹配对应的密封等级，避免运行时出现泄漏。鞍式支座的位置设置需要避开壳体的环向焊缝，同时要考虑设备满水运行时的总重量，校核支撑位置的壳体局部应力，必要时在支撑位置增设补强圈。两端封头采用标准椭圆形封头，曲面过渡的结构可以有效降低承压时的应力集中，相比平盖封头耗材更少、承压能力更强。

　　在实际选型应用时，需要根据两种流体的压力、腐蚀性、结垢倾向来选择管程、壳程的走料方式，一般压力更高、腐蚀性更强、更容易结垢的流体走管程，这样可以降低壳体的材质要求，同时方便后期对管程做清洗维护；黏度大、流量大、换热系数较低的流体适合走壳程，借助折流板的扰动提升换热效率。安装时需要保证设备的水平度，避免因倾斜导致壳程排气、排污不畅，影响换热效率甚至产生水锤冲击；管路连接时要在进出口位置设置阀门、压力表、温度计接口，方便运行时的参数监控，同时要在设备的最高点位设置排气口、最低点位设置排污口，方便开机时排净设备内的空气，停机时排净内部残留的介质，减少腐蚀和冻裂风险。

　　这类结构的三维建模过程中，需要重点关注法兰螺栓孔的圆周阵列间距、管束的排布方式、折流板的缺口位置与间距、鞍座的安装位置等细节，所有配合面的尺寸需要符合相关压力容器标准的要求，避免后期生产制造时出现装配干涉，尤其是管板与管束、管板与壳体、法兰与封头的焊接位置，需要在建模时预留出焊接坡口的位置，保证结构的工艺可行性。
