铜基翅片式热交换器结构设计

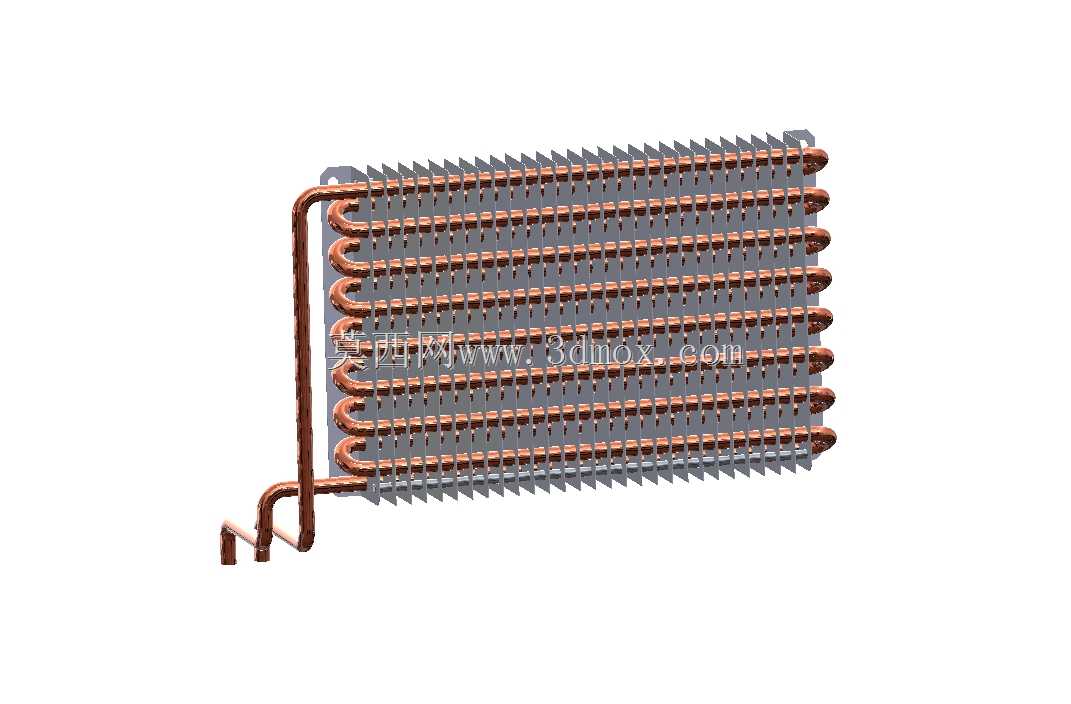

　　这款铜基翅片式换热结构，在中小功率制冷、电子设备散热、小型工业温控场景中适配性极强，日常做设备热管理选型时，这类结构是风冷换热方案里的常用选项。从实际工况适配来看，它依靠铜管内流通的换热介质与流经翅片间隙的空气完成热量传递，既可以用作小型冷凝机组的蒸发器，带走制冷回路中冷媒携带的冷量实现舱体温控，也能配套在工业控制柜、小型激光设备的散热回路中，将循环液携带的设备废热散到外界空气里，部分小型烘干设备的余热回收段也会用到同结构的换热组件，靠翅片增大换热面积提升余热回收效率。

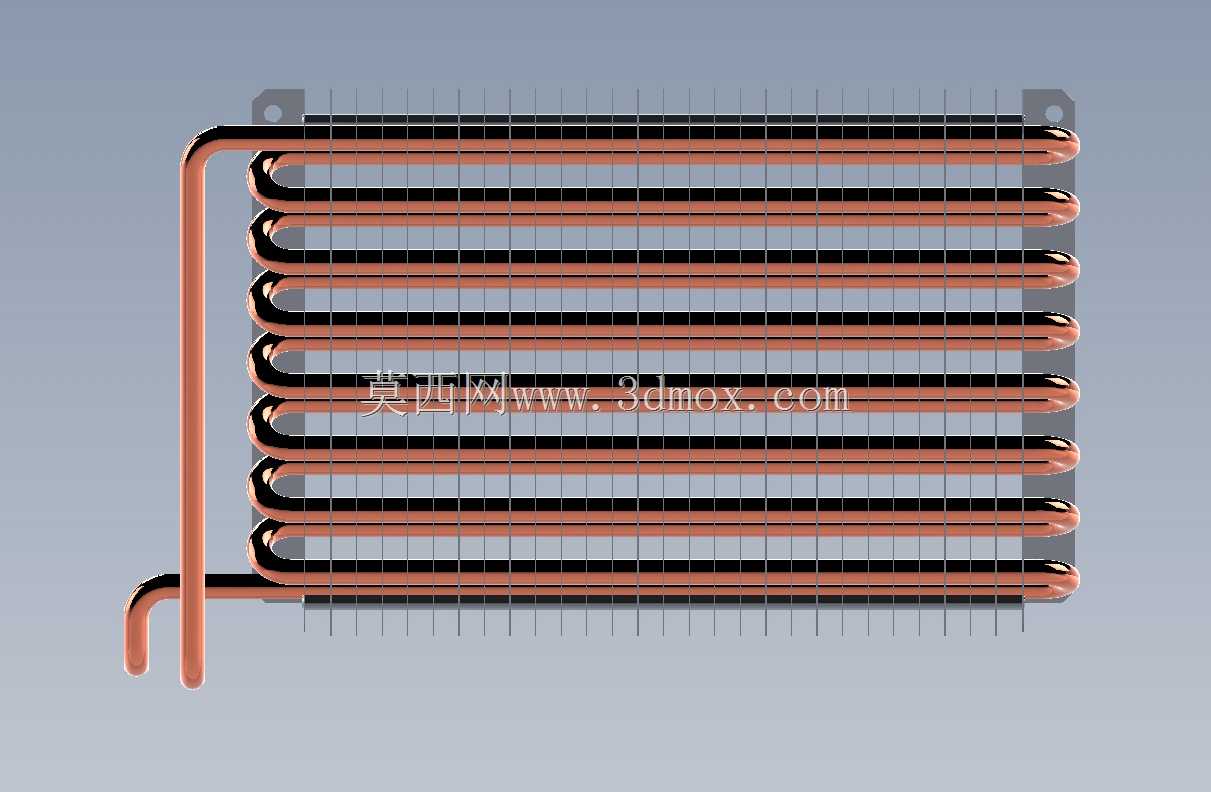

　　设计层面优先考虑了换热效率与结构可靠性的平衡，主体采用多回程蛇形弯管布局，铜管弯折处做了大圆弧过渡处理，避免弯管位置截面变形过大导致介质流阻飙升，每一段直管段都保持平行等距排布，保证后续穿装翅片时的定位精度。翅片采用连续冲压的铝质（或铜质，本方案为铜基配套）薄片，每片翅片上的管孔与铜管采用过盈胀接工艺固定，消除接触热阻的同时，也让整组换热芯体形成稳定的刚性整体，避免设备运行时的振动导致翅片松动、换热效率衰减。翅片表面做了平直开窗结构？不，本方案是平直密排翅片，靠缩小翅片间距来增大单位体积内的换热面积，适配迎面风速2-3m/s的常规风冷工况，不会因为翅片过密导致风阻过大、配套风机功耗飙升。

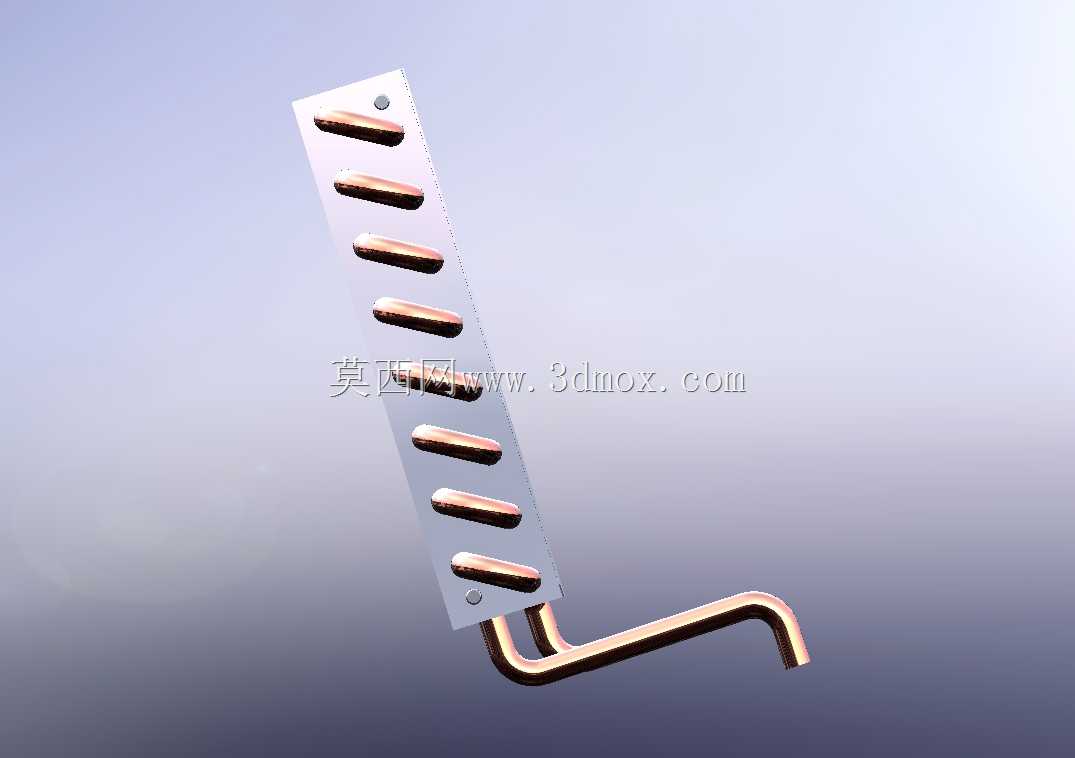

　　从安装边界来看，整组换热芯体的进出液管端做了同向引出设计，两个管端保持固定中心距，方便用户对接外部管路时做快插接头或焊接连接，管端预留的直段长度足够满足常规管路安装的操作空间，不需要额外裁剪管路。芯体整体的长宽高尺寸适配常规120mm/140mm/200mm规格的轴流风机安装位，用户可以直接将风机固定在翅片迎风面的安装框架上，不需要额外设计转接支架。芯体侧边没有突出的尖锐结构，翅片边缘做了压边处理，避免安装操作时划伤操作人员，整体结构没有易损活动部件，只要管路密封可靠、翅片表面积灰定期清理，就能长期稳定运行。

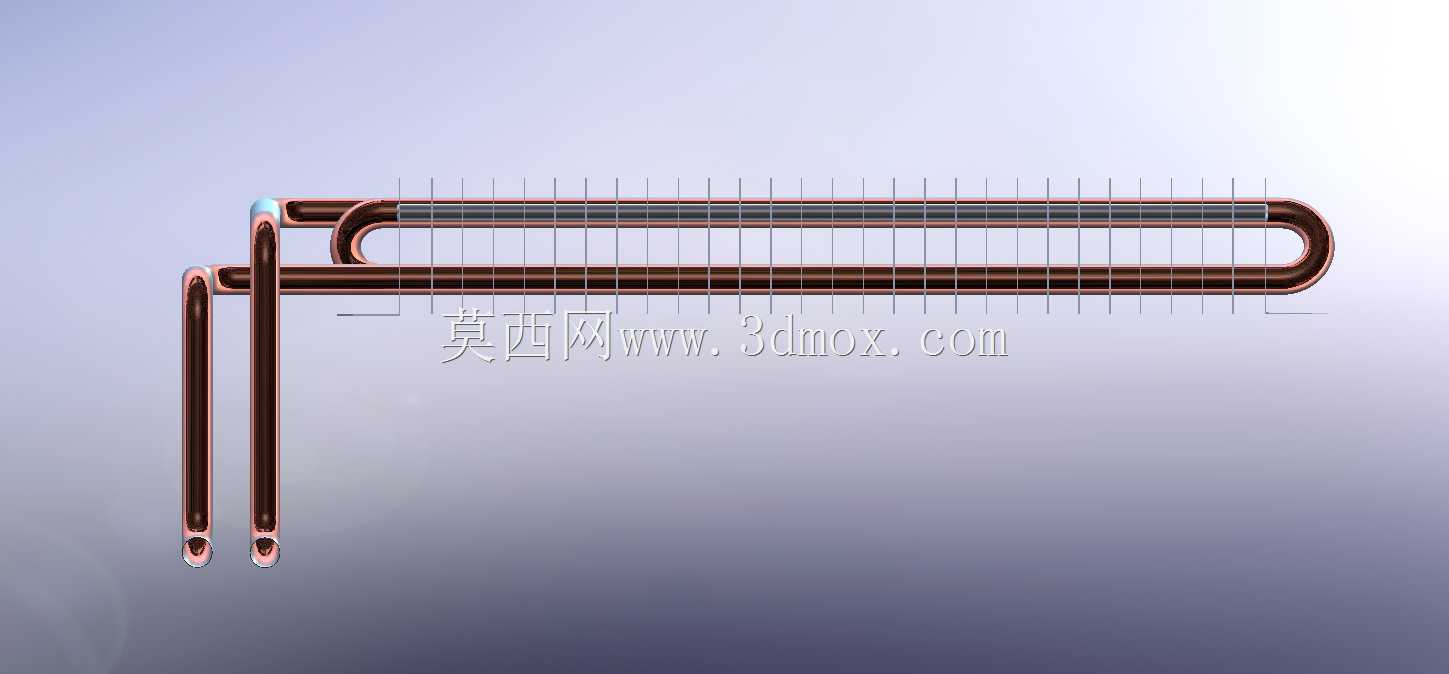

　　实际建模过程中，蛇形弯管的弯折半径做了统一规范，所有弯折位置的半径都不小于铜管直径的2倍，既符合铜管弯折的工艺要求，避免弯管处出现裂损隐患，也能让介质在管内流动时的局部阻力控制在合理区间，不会因为弯折过急导致流阻陡增、循环泵负载过大。翅片的排布间距根据常用换热工况做了优化，每英寸翅片数量控制在12-14片之间，兼顾换热面积与风阻要求，既不会因为翅片过疏导致换热面积不足、换热效率达不到设计要求，也不会因为翅片过密导致灰尘容易堵塞翅片间隙、后期维护频次过高。进出液管的引出位置做了下沉式弯折处理，管端低于芯体最外侧翅片平面，安装时不会因为管路对接导致翅片被磕碰变形，影响通风换热效果。

　　在功能特性上，这款换热结构的铜质管路具备优秀的导热性能与耐蚀性，适配水、乙二醇溶液、常用冷媒等多种换热介质，不会因为常规换热介质的腐蚀导致管路泄漏。整组芯体的重量控制合理，安装时不需要额外做加强支撑，直接固定在设备舱的安装板上即可满足承重要求。换热过程中，介质在蛇形管内多回程流动，能充分与管壁完成热量交换，空气垂直流经翅片时，通过翅片的导热将管壁的热量快速分散到整个翅片表面，与空气充分接触完成热交换，整体换热系数能达到常规光管换热结构的5-8倍，在有限的安装空间内就能满足额定换热量要求。做结构设计时，还预留了芯体与安装框架的固定点位，用户可以根据自身设备的安装需求，在芯体两侧加装固定支架，不需要在换热芯体上额外打孔，避免破坏管路与翅片的结构完整性。
