板翅式液冷散热装置结构设计方案

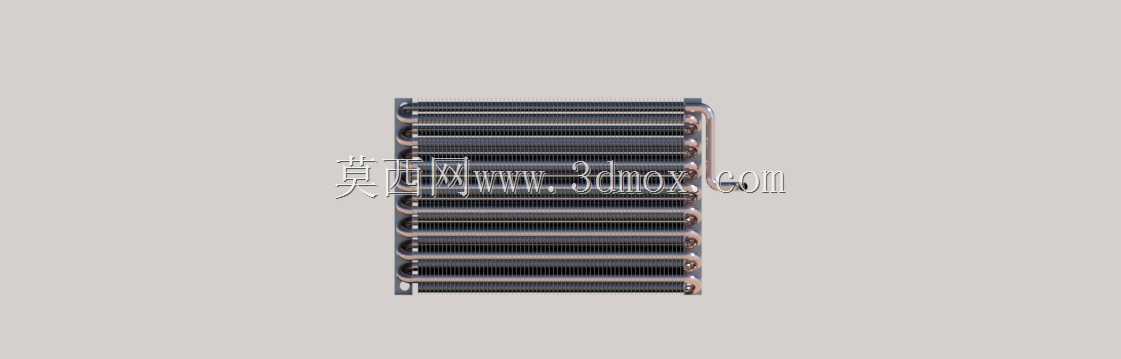

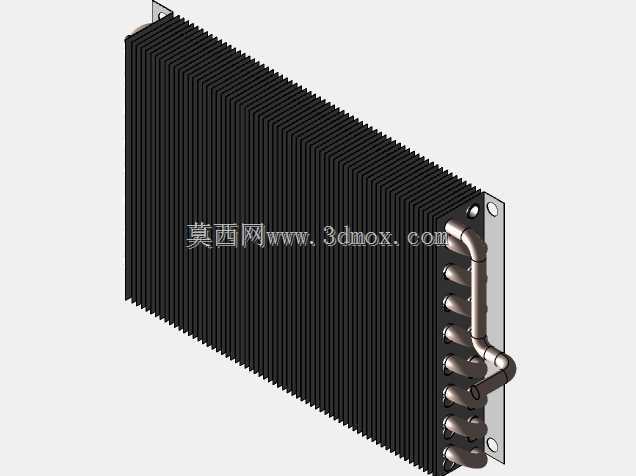

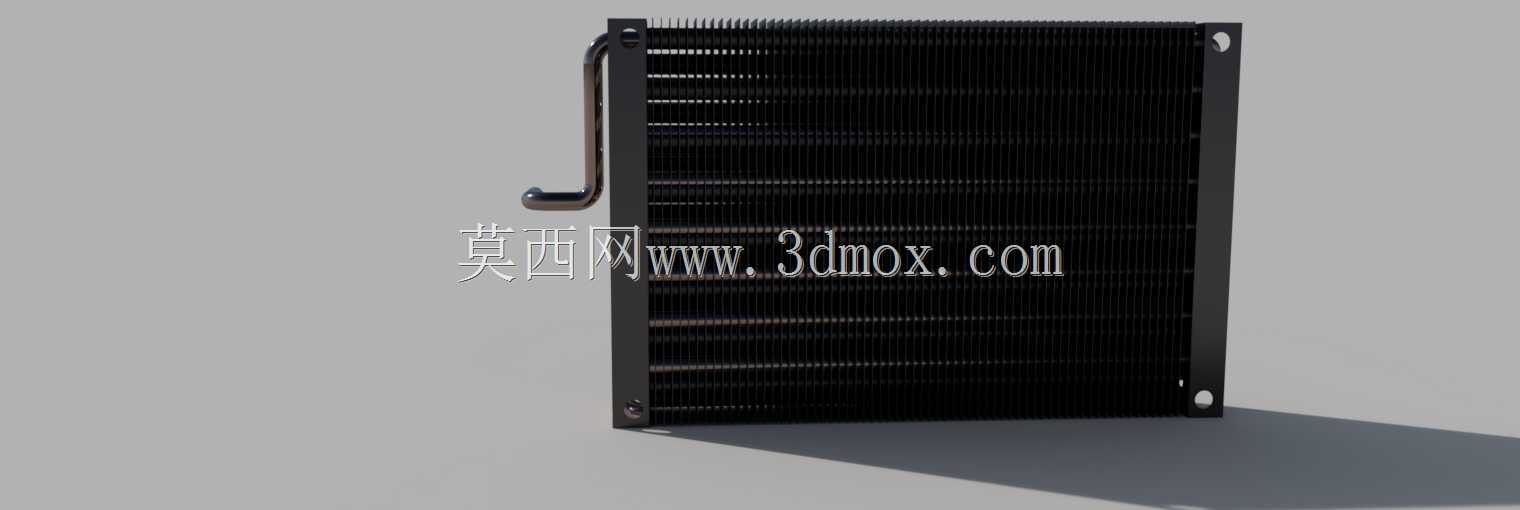

　　这款板翅结构的散热装置，主要面向工业液压系统、小型动力单元、工控设备伺服舱这类需要持续带走介质热量的应用场景，日常工况下负责把循环回路里携带的工作介质热量，通过翅片与流通空气的热交换完成散出，避免系统因油温、介质温度过高出现密封件老化、粘度下降、工作精度失准的问题。从结构设计逻辑来看，整体采用单侧进出液的管路布局，进出液管弯折角度做了圆弧过渡处理，没有直角弯折结构，能大幅降低介质在接口位置的流阻，避免管路弯折处出现紊流导致的局部压损过大问题，接口位置预留了足够的管路安装操作空间，后期对接硬管或者软管时，不需要额外调整周边部件位置就能完成锁紧操作。核心换热区域采用密齿型平直翅片排布，翅片间距经过匹配常规工业通风场景的风速设计，

　　既不会因为间距过小导致灰尘、絮状物快速堵塞翅片间隙，也不会因为间距过大浪费换热接触面积，翅片与底部基板采用全程接触的导热路径设计，没有悬空的无效翅片段，能让基板传导过来的介质热量快速均匀分散到每一片翅片表面，配合横向穿过的冷却气流完成热交换。整体外框采用折边一体化结构，四个角位预留了沉头安装孔，安装孔的位置避开了内部流道的排布区域，打螺丝固定时不会打穿内部介质流道造成泄漏，安装孔的边距做了统一尺寸设计，能适配市面上多数同功率等级散热装置的安装位，替换旧件时不需要重新在设备机架上打孔。从安装边界来看，整体厚度控制在常规设备侧装的预留空间范围内，侧边伸出的管路长度没有超出安装面的投影范围，设备侧装时不会和周边的走线槽、固定支架产生干涉，

　　翅片的边缘做了折边收边处理，没有裸露的锋利翅片边缘，安装维护时不会划伤操作人员的手部，也能避免运输、安装过程中翅片受碰撞出现倒伏变形，影响局部通风换热效率。设计过程中针对不同工况的通风条件做了结构适配，当应用在自带强制风冷的舱体内时，翅片的风阻特性匹配常规轴流风机的风压曲线，不需要额外选用高风压风机就能让气流均匀穿过整个翅片区域；当应用在自然通风的开式安装场景时，翅片的竖向排布方向符合热空气自然上升的流动规律，即使没有强制吹风，也能依靠烟囱效应带动空气流过翅片间隙带走热量。进出液管的管径匹配常规小流量冷却回路的通径要求，管路接口的壁厚做了加厚处理，反复拆装管路时不会因为扳手受力出现接口变形开裂的问题，基板内部的流道采用等截面设计，

　　介质在流道内的流速保持均匀，不会出现局部流速过低导致的介质滞留、杂质沉积问题，长期使用也不会因为流道堵塞造成换热效率下降。外框的固定边和翅片核心区之间预留了微小的缓冲间隙，设备运行产生的振动不会直接传递到翅片区域，避免长期振动下翅片和基板的结合位置出现缝隙，导致导热热阻上升。整个结构没有采用复杂的异形曲面设计，所有钣金件都可以通过常规冲压、折弯工艺完成加工，不需要定制特殊成型刀具，量产时的加工成本和加工难度都控制在合理区间，后期维护时如果出现单根管路损坏，也可以单独更换管路部件，不需要整体报废整个散热装置。
