Ender系列3D打印机Y轴直线导轨安装板

　　桌面级FDM3D打印机的Y轴运动精度直接决定了打印件底层成型质量与整机动平台运行稳定性，原厂采用滑轮配合V型铝型材的传动结构在长期使用后易出现滑轮磨损、间隙增大、运动卡顿等问题，不少用户会选择将Y轴传动结构替换为直线导轨方案来提升运动平顺性，这款安装板正是为适配Ender3、Ender3Pro、Ender3V2三款主流桌面级3D打印机的Y轴直线导轨改装需求设计的结构件。

　　从实际安装适配边界来看，这款安装板的整体轮廓完全匹配三款机型原有热床平台的安装孔位布局，四个角位的固定孔位与原厂热床支架的安装点位完全重合，不需要对原有设备的机架部分做任何打孔、切削类的破坏性改装，用户在改装时只需要将原有热床从原厂支架上拆卸下来，对应孔位锁紧在这款安装板上，再将安装板与直线导轨的滑块部分锁紧即可完成机械部分的适配，安装过程不需要额外制作转接件，能够大幅降低普通用户的导轨改装门槛。

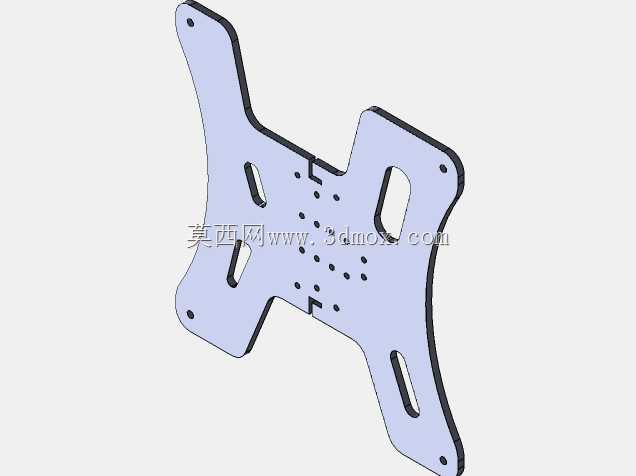

　　结构设计层面，这款安装板采用了对称式的X型轮廓布局，在保证四个安装角位结构强度的前提下，对中间非受力区域做了大面积的镂空减重处理，既能够减少安装板自身重量对Y轴传动负载的额外消耗，降低Y轴步进电机的运行负荷，减少长期高速往复运动下的电机丢步概率，同时镂空结构也能够减少安装板与热床底部的接触面积，避免热床加热后热量过多传导到导轨滑块位置，防止滑块内部润滑脂在高温下提前失效，延长直线导轨的实际使用寿命。安装板上预留的多组阵列孔位分别对应不同规格直线导轨的滑块安装孔距，同时也预留了热床调平组件、限位触发片的安装点位，用户可以根据自己选购的直线导轨规格选择对应的孔位进行锁紧，不需要额外对安装板进行二次钻孔加工。

　　从功能特性来看，这款安装板的平面度公差控制在0.1mm以内，能够保证热床安装后整体平面度符合FDM打印的首层贴合要求，避免因为安装板变形导致的热床四角调平难度增大、首层打印翘边等问题。安装板边缘做了倒角处理，没有尖锐的毛刺棱角，安装过程中不会划伤操作人员的手部或者设备的线材。板件上预留的长条形调节孔位可以支持用户在小范围内调整热床的前后左右位置，方便对齐打印原点，适配不同尺寸的热床改装需求。

　　在实际应用场景中，这款安装板主要面向桌面级3D打印机的DIY改装用户、小型3D打印服务工作室的设备维护升级场景，替换原厂的滑轮支架结构后，Y轴的运动重复定位精度可以提升到0.05mm以内，高速打印时的平台抖动量明显降低，能够有效减少打印件表面的层纹、振纹问题，提升打印成品的表面质量。同时直线导轨的滚动摩擦阻力远小于原厂滑轮结构，Y轴运行时的噪音也会有明显降低，适合对打印精度和运行噪音有要求的使用场景。设计时也充分考虑了不同用户的改装习惯，安装板的厚度选用了常规结构件的通用厚度，既有足够的结构刚性，不会在热床长期重压下出现弯曲变形，也不会因为厚度过大增加不必要的运动负载，适配市面上绝大多数在售的MGN系列直线导轨滑块安装尺寸，不需要用户单独定制特殊规格的导轨产品，降低改装的物料成本。
