适配2020铝型材的平行式3D打印机灯丝线轴支架

　　在桌面级FDM3D打印设备的日常使用场景中，耗材线轴的放置方式直接影响送丝顺畅度，不少入门级机型原厂未配置适配1kg标准料卷的外置支架，或是采用顶部悬挂的设计导致料卷转动阻力不均，细丝送入挤出机时容易出现拉扯抖动，轻则造成打印件层纹不均，重则引发断丝、堵头问题，这款平行安装的灯丝线轴支架正是针对这类实际使用痛点开发的配套结构件。从安装适配边界来看，这款支架专门针对采用2020铝挤压型材搭建框架的3D打印机设计，不管是Prusa i3架构的开源机型，还是Creality CR-10这类采用同款铝型材框架的市售量产机型，都可以直接适配安装，安装时仅需搭配两个M3x10内六角螺钉与对应规格的T型螺母，

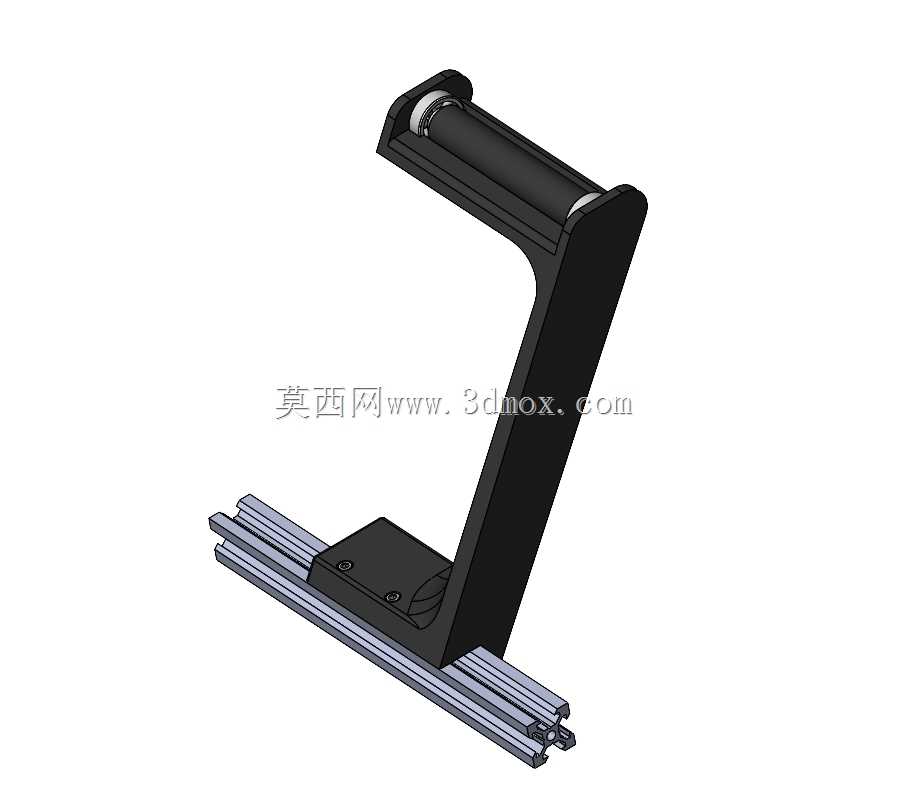

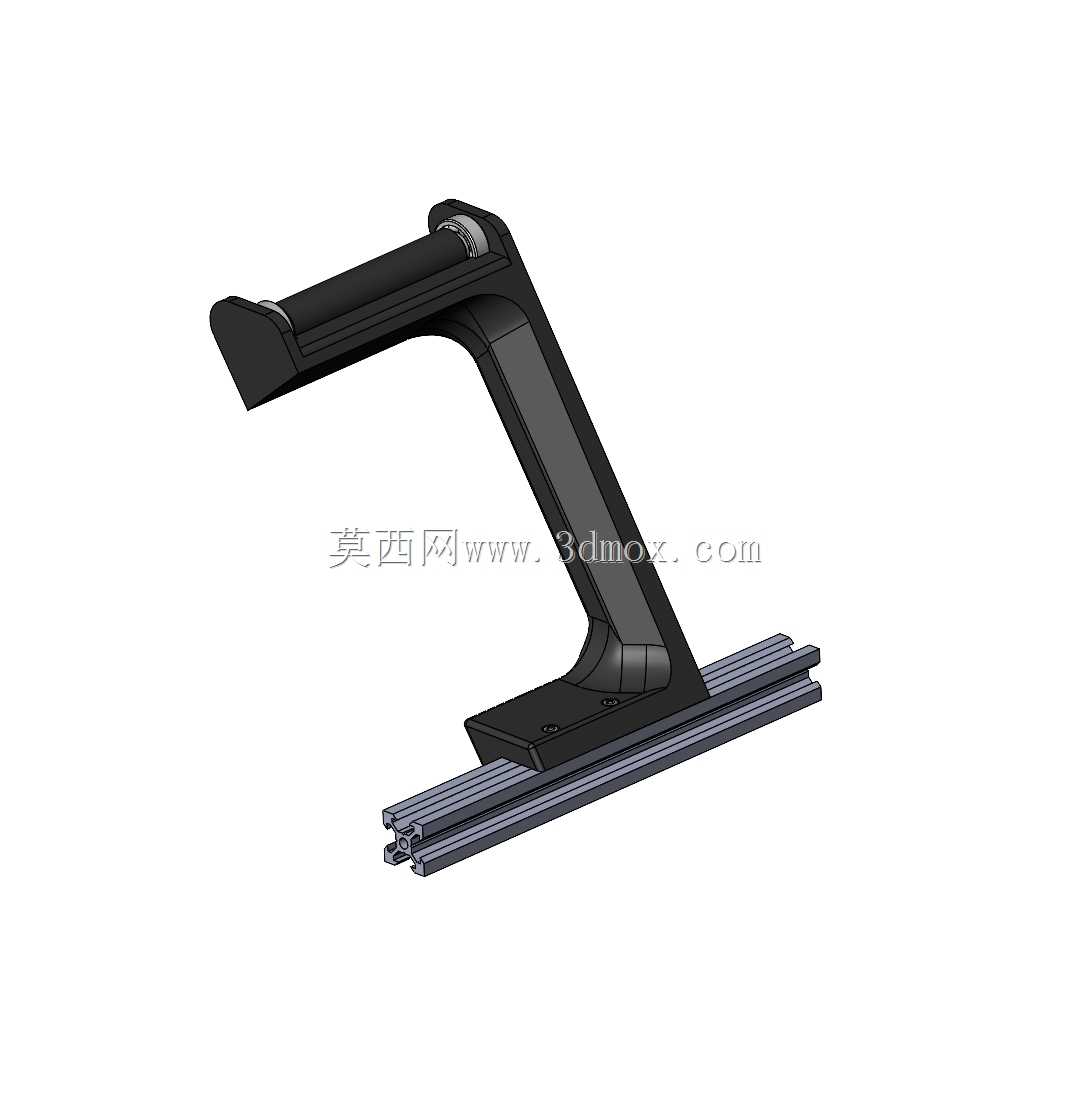

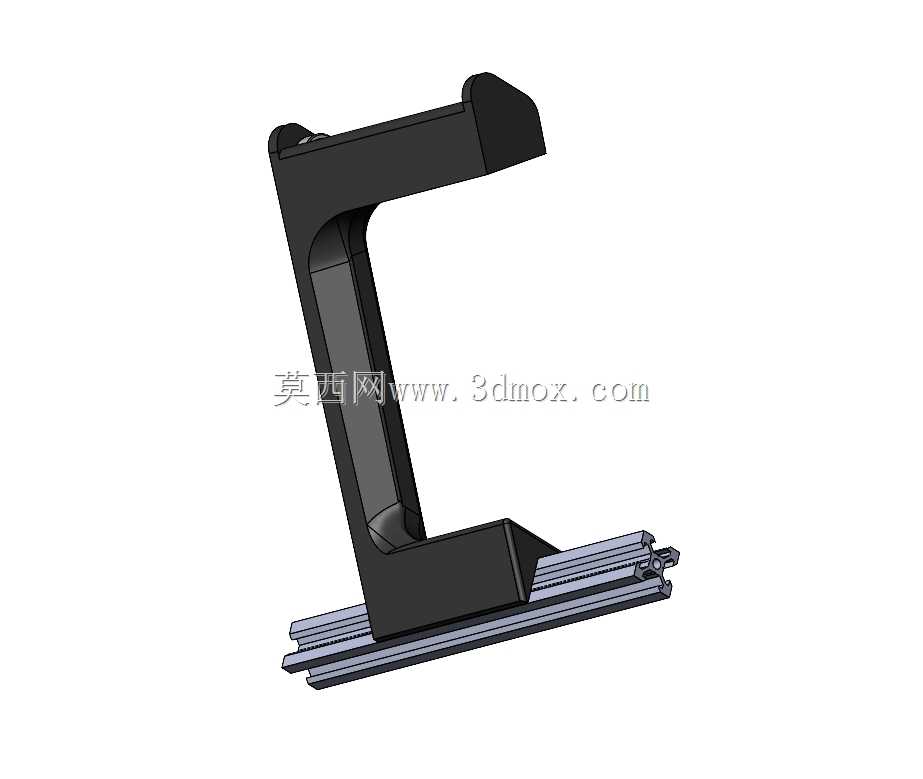

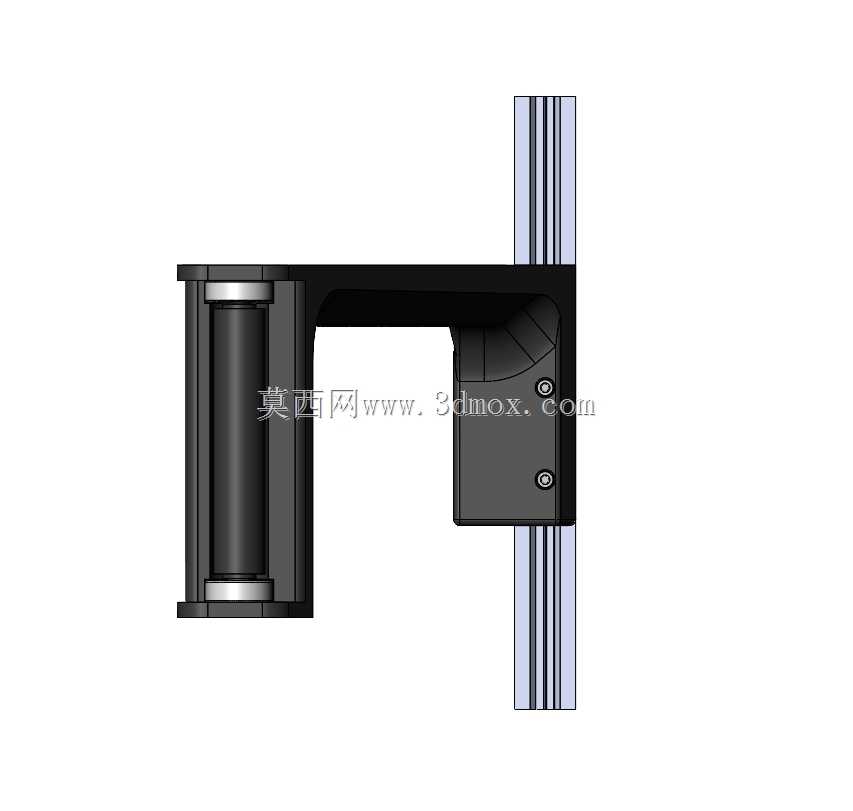

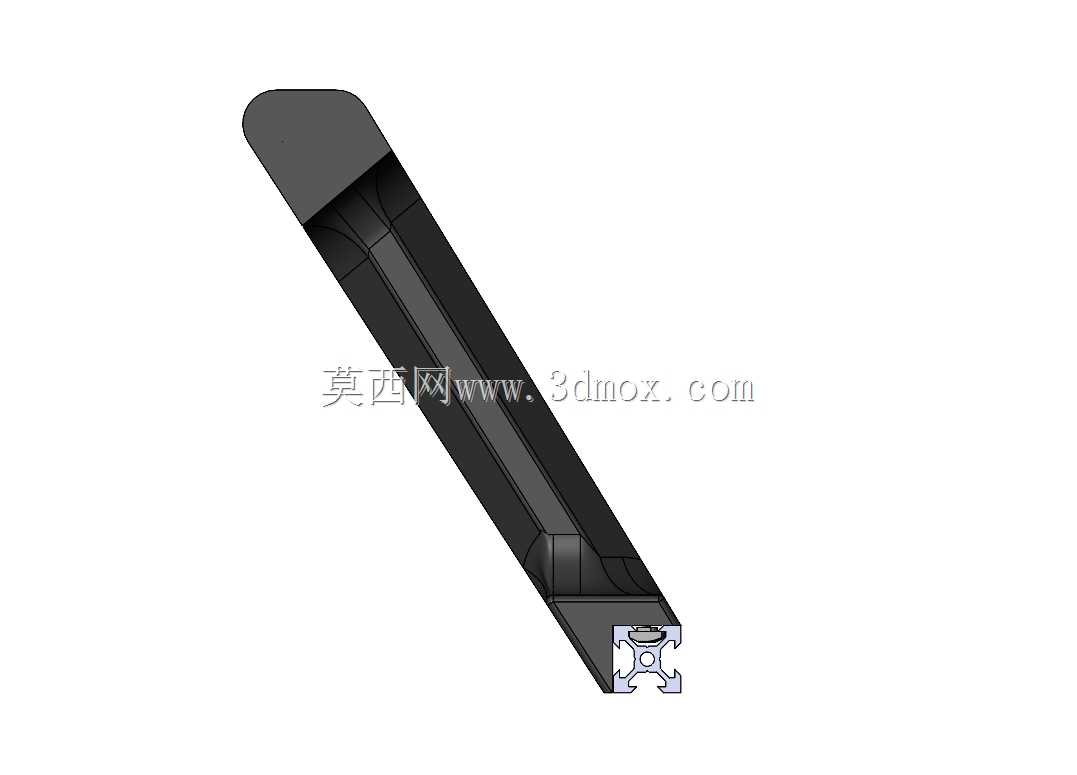

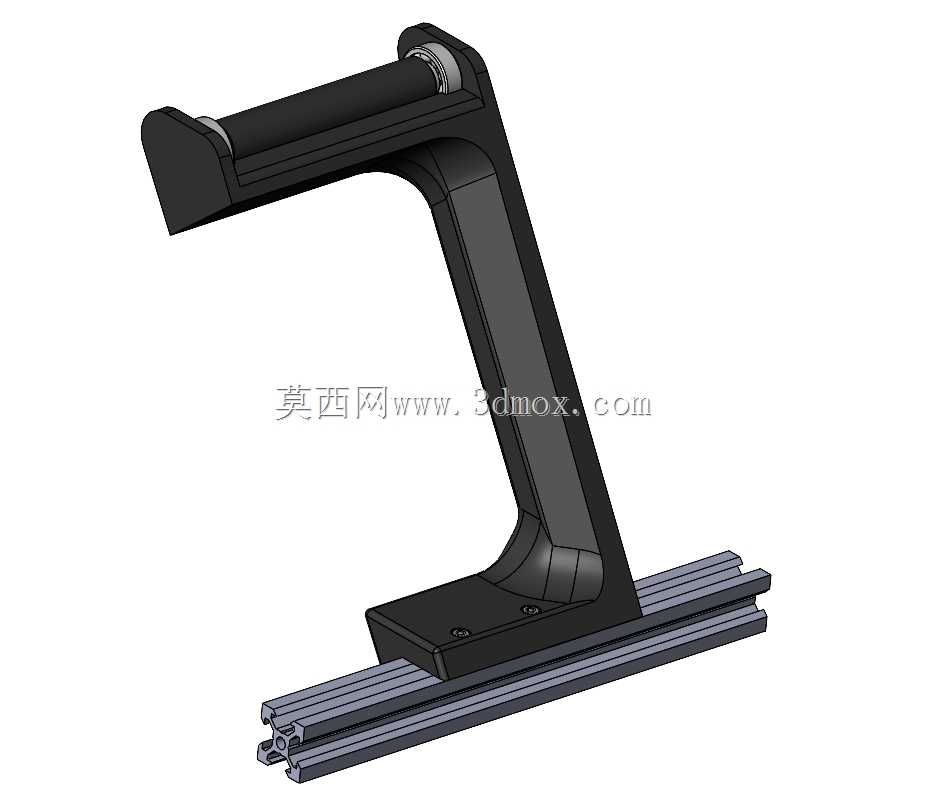

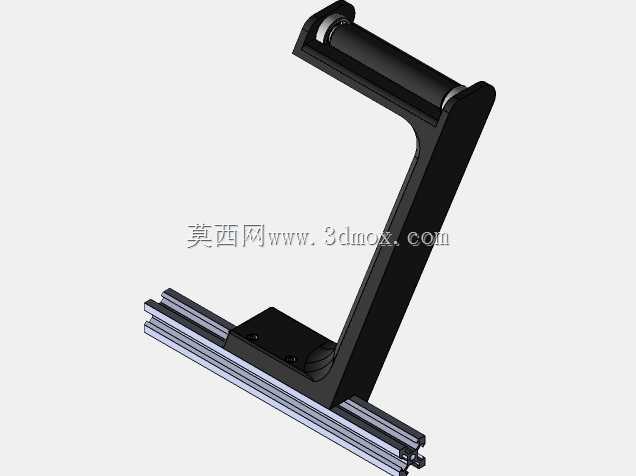

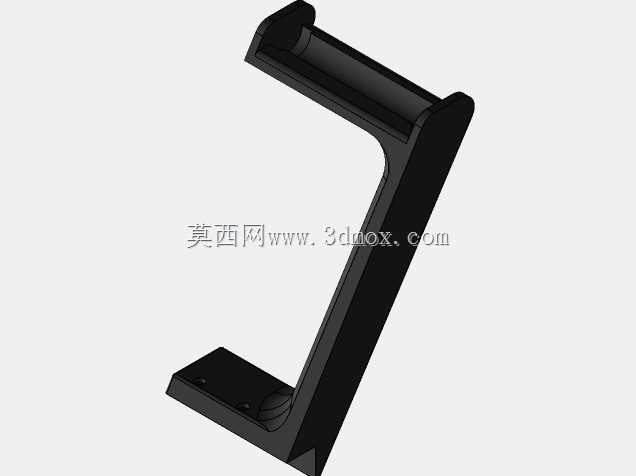

　　即可将支架底座固定在型材框架的任意平行于打印平台的横向型材位置，无需对原有设备框架做打孔、裁切等二次改装，安装位置可根据设备走线布局、料卷放置习惯灵活调整，不会和设备上的挤出机、走线槽、限位开关等原有部件产生干涉。结构设计上，这款支架采用L型悬臂布局，底座贴合铝型材表面安装，悬臂向外延伸出足够的承托空间，可完整容纳1kg重量的标准灯丝卷，旋转滚筒部分两端各嵌入一个608轴承，将料卷转动时的滑动摩擦转化为轴承滚动摩擦，大幅降低细丝牵引时的阻力，即使是长时间连续打印大尺寸模型，细丝送料过程也能保持张力稳定，不会因为料卷转动卡滞造成送料不足的问题。整个支架的底座、悬臂主体结构都可采用桌面级FDM设备直接打印成型，打印过程无需添加支撑结构，

　　常规PLA、PETG等常用打印耗材都可满足结构强度要求，打印完成后仅需压入两个608轴承，再将滚筒穿入悬臂的安装位即可完成组装，不需要额外采购定制五金件，加工门槛极低，普通用户自行在家即可完成制作。从实际使用的场景适配来看，平行于型材安装的布局相比传统顶部悬挂的料架，能让细丝从料卷引出后以更平缓的角度送入挤出机，尤其是对于近程挤出的机型，能减少细丝在送料管内的弯折角度，降低送丝阻力，对于远程送丝的机型，也能避免料卷转动时的径向跳动传导到送丝路径上，提升送料稳定性。支架的悬臂长度经过实际适配验证，安装后料卷和设备框架之间留有足够的间隙，料卷转动过程中不会剐蹭型材表面或是设备侧盖，即使是宽度略大于标准规格的第三方耗材卷，

　　也能正常放置使用，不会出现卡滞问题。在结构强度设计上，悬臂和底座的连接处做了加厚过渡处理，长期承载1kg料卷也不会出现悬臂下垂、断裂的问题，日常使用中不需要频繁调整维护，安装完成后即可长期稳定使用。相比市面上常见的垂直安装料架，这种平行设计的支架不会额外增加设备的顶部高度，对于将3D打印机放置在置物架下层、柜体内部等顶部空间有限场景的用户来说，能有效节省垂直方向的占用空间，同时料卷位置更低，也能降低设备整体重心，减少设备打印运动过程中的晃动。
