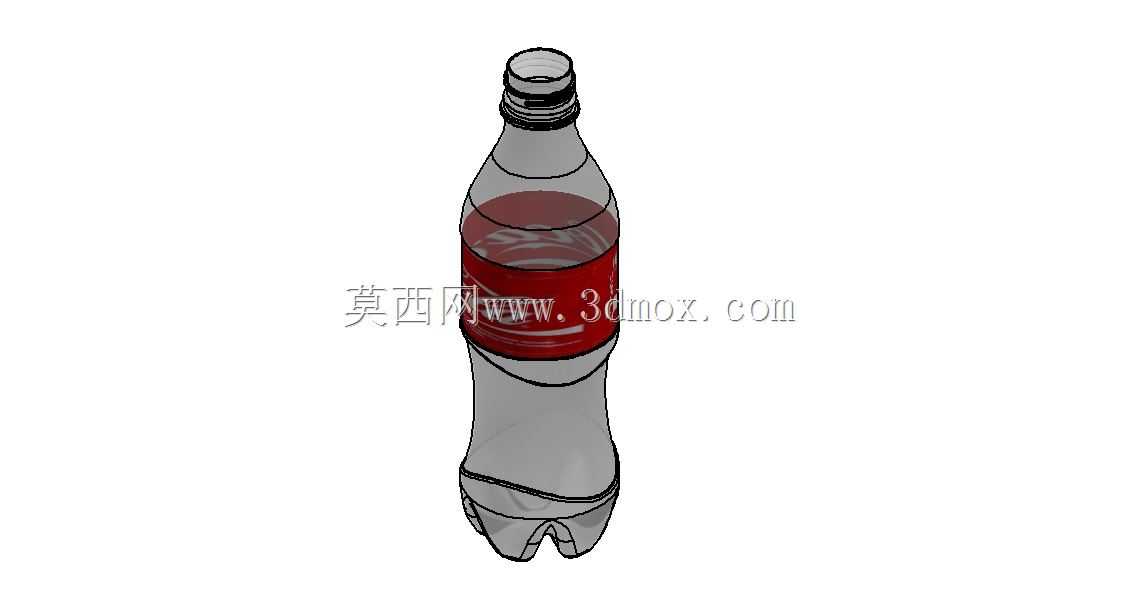

带内装液体的可乐塑料瓶结构设计

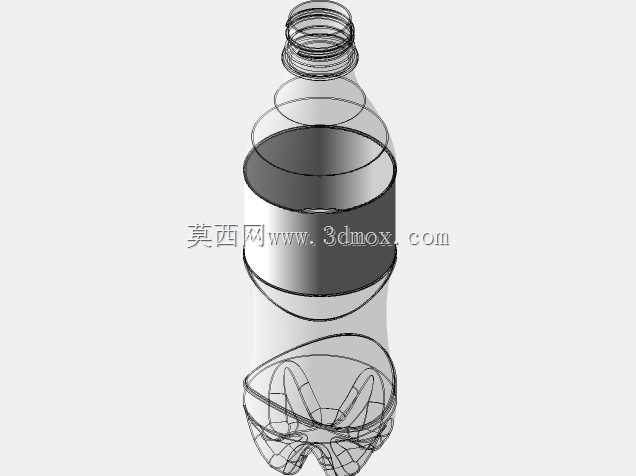

　　日常快消品的包装结构设计中，PET塑料饮料瓶是应用范围极广的一类容器，这款可乐瓶的三维结构完全贴合碳酸饮料的灌装、储运、终端使用全流程需求，建模过程中完整还原了瓶体各段的壁厚变化、加强筋布局以及瓶口螺纹的标准参数，能够直接用于包装结构验证、灌装生产线适配调试、陈列展示效果渲染等多个工程场景。从实际使用场景来看，这类碳酸饮料瓶需要同时满足0.4-0.6MPa的内部二氧化碳承压要求、堆码状态下的纵向载荷要求、运输过程中的横向抗冲击要求，还要兼顾消费者手持时的握持摩擦力、开盖时的扭矩适配性，每一处结构细节都对应明确的工程需求，并非单纯的外观复刻。瓶身底部的五瓣式花瓣底结构是整个设计的核心承压部位，建模时特意还原了底部凹槽的弧度变化、

　　各瓣之间的过渡圆角以及底部中心的内凹深度，这部分结构直接决定了瓶体在充入碳酸气体后的抗变形能力，避免瓶底在内部压力作用下向外凸出导致放置不稳，同时花瓣状的凸起结构也能在瓶体跌落时分散冲击力，降低低温灌装后瓶底开裂的概率。瓶身中段的标签贴合区域做了微弧面处理，既保证标签粘贴后不会出现褶皱翘边，也预留了足够的标签展示面积，标签区上下的两道环形加强筋，能够提升瓶身中段的抗挤压能力，避免运输过程中堆码压力导致瓶身变形漏液，同时这两道筋位也能作为灌装生产线输送时的定位基准，方便设备卡爪精准抓取瓶身完成旋盖、贴标等工序。瓶肩位置采用渐变圆弧过渡，从瓶口的小直径平滑过渡到瓶身的最大直径，这部分的弧度设计经过反复调整，既能够减少灌装时液体的飞溅，

　　也能在瓶体倾倒时控制液体流出速度，避免消费者饮用时呛咳，同时瓶肩的壁厚比瓶身中段厚0.1mm左右，提升了瓶口与瓶身连接部位的结构强度，避免旋盖时扭矩过大导致瓶肩开裂。瓶口采用标准的PCO1881碳酸饮料瓶口螺纹，建模时完整还原了螺纹的牙型角、导程以及瓶口顶部的密封面结构，能够适配市面上绝大多数标准碳酸饮料瓶盖，密封面的平面度控制在0.1mm以内，保证旋盖后密封圈能够完全贴合密封面，防止二氧化碳泄漏导致饮料口感变差，瓶口下方的防盗环连接桥也做了精细化还原，能够模拟旋盖时连接桥断裂的受力状态，方便验证防盗环的结构合理性。瓶身下半部分的握持区域做了内凹曲面处理，曲面弧度贴合成年人手掌的自然握持形态，表面的细微防滑纹理建模时也做了还原，

　　能够提升手持时的摩擦力，即使瓶身表面凝结冷凝水也不容易打滑。整个瓶体的壁厚分布遵循等强度设计原则，瓶口、瓶肩、瓶底这些受力集中的部位壁厚相对较厚，瓶身中段壁厚较薄，在保证结构强度的前提下尽可能降低PET原料的用量，符合包装轻量化的行业趋势。从安装适配边界来看，这款瓶体的最大外径、总高度都符合主流500ml碳酸饮料灌装线的工装尺寸要求，能够直接适配现有生产线的拨瓶轮、卡瓶板、旋盖头等工装部件，不需要对生产线进行额外调整，瓶底的花瓣结构也适配标准的饮料瓶托，在仓储堆码时能够稳定叠放，不会出现滑移倾倒的问题。建模过程中还还原了瓶内的液体状态，液体填充高度控制在瓶肩下方位置，预留了足够的顶部空间容纳气化的二氧化碳，避免温度升高时内部压力过大导致瓶体变形，液体与瓶壁的接触状态也做了真实还原，能够用于渲染不同角度的产品展示效果，也可以用于流体仿真分析，验证运输过程中液体晃动对瓶体稳定性的影响。
