进击的巨人自由之翼调查团立体徽章造型设计

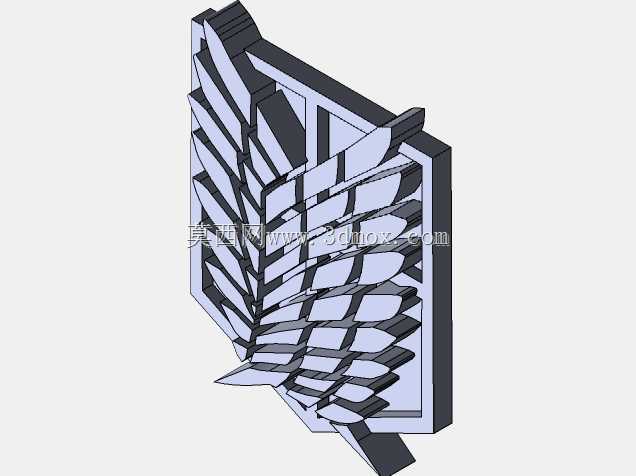

　　本次完成的立体造型设计，核心围绕调查团羽翼标识的立体化呈现展开，区别于平面印刷的徽章产品，整体采用等厚拉伸结合分层切削的结构逻辑，让原本平面的羽翼纹理产生错落的立体层次。从实际应用场景来看，该造型可直接适配桌面文创摆件、主题装饰挂件、cosplay道具配饰等多个使用场景，安装边界预留了背部沉孔与底部平面两种固定结构，背部沉孔可适配常规挂钉实现墙面挂载，底部铣平的基准面可直接放置于桌面作为展示摆件，无需额外支撑结构即可保持稳定站立。

　　设计过程中首先对平面标识的线条进行了工程化梳理，将原本平面的羽翼分割为17个独立的分层结构，每层之间预留0.8mm的高度差，既保证光影下的立体层次感，又避免层差过大导致的边缘毛刺问题，整体外轮廓严格遵循原作标识的比例关系，翼展方向的总宽度控制在120mm，纵向高度控制在150mm，整体厚度统一为12mm，这个尺寸区间既可以满足3D打印的最小壁厚要求，也适配常规徽章、摆件的握持与展示尺寸，不会因为尺寸过小导致细节丢失，也不会因为尺寸过大失去便携装饰的属性。

　　结构设计上，所有羽翼的边缘都做了0.3mm的圆角过渡，避免尖锐边角在使用过程中造成划伤，羽翼之间的缝隙最小控制在1.5mm，不管是采用FDM3D打印、光固化打印还是CNC精雕加工，都能保证缝隙处不出现粘黏、堵料的问题，不需要后期大量的打磨修整即可获得完整的细节表现。标识外侧的盾牌边框做了1.2mm的凸起处理，与内部羽翼的最高层保持齐平，既可以保护内部的羽翼细节在磕碰时不会直接受力断裂，也能让整体造型的外轮廓更加规整，在批量生产时可以简化脱模流程，减少边角的缺损率。

　　从功能特性来看，该造型没有多余的活动结构，整体为一体化实心结构，结构强度足够应对日常摆放、挂载的受力需求，背部预留的沉孔深度为3mm，可适配直径4mm的挂钉，挂载后整体与墙面的贴合间隙控制在1mm以内，不会出现歪斜、晃动的问题；底部的基准面平面度公差控制在0.1mm以内，放置在光滑桌面时不会出现翘边、晃动的情况。如果作为个性化定制的钥匙扣使用，只需要在盾牌顶部的预留位置增加一个直径3mm的通孔，即可直接安装钥匙环，不需要对整体结构做额外修改。

　　设计思路上没有一味追求夸张的立体效果，而是平衡了细节表现与加工可行性，所有的分层高度、壁厚、圆角参数都经过加工工艺校验，不管是个人用户使用桌面级3D打印机制作，还是工厂采用注塑工艺批量生产，都可以直接套用该模型结构，不需要做额外的结构调整。羽翼部分的纹理走向完全遵循平面标识的线条逻辑，没有为了立体效果随意修改原作的线条比例，保证识别度的同时增加了触觉上的层次感知，区别于市面上常见的平面印刷徽章，立体结构在不同光线角度下会产生不同的光影变化，提升了整体的质感表现。

　　安装适配方面，该造型的背部平面可以直接粘贴背胶，适配手机壳、笔记本封面、头盔表面等不同曲面的粘贴需求，因为整体厚度仅12mm，粘贴后不会出现过于突出的问题，边缘的圆角过渡也不会出现硌手的情况。如果作为金属徽章制作，该模型的拔模角度统一设置为3度，完全满足压铸、冲压的工艺要求，不需要后期重新调整拔模斜度，可直接导出用于模具加工。整体结构没有倒扣、薄壁等工艺缺陷，最小壁厚控制在2mm以上，完全满足各类常规加工工艺的结构要求，不会出现加工过程中结构断裂、变形的问题。
