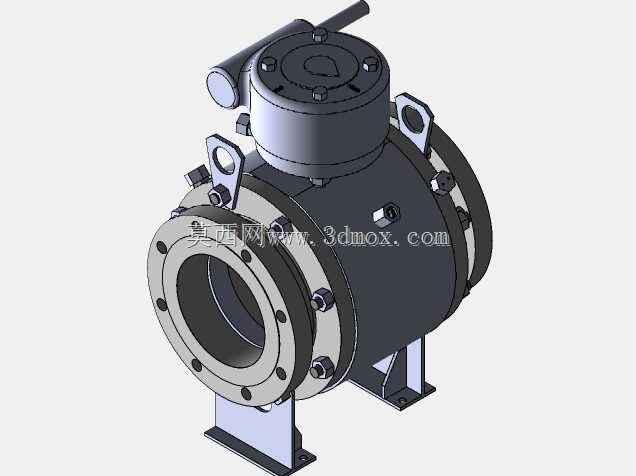

6寸耳轴式法兰连接球阀结构设计

　　在石化、长输管线、市政给排水这类中高压流体输送场景里，耳轴式球阀的应用占比一直不低，和普通浮动球阀相比，它的结构特性决定了它更适配大口径、高压力差的工况，不会因为介质压力推挤球体导致密封副过载磨损，使用寿命和密封可靠性都更有保障。这次的6寸耳轴球阀设计，公称压力等级对应ANSI 150磅级，也就是日常工程里常说的Class150，适配的管线公称通径为DN150，整体采用三段式螺栓连接阀体结构，和两片式阀体相比，三段式的设计在现场维护时不需要把整个阀门从管线上拆下来，只需要松开中法兰连接螺栓就能取出内部的球体、阀座组件，大幅降低管线运维的拆装工作量。

　　从结构功能来看，耳轴球阀的核心受力点在上下两端的耳轴支撑上，球体不再像浮动球阀那样仅靠阀座支撑，而是通过上下耳轴定位在阀体内部，介质压力作用在球体上的力会全部传递到耳轴轴承上，阀座只需要承担密封所需的比压，不会被球体挤压产生过量变形，这也是大口径高压工况优先选耳轴球阀的核心原因。这款阀门的连接端采用法兰连接形式，法兰密封面的尺寸、螺栓孔分布完全匹配ANSI 150磅级的标准要求，现场安装时不需要额外加工转接法兰，直接和同压力等级的管线法兰配对即可，配套的螺栓规格、垫片选型都可以直接沿用对应标准的选型表，减少现场安装的适配工作。

　　设计过程中首先要确定的是安装边界尺寸，阀门的结构长度、法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循对应通径和压力等级的标准要求，避免出现现场安装时和管线预留位置不匹配的问题。底部的支撑支架是大口径球阀必须考虑的结构，因为6寸规格的阀门整体自重不小，仅靠两端法兰和管线连接的话，长期运行中阀门自重加上管线振动会给法兰连接部位带来额外的弯曲应力，容易造成法兰密封面泄漏，底部的支架可以把阀门的自重传递到安装基础上，消除连接部位的额外载荷。顶部的驱动端连接结构采用标准的ISO 5211连接法兰，不管是后续搭配手动涡轮头、气动执行器还是电动执行器，都不需要额外加工转接盘，直接适配标准驱动装置，给后期用户的驱动选型留足了空间。

　　密封结构上，这款阀门采用软密封阀座设计，在ANSI150的压力等级下，软密封材料可以实现零泄漏的密封效果，阀座背后设置了弹簧预紧结构，不管是低压还是高压工况，弹簧都能给阀座提供初始密封比压，避免低压时介质压力不足导致密封失效。中法兰位置采用缠绕式垫片密封，螺栓预紧力按照标准要求计算，保证在温度波动、压力波动的工况下，中法兰位置不会出现外漏。阀体的连接螺栓采用高强度合金结构钢，强度等级满足压力工况下的载荷要求，避免螺栓长期受载出现塑性变形导致密封失效。

　　流道设计上采用全通径结构，阀门全开时球体的通道内径和管线内径完全一致，流体通过阀门时的阻力损失极小，也方便后续管线通球扫线作业，不会出现通球器卡在阀门位置的问题。操作端的阀杆采用防飞出结构设计，阀杆从阀体内部装入，即使在阀门内部带压的情况下，阀杆也不会被介质压力顶出，避免出现安全事故，阀杆和阀体之间的密封采用多重填料密封，搭配填料压盖可以在现场运行过程中在线调整填料的预紧力，出现外漏时不需要停车就能处理密封问题。

　　在三维建模过程中，所有的配合间隙都按照实际机加工的公差要求设定，耳轴和轴承的配合间隙、阀座和阀体的配合间隙、阀杆和填料函的配合间隙都参考实际加工工艺给出合理数值，不会出现建模时零件干涉、实际装配装不进去的问题。所有的连接螺纹都采用标准管螺纹，螺纹的配合长度、密封形式都满足压力工况的要求，侧面的排污、放空接口位置也预留了标准螺纹连接口，方便现场运维时排放阀腔内部的积液、杂质。整体结构没有冗余的设计，所有零件的壁厚都经过强度校核，在满足额定压力下强度要求的前提下尽量减轻整体重量，同时兼顾加工工艺性，阀体的外形结构适合采用铸造工艺生产，机加工面的设置尽量减少加工面积，降低生产加工的成本。
