便携伸缩式美工切纸刀具结构设计

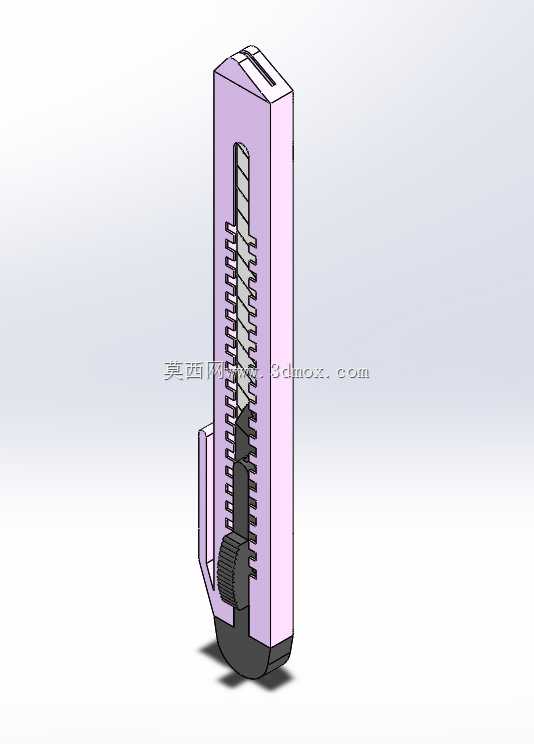

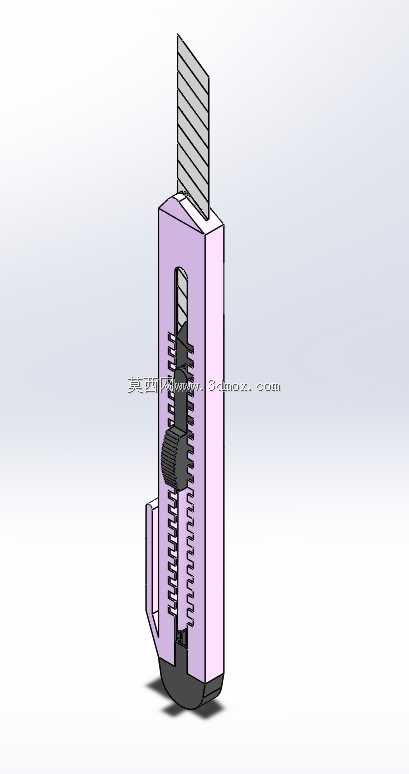

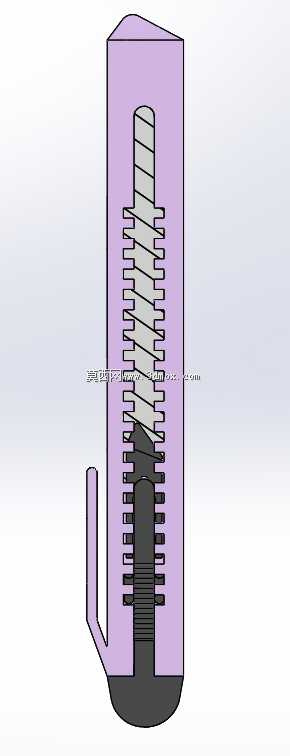

　　日常办公、图文加工、手工制作场景中，手动裁切薄型材料的需求覆盖极广，从打印纸张裁切、照片修边、手工卡纸切割到包装薄纸板、胶带裁切，都需要一款握持顺手、刀片可灵活伸缩锁定的手动裁切工具，这款伸缩式切纸刀的结构设计，正是围绕这类高频手动裁切需求展开。从结构组成来看，整套刀具分为外壳主体、滑动推钮、内置刀片、尾部端盖、内置弹性定位结构几个核心部分，外壳采用长条形窄边设计，整体截面为带圆角的矩形，握持时贴合手掌虎口与四指的贴合弧度，长时间握持施力裁切时不会出现硌手的问题，外壳侧边预留连续的等距定位齿槽，和滑动推钮上的弹性卡齿配合，实现刀片伸出长度的多档位锁定。设计时首先考虑的是刀片伸缩的行程控制，常规美工刀片的可折断分段长度为8mm，

　　因此定位齿槽的间距严格匹配单段刀片的长度，每推动推钮前进一个齿位，刀片恰好伸出一个可使用的分段长度，既避免刀片伸出过长导致裁切时受力弯折，也能在刀片前段磨损折断后，逐段推出新的刃口，延长整组刀片的使用寿命。滑动推钮的表面设计有横向防滑纹路，施力推动时拇指不会打滑，推钮和外壳滑槽的配合间隙控制在0.1mm以内，既保证推动时无卡滞，也不会出现间隙过大导致推钮晃动、裁切时刀片偏移的问题。外壳内部设计有和刀片宽度匹配的导向槽，刀片在伸缩过程中全程沿导向槽滑动，不会出现侧向偏摆，保证裁切时刃口始终和外壳前端的抵靠面保持垂直，裁切出的边缘平直无毛刺。外壳前端设计有倾斜的抵靠面，裁切时该面可以紧贴待裁切材料表面，作为施力的支撑点，

　　配合刀片伸出的刃口，沿着直尺导向滑动时，能稳定切割厚度在1mm以内的纸张、照片、卡纸、薄塑料片等材料，不会出现刃口吃料过深划破下层垫板的问题。尾部的端盖采用卡扣式和外壳主体连接，拆开后可以快速更换整组刀片，不需要额外工具，日常维护更换耗材十分便捷。内置的弹性定位结构采用简单的弹片设计，依靠弹片的预紧力将推钮的卡齿压入外壳的定位齿槽中，不需要额外的锁止零件，结构简单可靠，长期使用也不会出现锁止失效的问题。从安装边界和尺寸适配来看，这款切纸刀的整体长度控制在150mm左右，宽度25mm，厚度15mm，整体尺寸小巧，可以放入常规的笔袋、工具盒甚至工作服口袋中，便携性极强，不需要额外的收纳空间。和传统固定刃口的裁纸刀相比，

　　这种伸缩式结构在非使用状态下可以将刀片完全收回外壳内部，避免刃口外露造成划伤，存放和携带的安全性大幅提升。在实际使用场景中，办公场景下处理打印文件的毛边、裁切证件照尺寸、制作手工贺卡时，这款刀具的重量仅为30g左右，单手握持即可完成所有操作，不需要复杂的调节步骤；图文门店处理小幅面喷绘样品、薄型背胶纸裁切时，伸出两档长度的刀片即可顺畅完成切割，不需要更换大型裁切设备；日常家用场景中拆快递、裁切包装胶带、修剪手工材料时，也能灵活适配不同的裁切需求。设计过程中特意规避了多余的复杂结构，所有零件均采用注塑成型即可批量生产，零件数量少，装配工序简单，量产时的成本控制空间充足，同时外壳的分体式结构设计，在生产时可以通过更换外壳配色，适配不同的使用场景和用户审美需求，不需要改动内部核心结构。刀片的适配性上，内部导向槽采用通用美工刀片的标准尺寸设计，可以兼容市面上绝大多数常规规格的替换刀片，用户不需要购买专用的替换耗材，使用成本极低。在结构强度校核上，外壳选用常用的ABS工程塑料材质，壁厚控制在2mm，在握持施力裁切时，外壳的形变小于0.05mm，不会因为施力导致外壳开裂或者刀片偏移，推钮部分采用POM材质，耐磨性能优异，反复推动伸缩上万次也不会出现磨损松旷的问题，保证长期使用的结构稳定性。
