90度3030铝型材直角连接安装板

　　这款直角安装板主要适配工业铝型材框架的直角拼接场景，在自动化设备机架、生产线防护栏、物料周转台架、检测设备外框的搭建过程中，这类连接件是型材拼接节点的核心受力部件，承担着两根垂直排布型材之间的载荷传递、位置固定作用，避免型材拼接处出现错位、晃动、角度偏移的问题。从实际使用场景来看，30系列铝型材是轻型工业框架里应用最广泛的规格，常见于小型自动化设备的支撑框架、车间工位操作台、电子生产线的物料架、实验室设备安装支架，这类场景下的直角拼接如果采用内置角码，往往需要在型材槽内预置螺母，安装时需要探入型材腔体内操作，对于后期改造、局部节点加固的场景非常不便，而这种外置式的直角安装板，可以直接从型材外侧完成固定，不需要提前预置连接件，

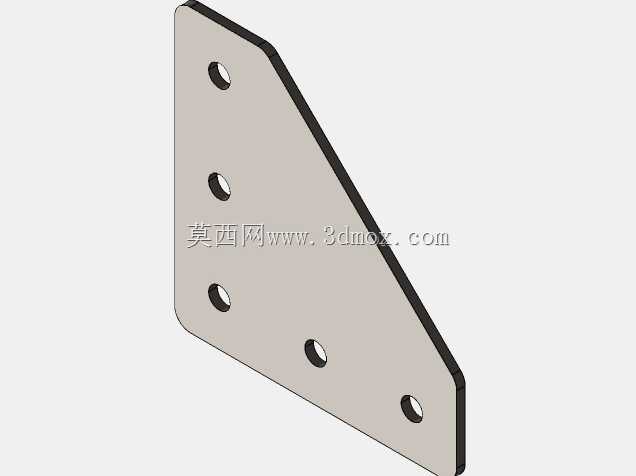

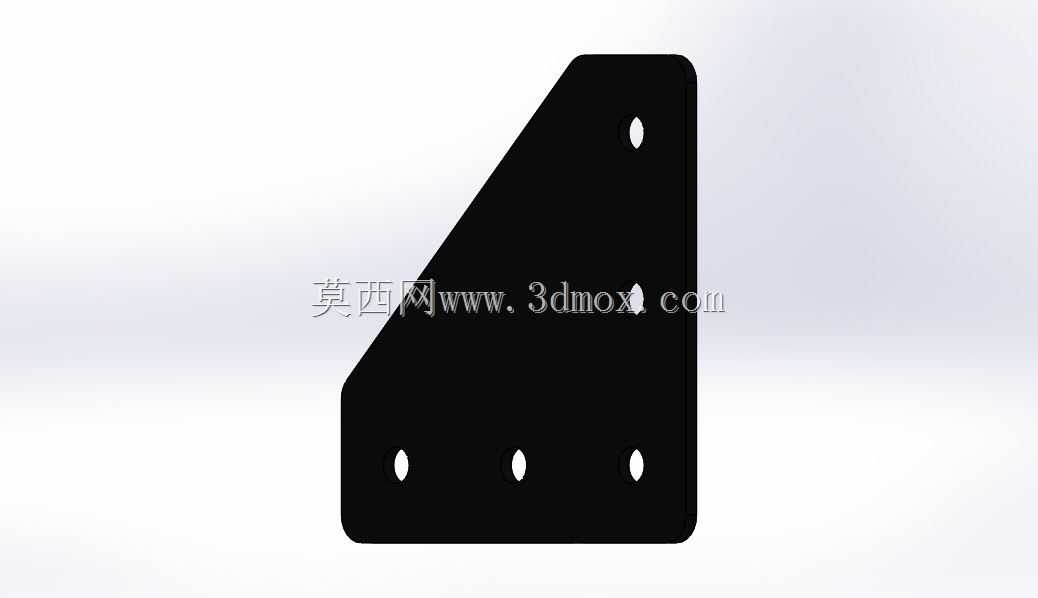

　　不管是全新框架搭建还是现有框架的后期加固、角度修正，都能快速完成安装，不需要对型材做额外的裁切、打孔加工。从结构设计来看，这款安装板采用90度折弯成型的整体结构，板体厚度2.65mm，表面做黑色静电喷塑处理，一方面可以和工业铝型材常用的黑色氧化、喷塑表面质感匹配，提升框架整体的外观一致性，另一方面喷塑层可以隔绝板材基材和空气的接触，在车间多尘、少量油污或者常规湿度的环境下，能避免基材出现锈蚀，延长连接件的使用寿命。板体上的安装孔位完全匹配3030铝型材的槽口中心距，三个沿型材长度方向排布的安装孔，对应垂直方向型材的槽道位置，单个侧边的安装孔可以和型材槽内的T型螺栓、法兰螺母配合，锁紧后可以实现板体和型材表面的完全贴合，

　　不会出现局部翘起、应力集中的问题；斜向排布的那个安装孔，对应另一根垂直方向型材的槽口中心，安装时可以先将所有螺栓预套入孔位，调整好两根型材的垂直角度、对齐端面之后，再依次锁紧所有螺栓，不需要额外的角度治具辅助定位，就能保证两根型材的拼接垂直度控制在常规框架要求的公差范围内。从安装边界来看，这款安装板的折弯半径做了适配处理，不会和铝型材拼接处的外角R角产生干涉，安装后板体的折弯内角可以完全贴合两根型材的外角棱边，不会出现贴合缝隙，保证受力时载荷可以均匀传递到两根型材的壁面上，不会因为局部点接触导致型材表面出现压痕、变形。和常规的压铸角码相比，这种冲压成型的板式连接件，和型材的接触面积更大，在承受垂直于拼接面的倾覆力矩时，

　　受力分布更均匀，不会出现压铸角码常见的根部断裂、连接滑牙的问题，适合用于有一定振动的设备框架节点，比如小型输送线的支架拼接、振动料斗的安装框架固定，都能保持长期的连接稳定性。在实际选型过程中，这类外置直角板不需要考虑型材腔体的内部尺寸，只要是截面规格为3030的欧标或者国标铝型材，只要槽道中心距符合标准，都可以通用，不需要针对不同品牌的型材单独开模定制连接件，对于框架设计人员来说，可以减少物料的选型种类，降低备件库存的种类压力。设计建模的时候，需要重点注意折弯处的工艺缺口处理，避免折弯时板体在孔位附近出现撕裂，同时所有安装孔的孔径要匹配常用的M6T型螺栓尺寸，孔位周边做轻微的沉孔处理，让螺栓锁紧后头部不会突出板体表面，避免和后续安装在型材上的门板、封板、设备附件产生干涉。另外板体的斜边做了钝角切角处理，没有尖锐的外凸棱角，安装和后期维护过程中不会划伤操作人员，符合工业设备的安全设计要求。在框架受力计算的时候，这类连接件的单节点静态承重可以满足轻型框架的载荷要求，搭配对应的螺栓锁紧扭矩，完全可以覆盖常规工业场景下的铝型材框架拼接需求，不需要额外增加焊接、粘接等辅助固定工艺，整个框架的安装过程全部采用可拆卸的螺栓连接，后期需要调整框架尺寸、拆解搬迁的时候，只需要松开螺栓就可以完成拆解，不会对型材本身造成不可逆的加工损伤，型材和连接件都可以重复利用，降低设备改造、搬迁的材料成本。
