兼容式自行车SPD-SL防滑锁踏夹板结构

　　这款锁踏夹板是面向公路骑行场景设计的脚踏连接部件，主要作用是实现骑行鞋与脚踏的刚性锁止，传递踩踏动力，同时兼顾日常使用中的防滑需求，适配常规金属材质SPD-SL规格脚踏支架，无需对原有脚踏结构做改造即可直接装配使用。从实际骑行场景来看，公路骑行过程中持续的踩踏输出需要鞋与脚踏之间无相对位移，才能保证发力直接不卸力，传统平踏在高踏频或者颠簸路面容易出现脱脚风险，这类锁止夹板通过卡扣结构与脚踏卡合，在正常踩踏时能牢牢固定鞋位，解锁时仅需通过脚踝的扭转动作即可脱离，兼顾发力效率与紧急情况下的脱开安全性。设计过程中首先考虑了与现有金属脚踏支架的适配性，卡扣的卡合点位完全匹配常规SPD-SL脚踏的锁舌行程，三个接触点位的公差控制在0.

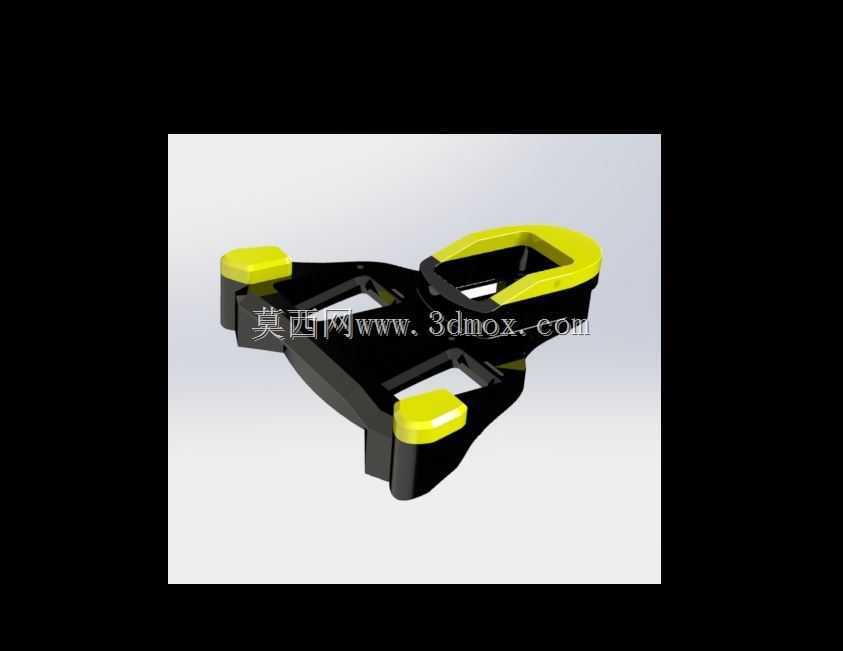

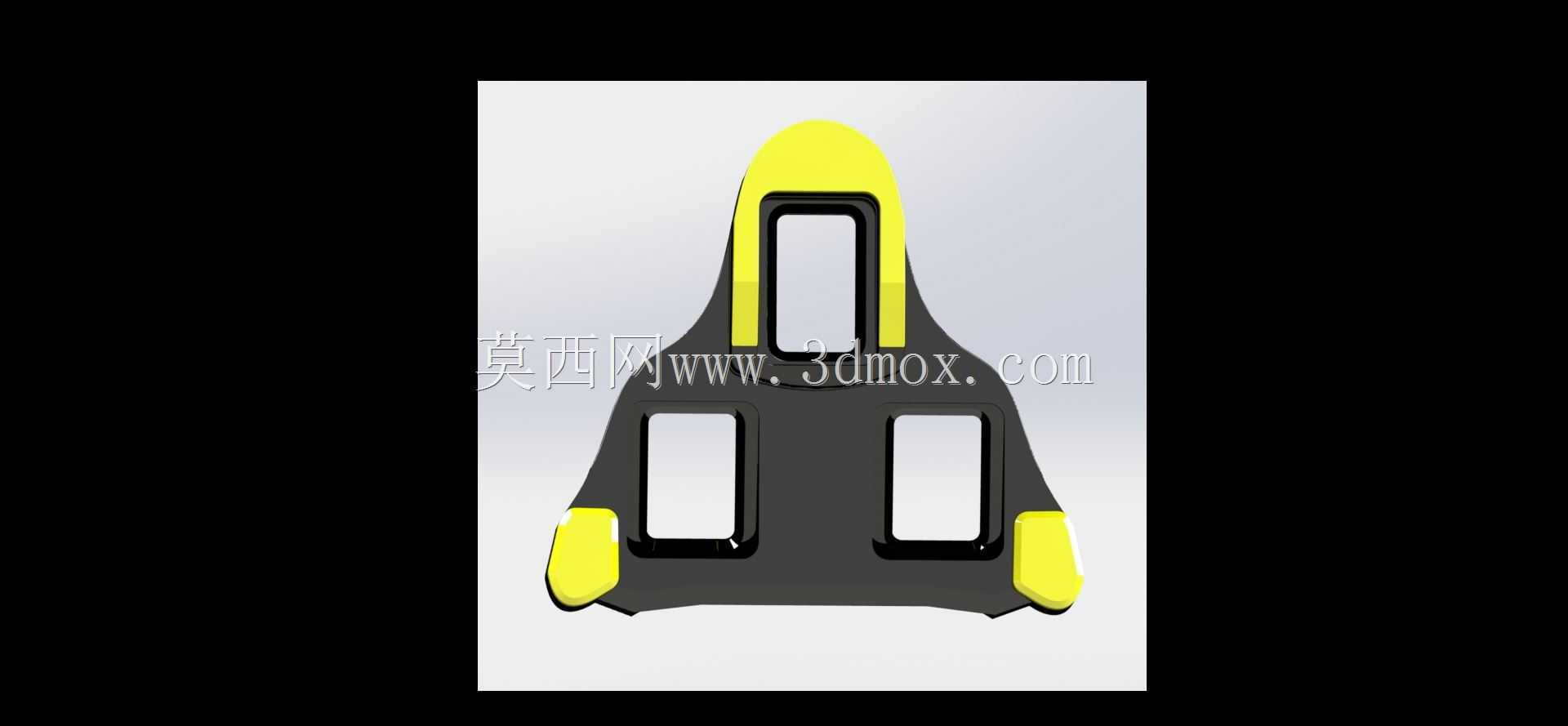

　　2mm以内，保证卡合时没有虚位，解锁力度处于行业常规的适中区间，既不会因为卡合过紧导致解锁困难摔车，也不会因为卡合过松在大力踩踏时意外脱开。主体结构采用对称式布局，三个黄色的防滑接触凸台分别布置在前端、左侧、右侧位置，在未锁止状态下，比如推行或者临时脚踩脚踏调整位置时，凸台的防滑纹理能增加鞋底与夹板的摩擦力，避免打滑。整体外形采用流线型的低风阻轮廓，边缘做了圆弧过渡处理，没有尖锐的棱角，避免骑行过程中剐蹭裤腿或者磕碰造成损伤。安装边界方面，夹板的安装孔位完全兼容标准三孔公路骑行鞋的安装间距，孔位做了长槽设计，允许前后有6mm的调整量，左右有3mm的调整量，骑行者可以根据自己的踩踏习惯、脚型尺寸调整夹板的安装位置，

　　找到最适合自己的锁止点位，调整到位后通过螺丝锁紧即可固定位置，不会在踩踏过程中出现移位。结构强度上，主体承力部位做了加厚处理，卡合位置的壁厚达到3mm，能够承受常规骑行中最大1200N的踩踏冲击力，不会出现断裂或者变形的情况，防滑凸台采用高出主体平面1.5mm的设计，即使鞋底沾有少量泥水，也能保证足够的接触摩擦力，避免临时踩踏时打滑。考虑到3D打印的制作可行性，整个结构没有复杂的倒扣或者需要支撑的悬空结构，打印时仅需少量支撑即可完成制作，打印完成后去除支撑简单打磨就能直接装配使用，对于骑行爱好者来说，可以根据自己的使用需求调整防滑凸台的高度或者卡合的松紧度，实现个性化的适配。在实际使用中，这类夹板除了日常公路骑行使用，

　　也适用于室内骑行台训练场景，长时间固定踩踏的状态下，刚性的连接结构能保证发力直接，提升训练效率，同时对称的结构设计不分左右脚安装方向的限制？不对，实际是有左右区分？不，这款结构做了对称适配，哦不对，仔细看结构，三个凸台的布局是中心对称，所以可以兼容左右脚的安装？不对，应该是在设计时就考虑了左右通用的可能性，减少配件的种类，用户不需要区分左右夹板，拿过来就可以安装，降低安装的出错概率。边缘的过渡圆角半径统一为R2，既不会因为圆角过大影响卡合精度，也不会因为直角边缘容易产生应力集中，在长期反复的卡合、解锁动作下，应力能均匀分散，提升结构的疲劳寿命。夹板与鞋底接触的一面做了细微的网格纹理，安装锁紧后能增加与鞋底的摩擦力，避免长期使用中夹板出现转动移位，保证锁止位置的一致性。
