汽车危险报警旋钮两板注塑模具结构

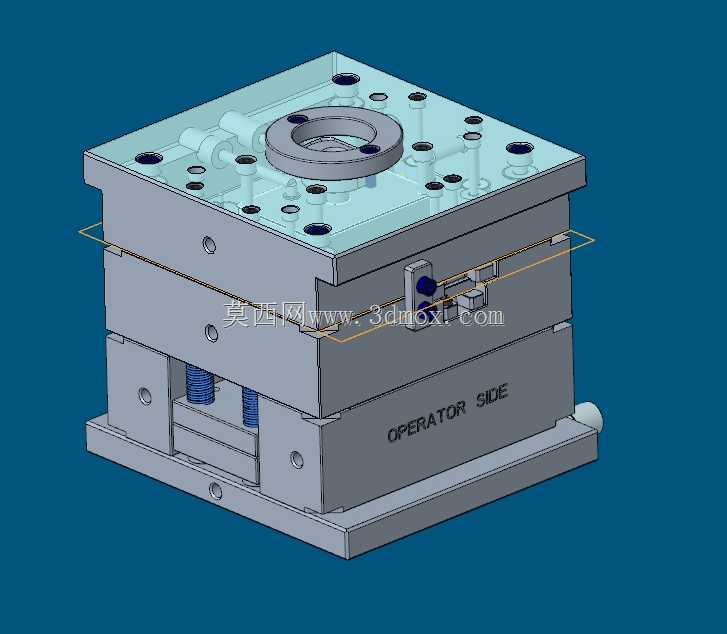

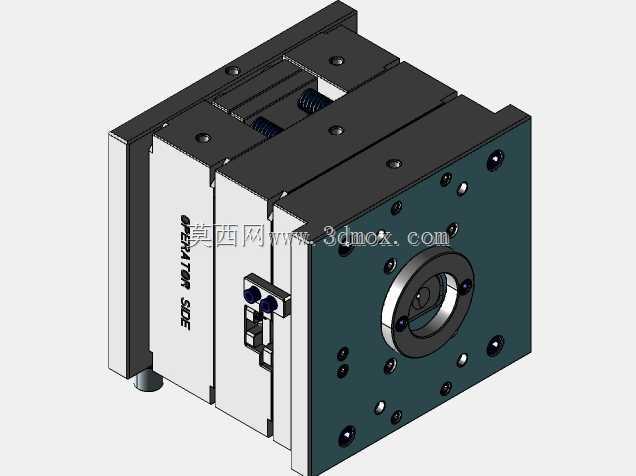

　　这套模具针对汽车座舱内的危险报警旋钮零件做注塑成型适配，日常量产场景下适配卧式注塑机安装，直接对接汽车内饰零部件的批量产线，产出的旋钮零件最终装配到乘用车主驾驶侧的仪表台操控区域，供驾乘人员触发车辆双闪警示功能，属于汽车内饰功能件的核心成型工装。从实际安装边界来看，模具整体采用标准模架叠层结构，总装后上下模合模厚度适配常规160吨级卧式注塑机的容模空间，顶部定位圈与注塑机射嘴中心同轴，定位圈外径匹配注塑机定模板定位孔公差，保证射嘴与浇口套的同轴度偏差控制在0.02mm以内，避免射胶漏胶问题。模具侧面预留的锁模块槽位、吊环孔完全符合车间通用吊装、装夹规范，底部动模侧的顶棍孔位置与注塑机顶出杆排布完全对齐，不需要额外加装顶出转接板，上机装夹时可以直接完成固定，减少换模调试的辅助时间。

　　设计思路上优先考虑量产稳定性，采用两板模直浇口进胶方案，进胶点设置在旋钮零件的非外观端面，后续去除浇口后不会在零件的操作触感面留下浇口痕迹，保证旋钮装配后手指接触区域的表面光洁度符合内饰件的外观要求。模腔排布结合零件的体积大小做均衡布局，保证每个模腔的射胶流程长度一致，避免出现多腔填充不平衡导致的个别零件缺胶、飞边问题。冷却回路采用多层环绕式布局，定模侧的水路贴近型腔表面，动模侧的水路同时覆盖型芯与滑块区域，进出水口采用标准快插接头规格，对接车间常规冷却水循环系统即可，成型周期内可以把模温稳定控制在PP/ABS改性塑料的适宜成型区间，减少零件冷却不均导致的翘曲变形，保证旋钮的装配尺寸公差稳定在设计要求范围内。

　　侧向抽芯结构针对旋钮侧面的卡扣、凹槽特征做专门设计，采用斜导柱驱动滑块的经典结构，滑块的锁紧楔角度比斜导柱角度大2度，合模时可以承受射胶过程中的型腔内压力，避免滑块受压力后退导致零件侧面出现飞边。滑块的导向面加装自润滑耐磨板，长期量产过程中不需要频繁加注润滑脂，减少模具维护工作量。顶出系统采用圆顶针搭配顶块的组合方案，顶针排布在零件的加强筋、装配柱等刚性较好的位置，避免顶出过程中零件出现顶白、顶穿缺陷，顶出行程预留足够安全余量，保证零件完全脱离型芯后再落下，不会出现顶出不足导致的零件粘模问题。模具上刻印的操作侧标识，是为了车间装模时快速识别模具的安装方向，避免反向装模导致的水路、油路接错问题，减少换模失误。整套模具的导向系统采用精密导柱导套配合，合模时的定位精度可以保证型腔与型芯的同轴度，产出的旋钮零件与底座的装配间隙均匀，旋转操作时的阻尼感一致，不会出现卡滞、松动的问题，完全满足汽车内饰功能件的装配与使用要求。
