多关节协作机械臂三维结构设计

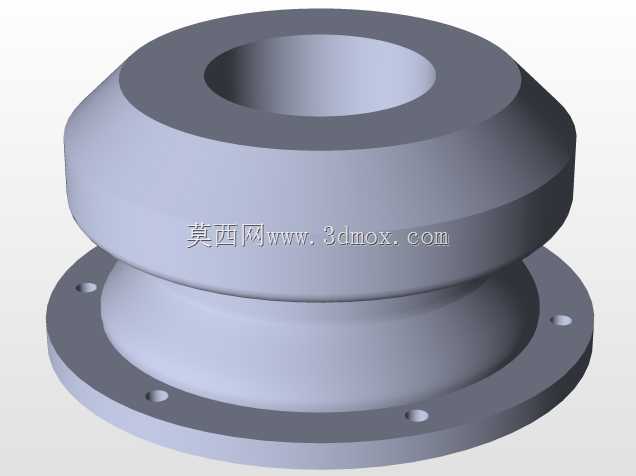

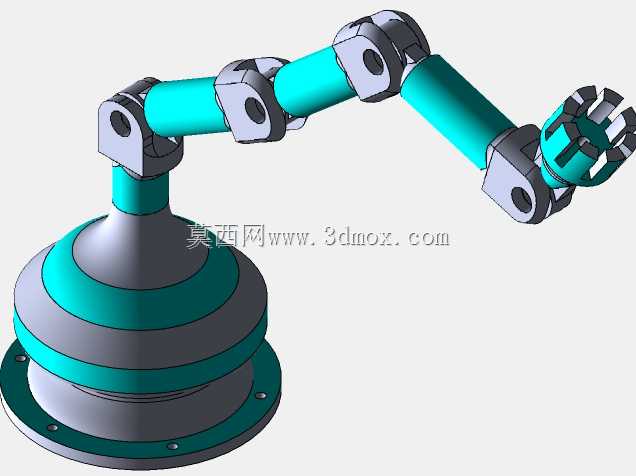

　　这款多关节机械臂的结构设计，核心面向轻载工业作业场景的柔性执行需求，整体采用串联多自由度构型，从底座到末端执行器依次布置回转关节、俯仰关节，可覆盖半径范围内的三维空间作业点位，适配小范围物料转运、精密装配、工位上下料等常见产线工序。底座采用圆盘式安装结构，底部预留均匀分布的螺栓安装孔，安装时可直接固定在设备台面、工装架或者移动小车上，安装面的平面度公差设计控制在0.1mm以内，避免底座安装变形导致的关节回转精度偏差，底座内部预留了走线空腔，可容纳关节动力线、编码器信号线的内置排布，避免管线外露在作业过程中与周边设备产生剐蹭。臂段部分采用分段式模块化设计，每一段臂管都做了等强度结构优化，

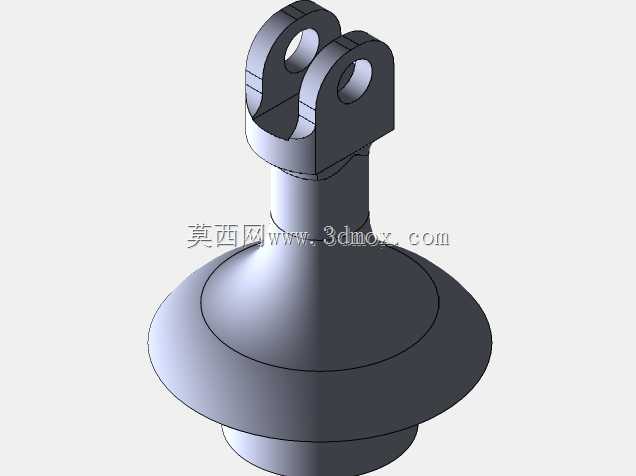

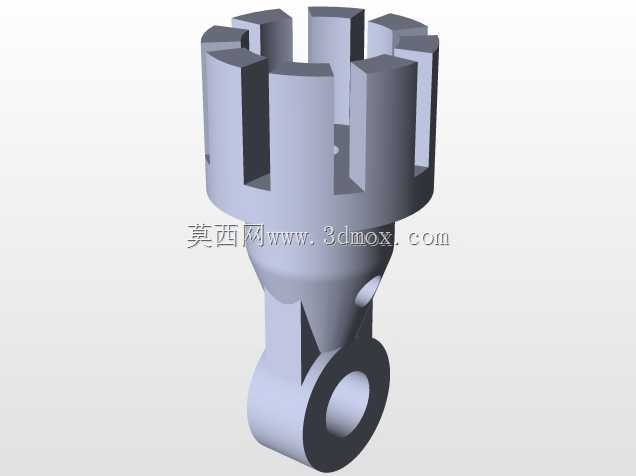

　　在保证臂段整体刚性的前提下削减了非受力区域的材料厚度，降低臂体自身重量对关节负载的额外消耗，相邻臂段之间的关节采用铰接式连接结构，关节处的连接耳座做了加厚处理，配合高精度的铰接孔位设计，可保证关节转动过程中的同轴度误差控制在极小范围内，避免长期往复转动出现关节间隙过大的问题。末端执行器采用夹爪式结构，夹爪的开合行程可适配一定尺寸范围内的工件夹持，夹爪指面预留了防滑结构的安装位，可根据实际夹持工件的材质更换橡胶垫、聚氨酯垫或者硬质金属指面，满足不同工况下的夹持力需求，避免夹伤工件表面或者出现夹持滑脱的问题。从设计逻辑来看，这款机械臂的关节转动范围做了合理的限位设计，每个关节都预留了机械限位块的安装位置，

　　可根据实际作业场景的需求调整限位角度，避免臂体运动过程中出现超程碰撞，同时关节处的密封结构设计可阻挡车间内的粉尘、切削液飞溅进入关节内部，延长关节部件的使用寿命。在实际产线应用中，这类机械臂可搭配视觉检测模块完成精密零件的分拣作业，也可固定在机床旁完成工件的上下料转运，还可搭载喷枪、焊枪等工具完成简单的喷涂、焊接辅助工序，相较于大型工业机械臂，这款轻载构型的机械臂占地面积更小，安装调试门槛更低，适合中小型制造企业的产线柔性改造需求。设计过程中对臂体的运动包络做了完整的干涉校验，所有关节在全行程转动过程中，臂段之间、臂段与底座之间都不会出现结构干涉，同时每个关节的负载能力都做了匹配性计算，从底座回转关节到末端腕部关节，

　　额定负载依次递减，符合串联机械臂的负载分布规律，避免末端负载过大导致臂体变形或者关节过载损坏。安装边界方面，底座的安装直径适配常见的工装台面安装尺寸，不需要额外制作大型安装基座，整体作业半径覆盖常规工位的操作范围，不需要过大的安装空间即可完成部署，臂体的外观配色采用辨识度较高的青灰配色，在车间环境中可清晰识别臂体位置，避免人员误入作业范围引发安全问题。结构细节上，所有外露的连接螺栓都采用内六角圆柱头螺栓，螺栓头部沉入安装面以内，不会在臂体运动过程中勾挂周边管线或者工件，臂体表面做了氧化处理，具备一定的防锈耐刮擦能力，适合车间复杂环境下的长期使用。
