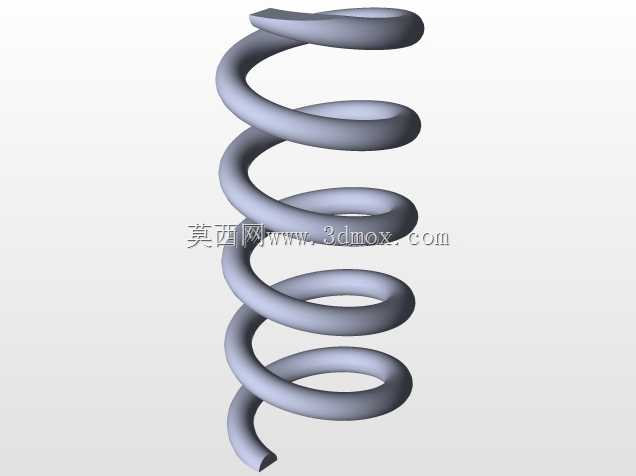

车辆悬架用圆柱螺旋压缩弹性构件

　　做底盘结构设计快十二年，经手的悬架弹性元件方案少说有七八十套，最常打交道的还是这类等节距圆柱螺旋压缩弹簧，别看着就是一圈圈绕出来的金属件，真要把性能做稳，从线径选型到圈数匹配，每一步都得卡着整车的载荷边界来。这类弹簧最核心的应用场景就是乘用车辆、非道路作业机械的悬架系统，直接承担着车身与车轮之间的弹性连接作用，路面传来的颠簸冲击首先会作用在弹簧上，通过自身的压缩形变把瞬时的硬冲击转化为平缓的弹性力，再配合减震器的阻尼作用把振动能量耗散掉，要是弹簧的刚度匹配不对，要么过坎的时候硬得像直接磕在车架上，要么过弯侧倾大到驾驶员心里发慌。

　　设计这类弹簧的时候，首先要卡的是安装边界，不同车型的悬架布置空间差异极大，麦弗逊式前悬的弹簧安装座通常是倾斜布置的，弹簧的自由高度、并紧后的实心高度必须严格匹配减震器的行程范围，要是并紧高度算小了，极限压缩工况下弹簧圈直接碰死，不仅会把冲击直接传到车身，还可能磕断弹簧座的焊接结构；要是自由高度做高了，装车后静态压缩量不够，车辆空载的时候悬架就会抬得过高，高速行驶的稳定性直接受影响。线径的选择是和刚度直接挂钩的，同样的中径、有效圈数下，线径每差0.5mm，刚度变化能超过15%，做载荷计算的时候不能只算额定满载的载荷，还要把冲击载荷的冗余量留足，通常要保证在1.5倍满载载荷下，弹簧的切应力还在材料的许用应力范围内，避免长期使用后出现永久形变。

　　弹簧的两端支撑圈结构也有讲究，通常会把两端各磨掉3/4圈到1圈的支撑面，保证弹簧安装后端面和弹簧座完全贴合，不会出现偏载的情况，要是支撑面没磨平，装车后弹簧受力不均，用不了多久就会出现侧向弯曲，行驶中还会出现莫名的异响。有效圈数的匹配要结合刚度需求来，圈数太少弹簧刚度太硬，滤震效果差，圈数太多不仅会占用更多的轴向安装空间，还容易在压缩过程中出现圈间干涉，尤其是悬架行程比较大的越野车型，还要在弹簧圈之间加设软质的缓冲垫，避免极限拉伸或者压缩的时候圈与圈直接碰撞产生噪音。

　　从实际使用的角度说，这类弹簧的材料通常选用硅锰合金弹簧钢，热处理后的硬度要控制在HRC42-48之间，硬度太高脆性大，遇到大冲击容易断，硬度太低屈服强度不够，用久了会出现弹力衰减，车开个两三年车身就会一边高一边低。表面处理一般采用喷丸强化加电泳涂装，喷丸是为了在弹簧表面形成残余压应力，抵消长期交变载荷下的拉应力集中，大幅提升疲劳寿命，电泳层则是为了应对底盘的泥水、融雪剂腐蚀，避免表面出现锈点后成为疲劳断裂的起始点。

　　建模的时候要特别注意螺旋线的升角匹配，不能直接用等直径螺旋线生搬硬套，要结合两端并紧圈的过渡段做平滑处理，保证每一圈的过渡位置没有应力集中的尖角，导出工程图的时候还要标注清楚弹簧的旋向、两端支撑圈的磨平角度、刚度公差范围，以及载荷测试的对应压缩量要求，毕竟弹簧作为安全件，每一批次进厂都要做刚度测试和疲劳测试，要是建模阶段的参数给错了，后续批量生产出来的零件装上去，很可能出现批量的底盘质量问题。很多刚入行的工程师做悬架设计的时候，总觉得弹簧是标准件随便选个差不多的就行，实际上每款车型的悬架K特性都不一样，弹簧的刚度曲线、安装倾角、预紧力都要和摆臂的硬点、减震器的阻尼做匹配调校，差一点参数，整车的操控感和舒适性就会差很多。
