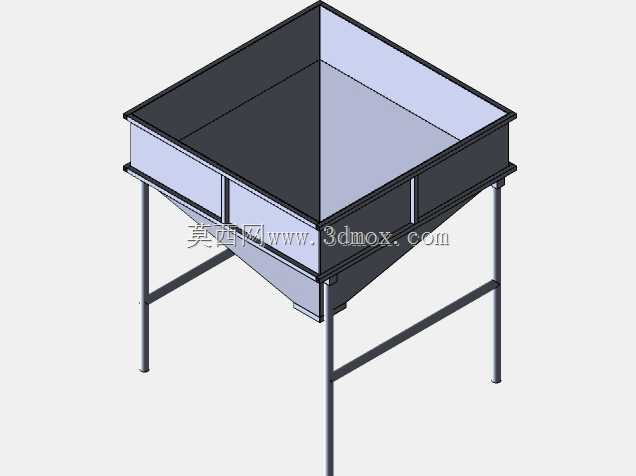

工业储料用方锥斗支撑式料仓结构

　　该结构为工业生产环节常用的中转储料下料装置，整体采用上方下锥的斗体结构搭配四条立式支撑腿设计，主要应用于散状颗粒、粉体物料的暂存与重力式下料场景，常见于粮食加工、塑料改性、建材配料、化工粉体输送等生产线的物料中转环节，可衔接上游投料设备与下游输送、计量、加工设备，依靠物料自身重力实现稳定落料，无需额外动力驱动即可完成物料的暂存缓冲与定向给料。从结构设计逻辑来看，上部方形仓体采用直壁设计，一方面是为了最大化利用安装平面的占地空间，相同投影面积下方形仓的有效储料容积较圆形仓提升约15%，另一方面直壁段可避免物料在仓内起拱时直接卡在下料口位置，预留足够的物料沉降空间；下部锥斗段采用四面对称收缩的方锥结构，锥壁倾斜角度经过物料安息角校核，

　　针对常见的塑料粒子、粮食谷物、非金属矿粉等散料，锥壁与水平面夹角设置为62度，可保证绝大多数流动性中等以上的物料能够沿锥壁顺利滑落到下料口，不会出现粘壁、积料的问题，锥段末端预留标准法兰接口，可直接对接旋转阀、螺旋输送机、振动给料机等下游给料设备，接口尺寸可根据实际生产线的给料通量调整。支撑结构采用四条等边角钢制作的立式支腿，支腿之间设置两层横向拉筋进行加固，下层拉筋距离地面预留200mm的安装操作空间，方便工作人员对接下游设备、进行日常清理维护；支腿底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面或者设备安装平台上，整体安装水平度要求控制在千分之二以内，避免因仓体倾斜导致物料偏载、下料流速不均的问题。

　　仓体的壁厚根据储料物料的堆积密度选型，针对堆积密度1.2t/m³以下的常规散料，仓壁采用3mm厚冷轧钢板折弯焊接即可满足强度要求，支腿采用50504等边角钢制作，额定储料容积可达到1.2立方米，满载总载荷约1.8吨，支腿与仓体的连接位置采用满焊工艺并加焊三角加强筋，避免长期满载使用后出现焊缝开裂、支腿变形的问题。在实际使用过程中，该结构可根据现场工况选配辅助配件，针对流动性较差的细粉体物料，可在锥段外壁加装振动电机或者空气锤，通过周期性振动破坏粉体物料的架桥结构，保证下料顺畅；针对有防尘要求的生产场景，可在上部方形仓口加装密封盖板，预留除尘接口对接车间除尘系统，避免投料过程中粉尘外溢；针对需要计量配料的场景，

　　可在支腿与安装基础之间加装称重传感器，实时监测仓内物料重量，实现物料存量的动态管控。设计过程中需要重点校核几个边界参数：首先是锥斗的收缩比，即上部方形仓的边长与下部下料口边长的比值，常规工况下该比值控制在4:1以内，比值过大会导致锥段过长，整体设备高度提升，增加厂房空间占用，比值过小则会导致下料口处物料流速过快，超出下游设备的处理能力；其次是支腿的高度设计，需要根据下游设备的安装高度确定，保证下料口与下游设备进料口之间预留足够的安装软连接空间，同时要兼顾操作人员的投料高度，上部仓口距离地面的高度控制在1.2米左右，方便人工投料或者对接上游自动投料设备；最后是仓体的焊接工艺要求，所有仓壁拼接位置采用连续满焊，焊缝打磨平整后做抛光处理，避免焊缝位置残留物料滋生细菌，针对食品、医药级应用场景，仓体内壁还需要做镜面抛光处理，粗糙度达到Ra0.8以下，满足卫生级生产要求。该结构整体无复杂传动部件，日常维护仅需定期检查支腿连接螺栓的紧固情况、焊缝是否出现开裂，针对有粘性的物料定期清理仓壁积料即可，设备整体使用寿命可达10年以上，是散料处理生产线中通用性极强的储料中转单元。
