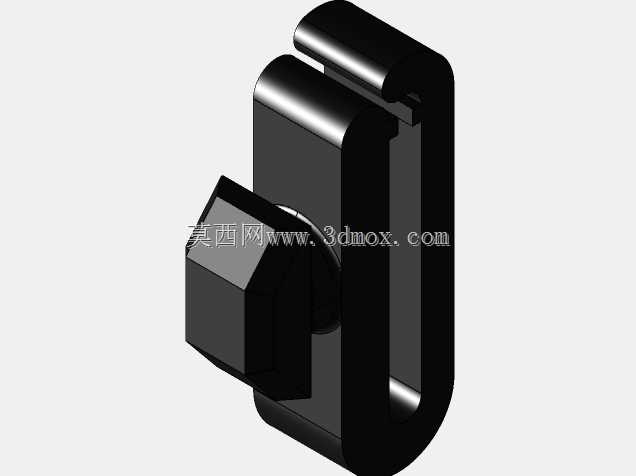

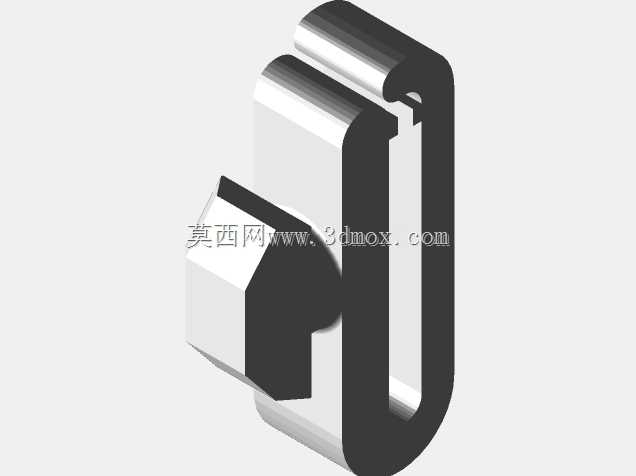

扭入式V型槽带状电缆固定支架结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:755192
  • 扭入式V型槽带状电缆固定支架结构
  • 扭入式V型槽带状电缆固定支架结构
  • 扭入式V型槽带状电缆固定支架结构

  在桌面级FDM3D打印设备、小型自动化电控柜、低压线束布线作业场景中,带状扁平线缆的走线固定一直是容易被忽略却直接影响设备整洁度与长期可靠性的细节。常规的扎带固定方式需要额外在安装基面打孔、配合螺母螺栓锁紧,不仅装配工序繁琐,后期调整线缆走向时还需要剪断扎带重新捆扎,维护效率极低;而背胶式线卡虽然安装便捷,但在设备长期运行产生的振动、温度循环影响下,背胶粘性会逐步衰减,容易出现线卡脱落、线缆移位的问题,甚至会导致线缆与运动部件干涉引发磨损短路风险。这款扭入式V型槽带状电缆支架,正是针对这类小空间内扁平线缆快速固定需求开发的结构件,适配开有标准V型安装槽的铝型材、钣金安装基面,无需额外的紧固件即可完成可靠固定。从结构设计逻辑来看,

  该支架采用一体化成型结构,整体分为卡接基座与线缆夹持两个功能区段。卡接端采用带导向斜面的多边形扭锁结构,安装时只需要将卡接端对准V型槽的开口推入,旋转90度即可让锁止结构卡入V型槽的内侧限位面,依靠结构自身的弹性形变产生的预紧力实现轴向与周向的双向锁止,全程不需要额外工具,单人即可完成装配,拆卸时反向旋转即可取出,不会在安装基面上留下残留的胶痕或是钻孔损伤。线缆夹持区段采用开口式U型抱合结构,内侧预留的夹持宽度适配常用的10-12mm宽度FFC扁平排线、多芯并排带状电缆,夹持臂的圆弧过渡设计避免了锐边割伤线缆绝缘层的风险,夹持力经过结构优化,既可以保证线缆不会在支架内自由窜动,又不会因为夹持力过大压伤线芯影响信号传输稳定性。

  从安装边界尺寸来看,该支架整体外轮廓宽度控制在18mm以内,突出安装基面的高度不超过15mm,在排布密集的V型槽铝型材框架上安装时,不会与相邻安装的其他功能部件产生空间干涉,卡接端的锁止结构适配市面上通用的20系列欧标铝型材V型槽尺寸,槽宽4mm、槽口夹角90度的标准V型安装基面均可通用,不需要针对安装基面做二次加工。在实际设备布线应用中,这类支架可以按照线缆走向间隔150-200mm排布一个,将带状线缆整齐约束在型材槽边位置,避免线缆悬垂晃动,尤其适合3D打印机这类存在持续运动部件的设备,能够有效避免打印过程中设备振动带动线缆晃动,减少线缆对运动轴的附加拖拽阻力,同时也能杜绝线缆移位触碰高温打印头、运动同步带的安全隐患。

  不同于传统分体式线缆固定件,该支架的一体化结构没有多余的装配缝隙,长期使用不会出现部件松脱掉落的问题,结构本身的壁厚设计兼顾了结构强度与材料用量,采用常规工程塑料注塑或者3D打印制作都能满足使用强度要求,夹持开口处的微小倒角设计既方便线缆卡入操作,又能在卡入后形成限位防止线缆从开口处意外脱出。在电控柜内部布线场景中,这类支架也可以用于柜内扁平信号排线的分层固定,将不同走向的带状线缆分层约束在柜内安装梁的V型槽上,相比传统的线槽布线方式,这种点式固定的方案不需要占用连续的安装空间,在柜内元件排布紧凑、剩余安装空间不足的场景下有更强的适配性,同时扭入式的安装方式可以随时根据布线调整需求改变支架的安装位置,不需要重新规划线槽走向,大幅提升电控布线的灵活度。结构设计过程中针对扭锁结构的锁止力做了针对性优化,卡接端的多边形棱角处做了微小的圆弧过渡,避免旋转安装时棱角刮伤V型槽的阳极氧化层或是喷塑表面,锁止面的倾斜角度经过反复验证,既保证安装旋转时的操作手感顺畅,又能保证锁止后在持续振动工况下不会出现松脱回转,不需要额外点胶防松。线缆夹持段的内表面做了细微的防滑纹理设计,在不损伤线缆绝缘层的前提下增加与线缆外皮的摩擦力,即使线缆受到沿长度方向的拉扯力,也不会相对于支架产生滑移,保证线缆固定位置的稳定性。
