意式咖啡机曲面造型调节旋钮设计

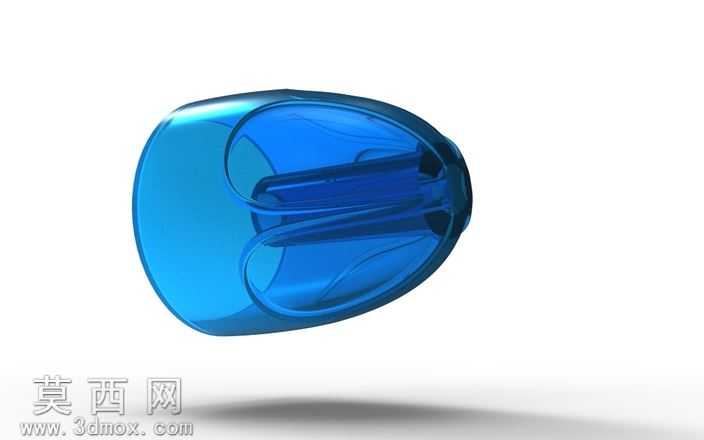

本次设计的旋钮为意式咖啡机配套操控部件，整体采用圆润的蛋形曲面作为主体轮廓，建模过程依托混合建模思路完成，重点演示实体单独不削减域的曲面构建逻辑，适合曲面建模进阶学习者参考练习。建模初期先绘制主体旋转截面轮廓，通过旋转命令生成基础实体胚件，再针对表面的内凹水滴形握持区域进行曲面拆分：先勾勒内凹区域的边界曲线，通过边界混合生成贴合握持弧度的内凹曲面，再将曲面与基础实体进行合并修剪，形成自然过渡的凹陷结构，凹陷边缘做了0.8mm的圆角过渡处理，避免尖锐棱角带来的握持不适感，同时提升曲面的流畅质感。主体表面均匀分布三道对称的内凹纹理，纹理走向顺着旋钮的轴向弧度延伸，既可以增加旋转调节时的摩擦力，避免操作打滑，也让整体造型更具设计层次感，区别于普通的光滑圆柱旋钮。材质设置上采用哑光银灰色金属质感，模拟咖啡机常用的铝合金喷砂表面效果，渲染时调整材质的粗糙度参数为0.3，反射强度控制在0.25，既保留金属的细腻质感，又不会出现过强的镜面反射，还原真实家电配件的视觉效果。结构设计上，旋钮底部为平整的安装贴合面，内部预留标准的D型轴安装孔位，可直接匹配咖啡机调节电位器的输出轴，无需额外修改即可完成装配。整个建模过程重点练习曲面与实体的混合编辑技巧，通过曲面修剪、实体加厚、圆角过渡等命令的配合，实现流畅的有机曲面造型，避免全实体建模容易出现的曲面生硬、过渡不自然的问题，同时演示了如何在保证外观造型美观的前提下，兼顾部件的实际握持功能与装配需求，让外观设计服务于实际使用场景，而非单纯的造型展示。
