简单径流式涡轮机械结构三维设计

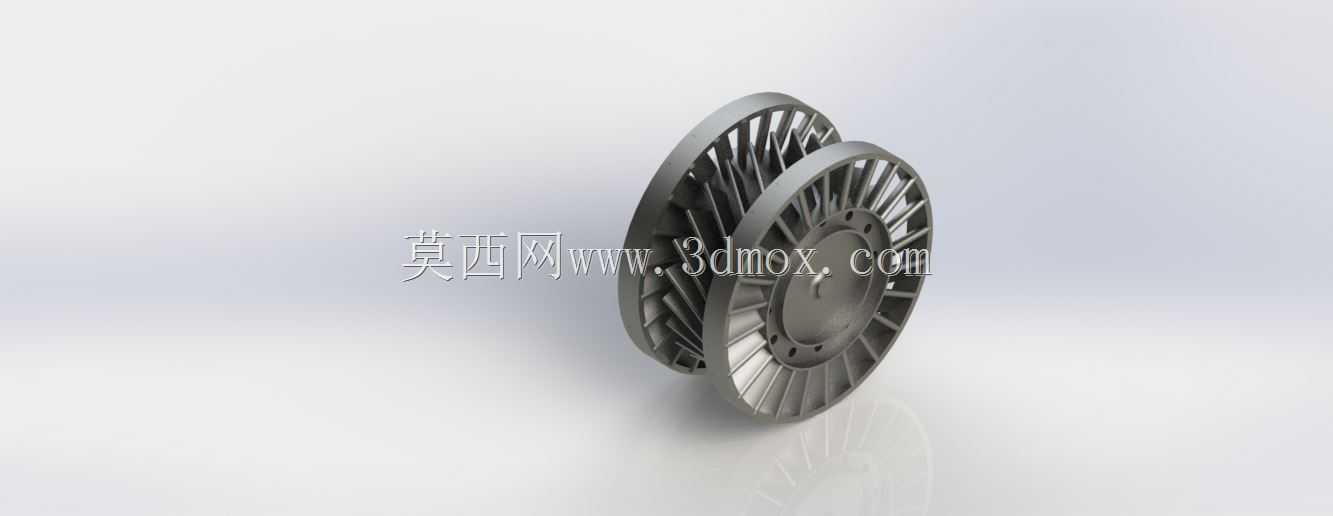

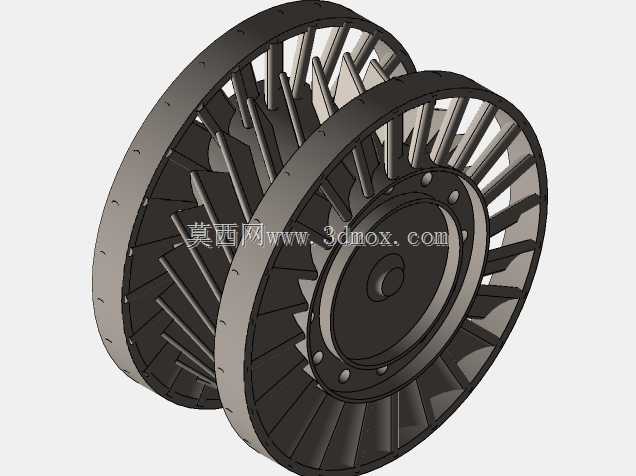

　　在流体能量转换类设备的结构设计场景中，径流式涡轮是完成工质能量与机械能转换的核心执行部件，常应用在中小型液力传动装置、废气能量回收单元、小型涡轮增压器以及工业辅助动力透平结构中，其结构合理性直接决定整套设备的能量转换效率与运行可靠性。这款涡轮采用双轮盘并列的结构布局，区别于常规单级悬臂式涡轮，两个叶轮的叶片型线采用统一的等厚圆弧设计，轮盘外缘的叶片沿周向均匀排布，叶片根部与轮盘采用大圆角过渡结构，能够有效降低工质高速冲击下的应力集中问题，避免长期交变载荷作用下出现叶片根部疲劳断裂的故障。从安装边界来看，轮盘中心设置有带定位止口的安装孔，孔周均匀分布4个螺栓连接孔，可直接与传动轴端的法兰盘配合定位，

　　安装时需保证轮盘端面与传动轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的整机振动问题。设计过程中优先考虑了加工工艺的可行性，叶片型线采用直纹面构型，既可以通过五轴铣削直接加工成型，也适用于精密铸造工艺批量生产，轮盘背面的减重槽采用等深度环形设计，在保证整体结构刚度的前提下尽可能降低转动惯量，提升设备动态响应速度。实际应用场景中，这类涡轮常匹配在中小功率的液力变矩器结构中，作为从动轮接收泵轮传递的流体动能，将其转化为输出轴的转矩，驱动后续传动系统运行；在小型废气涡轮发电装置中，该结构也可作为动力叶轮，承接高温高压废气的冲击能量，带动同轴发电机完成能量转换。叶片的进出口角度经过匹配设计，

　　能够适配对应工况下的工质流速与流向，减少工质在叶轮流道内的流动损失，轮盘外缘的凸边结构可起到流道密封的辅助作用，减少工质从叶顶间隙泄漏的流量，提升整体能量转换效率。结构建模过程中，对叶片的周向阵列特征做了参数化处理，可根据不同工况的流量需求调整叶片数量与安装角度，轮盘中心的安装孔尺寸也预留了参数调整接口，能够适配不同直径的传动轴连接需求。需要注意的是，这类涡轮在装配前必须完成逐件的动平衡校正，平衡精度等级需达到G2.5以上，对应工作转速下的剩余不平衡量需控制在允许范围内，避免高速运行时产生额外的径向载荷，缩短支撑轴承的使用寿命。叶片表面的粗糙度要求控制在Ra1.6以下，减少工质流动过程中的摩擦阻力，同时也能降低工质中杂质颗粒对叶片表面的冲蚀磨损速率，延长部件的连续运行周期。
