捷豹XJS车载遮阳板固定卡扣结构

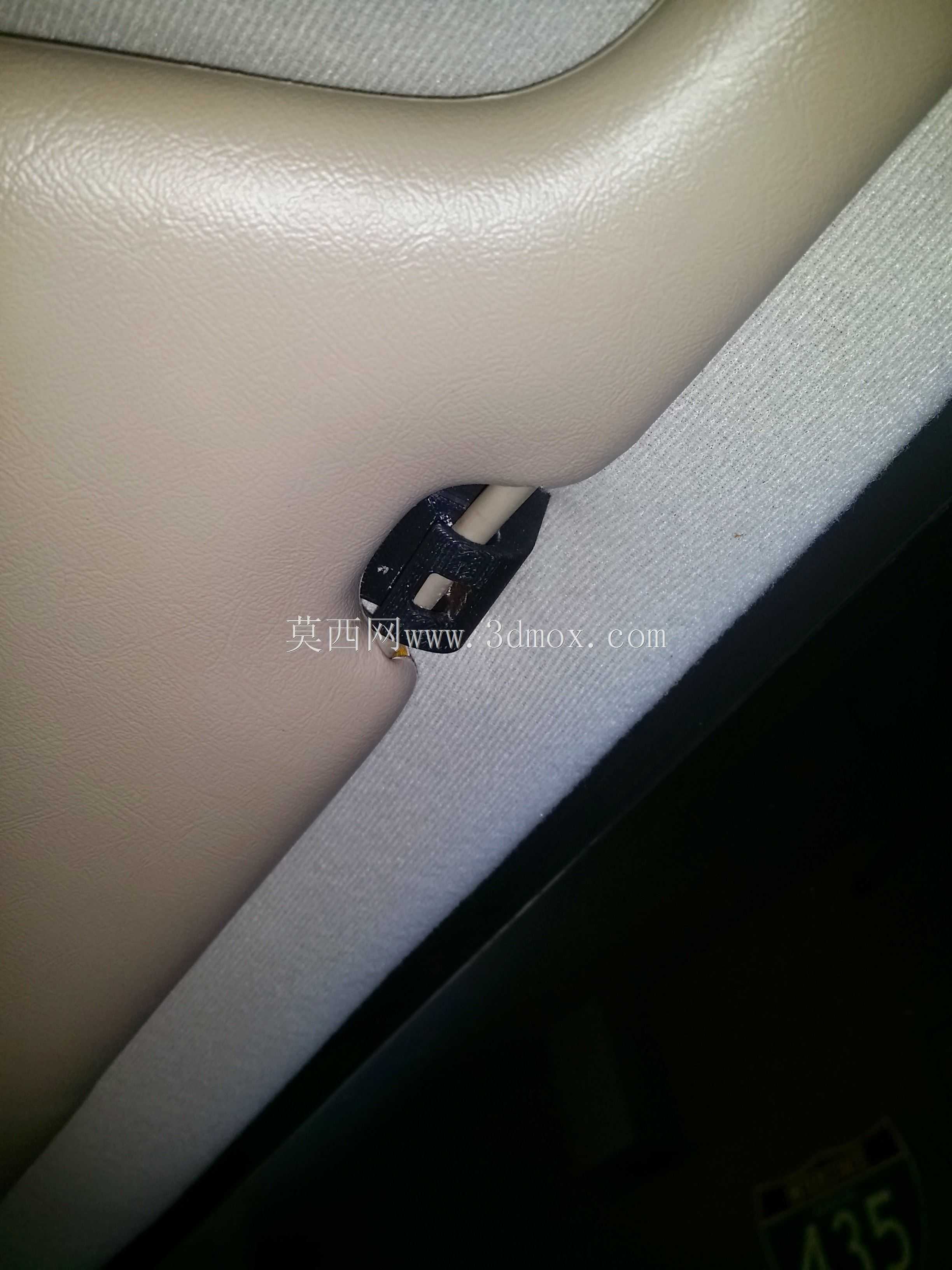

　　这类遮阳板夹属于汽车内饰的小型夹持类紧固件，日常使用中高频承受遮阳板反复翻折的插拔作用力，原厂塑料件在长期光照老化、温度交变的车内环境下，很容易出现卡扣根部断裂、夹持力衰减的问题，直接导致遮阳板无法稳定固定在收纳位置，行车过程中出现松脱下垂遮挡视线的隐患。从结构设计来看，该卡扣采用分体式卡接构型，主体分为基座与夹持臂两个核心功能段，基座部分适配车顶内饰板的预埋安装槽，外侧做了0.3mm的倒扣拔模斜度，装配时直接卡入车顶钣金对应的预留方孔，不需要额外打螺丝或者粘接，装配效率适配整车内饰的流水线安装节奏，同时拆卸更换时也不会破坏周边内饰的表皮材质。夹持臂部分做了渐变厚度的弹性结构，根部壁厚2.2mm保证反复形变的结构强度，

　　接触遮阳板转轴的位置做了内凹的圆弧贴合面，圆弧半径匹配遮阳板金属转轴的外径，保证夹持时接触面均匀受力，不会出现应力集中导致的局部断裂。设计过程中首先要明确安装边界条件，车顶安装位的预留开孔尺寸为18mm*12mm的矩形孔，卡扣基座的外形尺寸比开孔单边大0.2mm，依靠塑料本身的弹性形变实现过盈卡接，安装后卡扣与内饰表面的贴合间隙控制在0.1mm以内，避免出现装配缝隙不均的外观瑕疵。夹持端的开合行程设计为4mm，既可以保证遮阳板转轴卡入时有足够的导入角度，又能在卡入后提供足够的正压力，保证遮阳板在任意翻折角度都能保持稳定，不会出现自行滑落的问题。考虑到车内使用环境的温度范围在-30℃到85℃之间，

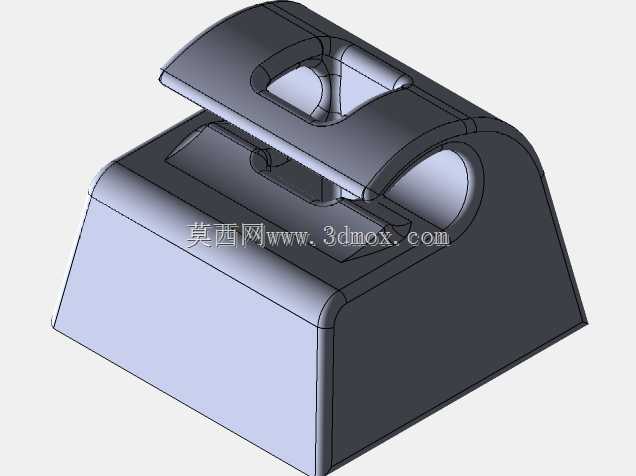

　　材料选型上优先选用耐候性较好的ABS或者尼龙加纤材质，建模时特意在夹持臂的根部做了R1.5的圆角过渡，避免长期反复弯折出现应力疲劳断裂，同时在卡扣与遮阳板接触的表面做了0.2mm深度的细密防滑纹，增大接触摩擦力，即使车辆行驶在颠簸路面，遮阳板也不会出现异响或者移位。这类小型内饰卡扣虽然结构简单，但设计时需要兼顾装配效率、夹持可靠性、长期使用耐久性三个核心维度，不能只单纯做外形复刻，要还原原厂件的弹性形变区间与受力分布，否则打印或者注塑出来的配件很容易出现装不上、卡不紧、用不久的问题。建模过程中需要重点校核卡扣的拔模角度，所有装配导向面都做15度的导入斜角，保证安装时可以顺畅推入安装孔，不需要额外施加过大的装配力，

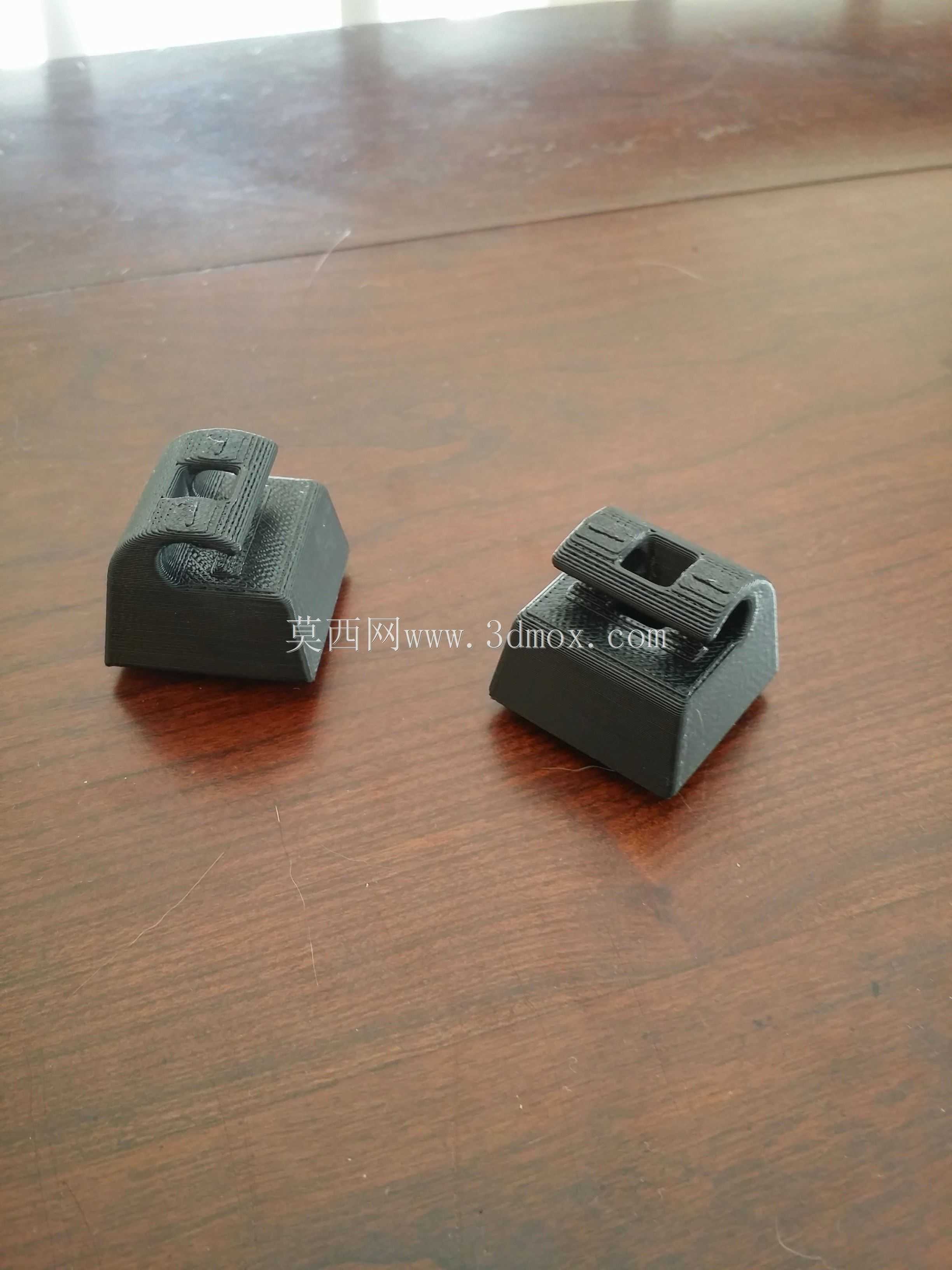

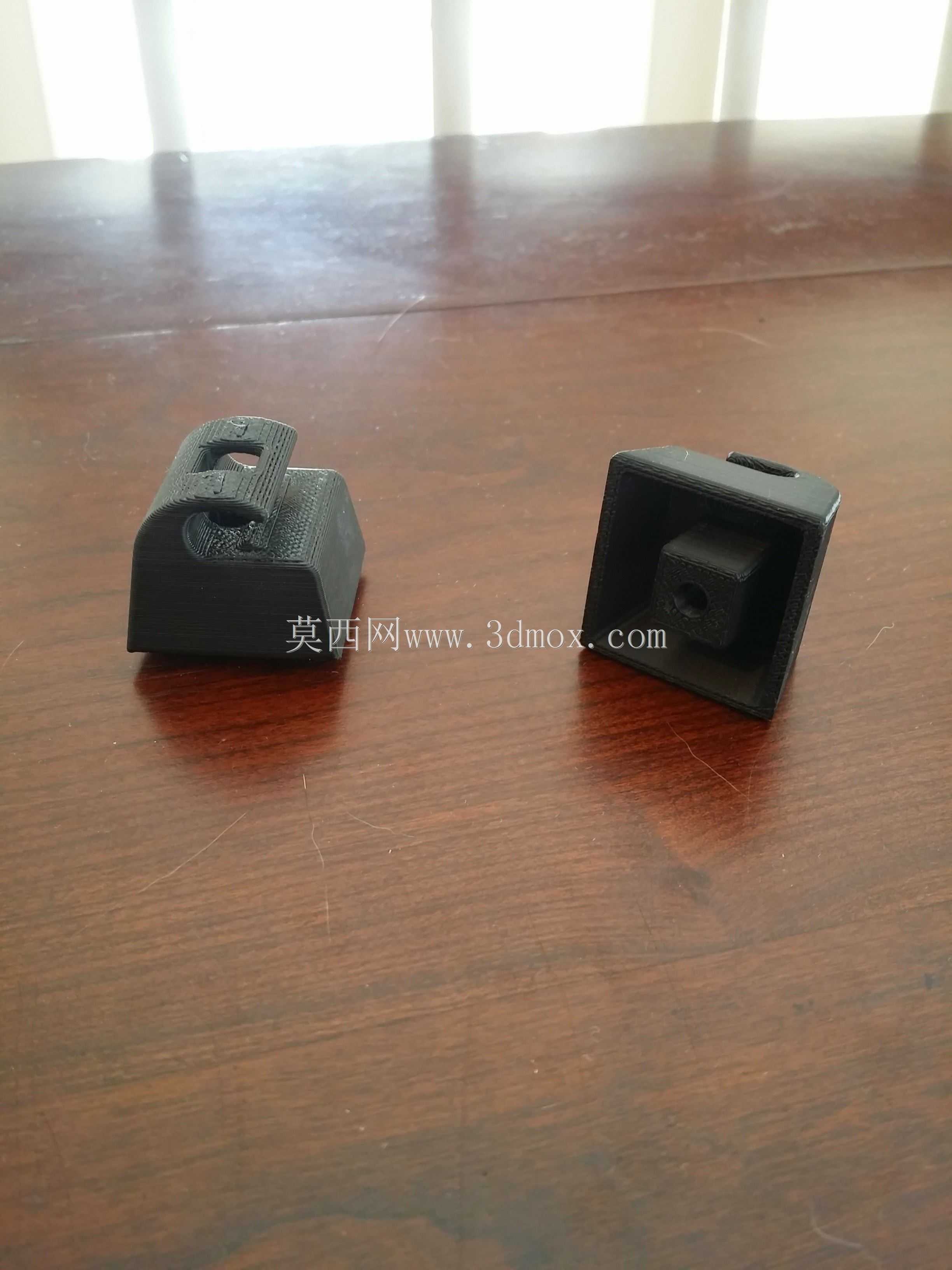

　　避免安装时把卡扣推断裂。同时要考虑维修更换的便利性，卡扣基座的侧面预留了0.8mm宽的拆卸缺口，后期更换时用平口螺丝刀插入缺口就可以压缩倒扣结构，轻松把旧卡扣从安装孔里撬出来，不会损伤周边的内饰面料。从实际使用场景出发，这类卡扣除了适配对应车型的遮阳板固定，其卡接结构的设计思路也可以复用在其他内饰板、线束固定卡扣的设计上，核心的弹性悬臂、倒扣卡接、导向斜角的设计逻辑是通用的，只需要根据对应的安装孔尺寸、被固定件的重量调整壁厚和倒扣量就可以快速衍生出适配不同位置的卡扣结构。在做结构验证的时候，需要重点测试三个维度的性能：首先是插拔耐久，模拟遮阳板翻折时转轴对卡扣的反复作用力，保证经过上千次插拔后夹持力衰减不超过20%；其次是温度交变测试，在高低温循环环境下放置后检查卡扣有没有出现脆化、形变；最后是拉拔力测试，保证卡扣安装到钣金孔后，垂直方向的拉脱力不低于50N，不会因为车辆颠簸出现脱落。整个结构没有多余的复杂特征，所有壁厚都保持均匀，避免注塑或者3D打印时出现缩痕、翘曲的问题，打印时不需要额外添加支撑，摆放时把夹持面朝上就可以获得较好的表面质量，装配后与周边内饰的贴合度完全可以达到原厂配件的使用效果。
