7.5英寸轴径散热用六筋叶轮结构

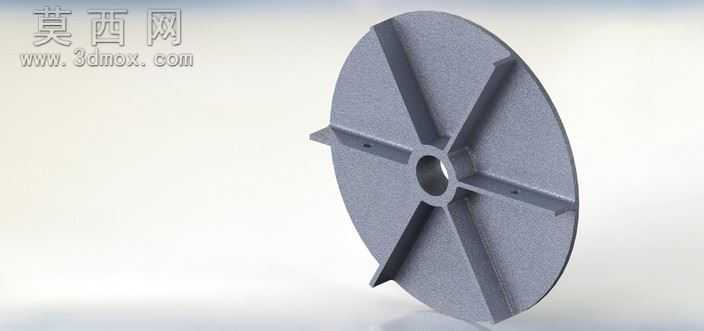

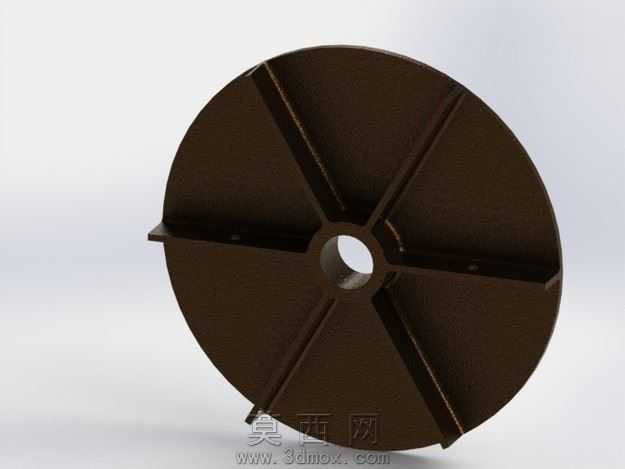

该模型为适配高温散热场景的轴装式叶轮，采用三维参数化建模方式完成全结构设计，建模过程中以中心轴孔为装配基准，先绘制轮盘的圆形截面草图，通过拉伸命令生成基础盘体，盘体厚度根据7.5英寸的外部直径做等比例匹配，保证整体结构的刚性与转动惯量处于合理区间。轮盘中心的轴孔采用同轴度约束设计，孔壁预留标准公差配合余量，可直接适配对应直径的驱动轴，无需额外做装配修正。六根径向分布的加强筋采用对称阵列方式生成，筋条从轮毂外缘一直延伸至轮盘外边缘，筋条截面为矩形结构，边缘做微小倒角处理，既可以提升叶轮整体的抗形变能力，避免高速转动时轮盘发生挠曲变形，也能在转动过程中带动气流形成定向流动，强化散热效果。材质设定上选用哑光金属质感的铸铁材质，渲染时调整材质粗糙度参数还原铸件表面的细微颗粒质感，通过三点布光方式突出筋条与轮盘的结构层次感，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构细节。设计阶段充分考虑高温工况下的使用需求，筋条与轮盘的连接处做圆角过渡处理，减少应力集中现象，避免长期在高温环境下工作出现结构开裂问题，整体结构无多余冗余设计，在保证结构强度的前提下尽可能降低自身重量，减少驱动轴的负载。建模完成后通过干涉检查工具验证所有结构无重叠干涉，转动惯量测算结果符合小型驱动轴的负载要求，可直接导入热仿真软件做气流场模拟，也可用于后续的加工生产参考，适配烤箱、热风循环设备、小型鼓风机等需要高温散热的应用场景。
