带弧形把手的日常饮用马克杯结构设计

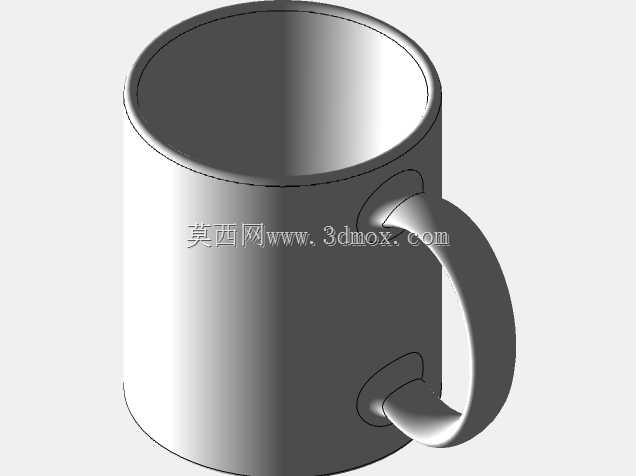

　　日常办公与家居场景中，手持饮水容器的结构合理性直接影响使用体验，这款带弧形把手的杯体设计，核心围绕手持握持的受力分布、盛装液体的容量边界、放置稳定性三个核心维度展开。首先从使用场景来看，这类杯体主要适配热饮盛装需求，不管是冲泡咖啡、茶水还是日常温水，都需要兼顾隔热性与握持舒适度，因此在把手的弧度设计上，没有采用生硬的直角弯折结构，而是根据成年人手指自然弯曲的曲率做了连续过渡，把手与杯身的两个连接点分别布置在杯体上部三分之一和下部三分之一位置，上部连接点靠近杯口位置，能够在端起满杯液体时抵消杯体前倾的力矩，下部连接点靠近杯底位置，能够分担杯体盛装液体后的整体重量，避免单连接点结构长期使用后出现连接处开裂的问题。

　　杯身主体采用直筒带微锥的结构，从杯口到杯底设置了极小的拔模斜度，一方面是方便注塑或者陶瓷成型过程中的脱模工序，另一方面叠放收纳时不会出现卡滞，杯口位置做了卷边处理，边缘厚度比杯身壁厚增加1.2毫米，既能够提升饮用时的唇部接触触感，也能强化杯口的抗冲击性能，避免日常磕碰导致杯口崩缺。杯底位置设计了内凹的环形支撑脚，支撑脚的宽度设置为3毫米，环形支撑面的平面度控制在0.1毫米以内，保证放置在光滑桌面时不会出现晃动，同时内凹结构能够在杯底残留水渍时，避免水渍直接与桌面接触留下环形水印。从尺寸边界来看，杯身的整体高度控制在100毫米左右，杯口外径设置为80毫米，杯底外径比杯口小4毫米，这个尺寸比例下盛装液体的容量刚好在350毫升左右，

　　符合单次饮用热饮的常规容量需求，不会因为容量过大导致液体长时间放置降温，也不会因为容量过小需要频繁接水。把手的内圈净空尺寸设置为35毫米×50毫米，能够轻松容纳成年人四根手指穿过，同时把手与杯身外壁的间隙控制在12毫米，既不会因为间隙过小导致手指贴在杯壁被热饮烫伤，也不会因为间隙过大导致握持时需要过度张开手指产生疲劳感。壁厚设计上，杯身主体壁厚均匀控制在3毫米，不管是采用陶瓷烧结、食品级塑料注塑还是不锈钢冲压工艺，均匀的壁厚都能避免成型过程中出现缩痕、应力集中的问题，把手位置的壁厚比杯身略薄0.5毫米，在保证结构强度的前提下减少材料用量，同时把手外表面做了微弧过渡，没有尖锐棱角，握持时的受力面能够均匀贴合手指指腹，减少长时间持握的压痕。在结构细节处理上，杯身内壁与杯底的连接位置采用了R5的圆角过渡，没有直角死角，日常清洗时能够轻松擦拭到所有位置，不会残留咖啡渍、茶垢，杯口的卷边结构同时做了外翻处理，倾倒液体时水流能够沿着卷边边缘顺畅流出，不会出现沿杯壁下流的问题。从结构强度验证的角度，这款杯体的设计能够承受满杯状态下从0.8米高度自由跌落至木质桌面的冲击，把手与杯身的连接位置做了局部加厚的过渡筋，在单侧提拉10千克载荷的情况下不会出现连接处断裂的问题，完全满足日常使用的强度需求。另外，直筒微锥的外形设计也适配常规的杯架、车载杯托的安装尺寸，杯身最大外径80毫米的尺寸能够兼容绝大多数车载杯托、办公桌杯架的内径边界，

　　放置时不会出现过松晃动或者过紧无法放入的问题。在设计过程中，还特意规避了很多常规杯体的设计缺陷，比如很多杯体把手位置的上下连接点处于同一垂直线上，端起时杯体容易出现偏转，这款设计特意将上部连接点向杯口前方偏移2毫米，端起时杯口能够自然向饮用者方向倾斜，不需要刻意转动手腕就能完成饮用动作，长期使用的人机体验更好。杯底的环形支撑脚位置还做了微小的倒角处理，避免支撑脚边缘过于锋利刮花桌面漆面，同时支撑脚的环形结构能够在杯体放置到不太平整的桌面时，通过微小的弹性形变保证接触的稳定性，不会出现放置不稳洒出液体的问题。内壁的圆角过渡同时也能在搅拌饮品时，让搅拌勺能够顺畅沿着内壁滑动，不会在直角位置卡住，不管是搅拌咖啡、奶粉还是其他冲剂，都能保证搅拌过程无死角，减少结块残留。
